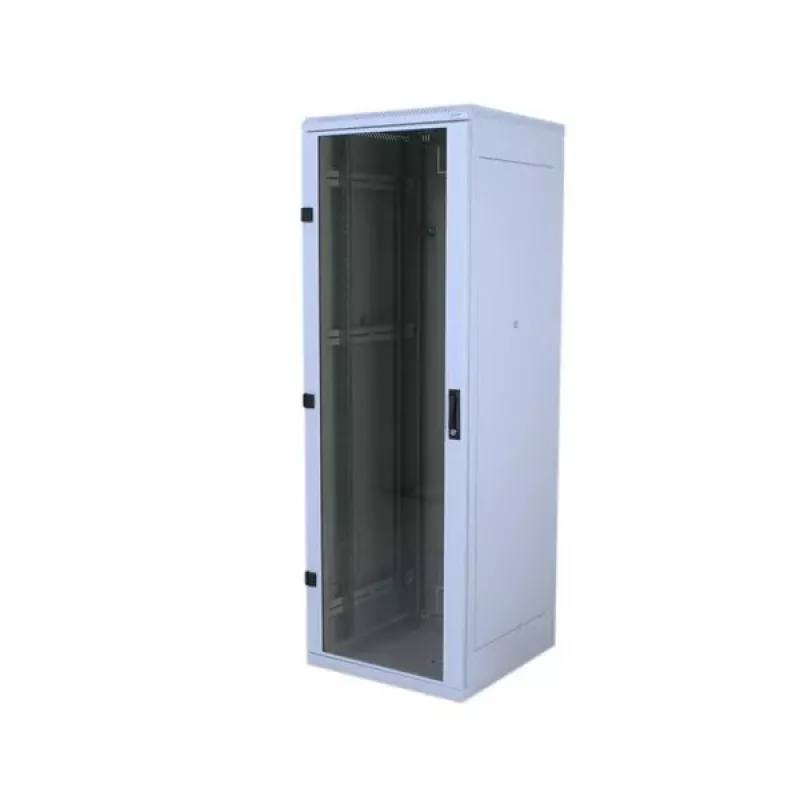

Wolnostojący rack Triton RMA-42-A66-CAX-A1

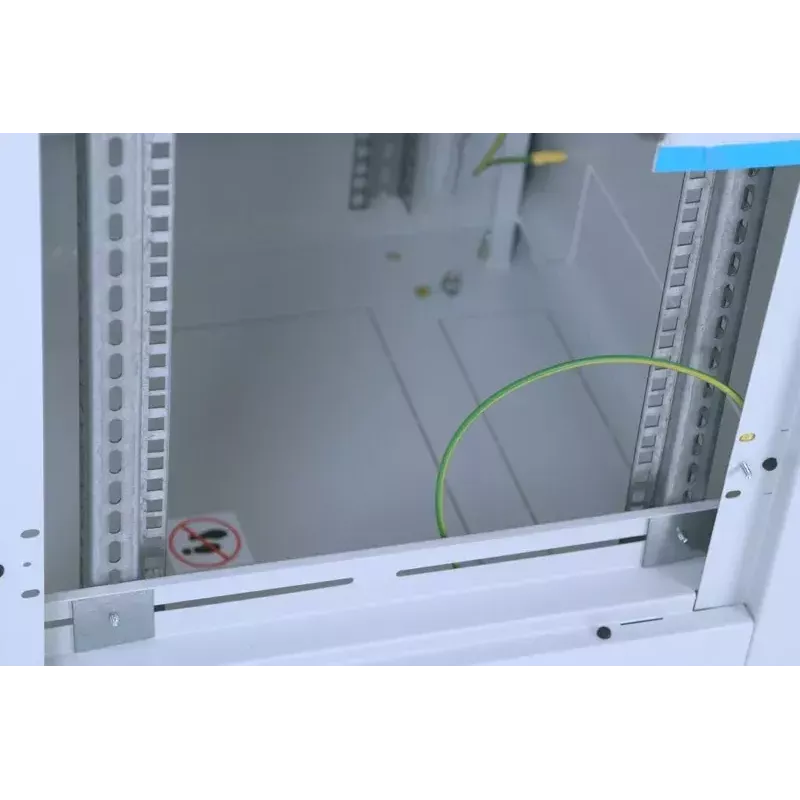

Spawana, wolnostojąca szafa dystrybucyjna z demontowalnymi panelami bocznymi i tylnymi, IP20, udźwig 800 kg Nowa generacja serii wolnostojących szaf dystrybucyjnych N1 RMA wykorzystuje innowacyjne elementy konstrukcji ramy, które umożliwiają wyższy udźwig 800 kg dla wszystkich rozmiarów przy zachowaniu wytrzymałości konstrukcji. Wysoka stabilność konstrukcji RMA ma solidną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafy. Drzwi dwuskrzydłowe są wyposażone w zawiasy wtykowe. Elastyczne otwieranie drzwi System zawiasów umożliwia otwieranie drzwi pod kątem prawie 180°. Drzwi można łatwo zdjąć i zmienić kierunek ich otwierania. Dźwignie uchwytów Triton Produkujemy własne obrotowe dźwignie uchwytów do szaf wolnostojących. Poprzez wymianę modułu plastikowego (nie znajduje się w zestawie akcesoriów) można również zastosować półwalcowy wkładkę zamka (opcjonalne akcesorium). Patent: PUV 2013-27443 Regulowane pionowe szyny nośne Pionowe szyny nośne 19" są bezstopniowo regulowane w głębokości szafy. Ułatwia to instalację komponentów i zarządzanie okablowaniem. Demontowalne panele boczne i tylne RMA ma spawaną ramę i demontowalne panele boczne. Podobnie jak panel tylny, są one standardowo mocowane do ramy za pomocą jednakowo zamykanych zamków. Specjalne drzwi do jednostek wentylacyjnych Do tego typu szafy można zamówić specjalne drzwi z litej blachy do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Wentylacja aktywna. Zaślepki wyłamywalne Przepusty kablowe w tylnej części szafy są wyposażone w wyłamywalne zaślepki. Mogą być one uszczelnione przed kurzem za pomocą szczotki uszczelniającej. Plastikowa rama chroni kable przed uszkodzeniem (obydwa elementy znajdują się w zestawie akcesoriów). Otwór na jednostkę wentylacyjną Duży otwór z wyłamywalnym panelem umożliwia zamontowanie i wymontowanie panelu wentylacyjnego Triton od zewnątrz bez użycia śrub. Kółka, stopki poziomujące, cokół Szafę można instalować na stopkach poziomujących (część zestawu akcesoriów) z wykorzystaniem opcjonalnego wyposażenia do cokołów, kółek lub kółek o dużej nośności z ramą nośną w razie potrzeby. Panel tylny Demontowalne panele boczne i tylne mają standardowo te same jednakowo zamykane zamki, co drzwi przednie. Otwory wentylacyjne w ramie Szafy RMA posiadają otwory wentylacyjne w ramie do dostarczania powietrza chłodzącego do zainstalowanych komponentów. Chłodzenie może być wspomagane przez instalację jednostki wentylacyjnej. Uziemienie Wszystkie demontowalne części są wzajemnie połączone i uziemione zgodnie z odpowiednimi wymogami norm. Elastyczna rama (dotyczy szaf o szerokości 800 mm) System umożliwia instalację regulowanych pionowych szyn nośnych w odstępach 19", 21" i 23", w zależności od stosowanej technologii. Środkowa para pionowych szyn nośnych W szafach dystrybucyjnych o głębokości powyżej 800 mm dostarczamy standardowo trzecią parę pionowych szyn nośnych, które dzięki otwartemu profilowi nie kolidują z instalacją głębszych komponentów. Krótsze komponenty można mocować do środkowych szyn pionowych za pomocą różnego rodzaju wsporników (opcjonalne akcesoria). Obrotowa rama Szafy RMA i RZA o szerokości 800 mm mogą być wyposażone w obrotową ramp o udźwigu 150 kg. Maksymalna głębokość instalacji dla akcesoriów 19" wynosi 330 mm. 19-calowa szafa dystrybucyjna wolnostojąca o stopniu ochrony IP20 Szafa zawiera 4 (6 dla szaf o głębokości powyżej 800 mm) regulowane pionowe szyny nośne do montażu komponentów. Konstrukcja szafy: spawana konstrukcja stalowa z demontowalnymi ścianami, drzwi jednoskrzydłowe lub dwuskrzydłowe z litej blachy, perforowane (80% i 86% przepływu powietrza) lub z przeszklonymi drzwiami z hartowanego szkła o grubości 4 mm. Mogą być montowane z przodu lub z tyłu szafy. Maksymalne dopuszczalne obciążenie pojedynczych drzwi wynosi 20 kg. Minimalna grubość powłoki to 65 µm. Szafy te są przeznaczone do instalacji systemów transmisji danych i telekomunikacji oraz ich systemów dystrybucji. Rama dystrybucyjna i wszystkie demontowalne części (panele boczne i tylne, drzwi itp.) są połączone kablami uziemiającymi, które muszą być poprawnie zamocowane i podłączone przez cały okres użytkowania obudowy. W podstawie szafy dystrybucyjnej znajduje się śruba M8 pełniąca funkcję głównego punktu uziemiającego. Przepusty kablowe z wyłamywalnymi zaślepkami znajdują się na górze i na dole. Zalecany maksymalny statyczny udźwig szafy wynosi 800 kg przy użyciu stopek poziomujących lub cokołu. Materiał: 4 mm hartowane szkło bezpieczne, blacha stalowa głęboko tłoczona, elementy plastikowe, materiały montażowe.

• Wysokość drzwi: 1884 mm
• Głębokość: 600 mm
• Zalecane maksymalne obciążenie: 800 kg
• Numer taryfy celnej: 8538100090
• Demontowalne panele boczne: Tak
• Demontowalny panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontowalny: Nie
• Wysokość (zewnętrzna): 1970 mm
• Wysokość opakowania: 1,970 m
• Drzwi przednie: Drzwi szklane, zawiasy po lewej stronie
• Zamknięcie drzwi przednich: Zamykanie jednopunktowe, zamek bezpieczeństwa
• Panel boczny prawy: Litej blachy, z dwoma zamkami bezpieczeństwa
• Panel boczny lewy: Litej blachy, z dwoma zamkami bezpieczeństwa
• Panel/drzwi tylne: Panel tylny z litej blachy, z dwoma zamkami bezpieczeństwa
• Zamknięcie drzwi tylnych: Zamek bezpieczeństwa dla panelu tylnego
• Szerokość drzwi: 497 mm
• Nr katalogowy producenta: RMA-42-A66-CAX-N1
• Kod EAN: 8595105187999
• Długość opakowania: 0,600 m
• Objętość opakowania: 0,7090 m³
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Uwaga do produktu: Wysokość szafy podana jest bez stopek poziomujących dostarczanych w zestawie akcesoriów. Po zamontowaniu tych stopek wymiar montażowy szafy zwiększa się o 24 do 35 mm.
• Maksymalny rozstaw szyn pionowych: 517 mm
• Kraj pochodzenia: Republika Czeska
• W ofercie: Nie
• Znacznie obniżona cena: Nie
• Waga: 82,780 kg
• Szerokość opakowania: 0,600 m
• Marka: Tritón
• Szerokość: 600 mm
• Klasa ochrony: IP20
• Wysokość w jednostkach: 42U

Sposób użycia

Umieścić wolnostojący rack na równej powierzchni i zabezpieczyć go, jeżeli wymagają tego lokalne przepisy instalacyjne. Montować sprzęt na szynach przesuwnych za pomocą odpowiednich wkrętów rack (Tap-tite lub podobnych), wyrównanych z otworami montażowymi 19". W przypadku użycia szafy o szerokości 800 mm przygotowanej do alternatywnych położeń montażowych, wybrać żądany układ środkowy lub przesunięty i odpowiednio przymocować szyny przesuwne. Równomiernie rozłożyć obciążenie sprzętu i postępować zgodnie z instrukcjami producentów poszczególnych urządzeń.

Zalecenia

Zapewnić odpowiednią wentylację i zarządzanie okablowaniem podczas zapełniania szafy. W przypadku ciężkiego sprzętu instalować cięższe jednostki na niższych pozycjach U, aby zachować stabilność i zmniejszyć tendencję do przewracania się.
