Wyłącznik nadprądowy HiSmart NV821525 3-biegunowy 16A charakterystyka C

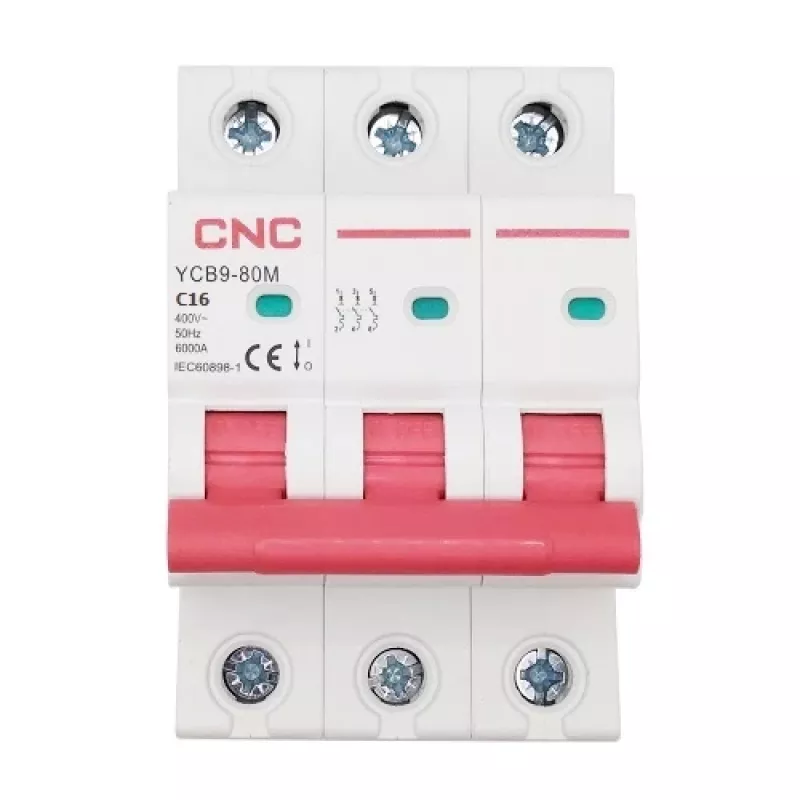

HiSmart NV821525 to 3-biegunowy wyłącznik nadprądowy o prądzie znamionowym 16 A z charakterystyką C, przeznaczony do ochrony obwodów trójfazowych przed przeciążeniami i zwarciami. Jest przystosowany do montażu na szynie DIN 35 mm i zapewnia kompaktowe, niezawodne rozwiązanie do rozdzielnic mieszkaniowych i lekkich komercyjnych. Urządzenie posiada czytelny wskaźnik położenia styków oraz umożliwia podłączenie przewodów i szyn grzebieniowych zarówno od góry, jak i od dołu.

Zalety

Wyłącznik zapewnia ochronę przeciążeniową i zwarciową o znamionowej zwarciowej zdolności łączeniowej 6 kA i jest zgodny z normami IEC/EN 60898-1. Posiada obudowę samogasnącą, odporną na wysoką temperaturę i uderzenia, listwę zaciskową z zabezpieczeniem przed błędnym podłączeniem oraz wizualny wskaźnik położenia styków (czerwony = zamknięty, zielony = otwarty). Żywotność mechaniczna wynosi 20 000 cykli, a elektryczna 8 000 cykli.

Zastosowanie

• Ochrona obwodów trójfazowych w rozdzielnicach mieszkaniowych
• Lekkie komercyjne instalacje elektryczne
• Rozdzielnice montowane na szynie DIN wymagające kompaktowego 3-biegunowego wyłącznika

Kluczowe specyfikacje

• Liczba biegunów: 3
• Prąd znamionowy (In): 16 A
• Charakterystyka wyzwalania: klasa C (krzywa C)
• Znamionowe napięcie robocze (Ue): AC 400 V
• Znamionowe napięcie izolacji (Ui): 500 V
• Częstotliwość znamionowa: 50/60 Hz
• Znamionowa zwarciowa zdolność łączeniowa (Icu): 6000 A
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6000 V
• Żywotność mechaniczna: 20 000 cykli
• Żywotność elektryczna: 8 000 cykli
• Klasa ochrony: IP20
• Podłączenie zacisków: przewód / szyna grzebieniowa, podłączenie od góry i dołu
• Przekrój przewodu / szyny: do 25 mm² / 18-3 AWG
• Montaż: szyna DIN EN 60715 (35 mm) z szybkim zaczepem
• Temperatura pracy: -5 °C do +40 °C (średnia dobowa <35 °C)
• Temperatura przechowywania: -25 °C do +70 °C
• Wymiary: 85,5 x 78,8 x 54 mm
• Normy: IEC 60898-1 / EN 60898-1
• Producent: HiSmart, MPN: NV821525, EAN: 6942034315764
• Gwarancja: 24 miesięcy

Sposób użycia

Zamontuj wyłącznik HiSmart NV821525 na szynie DIN 35 mm zgodnie z EN 60715 za pomocą szybkiego zaczepu. Wykonaj połączenia elektryczne od góry i dołu dla przewodów lub szyn grzebieniowych, przestrzegając podanych przekrojów przewodów i szyn. Sprawdź poprawność okablowania, a następnie ustaw wyłącznik w pozycji zamkniętej; wskaźnik czerwony oznacza zamknięty, zielony – otwarty. Przed montażem upewnij się, że zasilanie jest odłączone, i postępuj zgodnie z lokalnymi przepisami i zasadami bezpieczeństwa.

Zalecenia

Używaj tego 3-biegunowego wyłącznika 16 A z charakterystyką C do ochrony obwodów trójfazowych, w których spodziewane są prądy rozruchowe (silniki, małe sprężarki) – tam, gdzie charakterystyka C jest odpowiednia; unikaj środowisk przekraczających podany zakres temperatur i zapewnij okresowe przeglądy zgodnie z lokalnymi normami elektrycznymi.
