Wzmacniacz operacyjny IC Texas Instruments LT1014CN — Poczwórny precyzyjny wzmacniacz operacyjny w obudowie PDIP-14

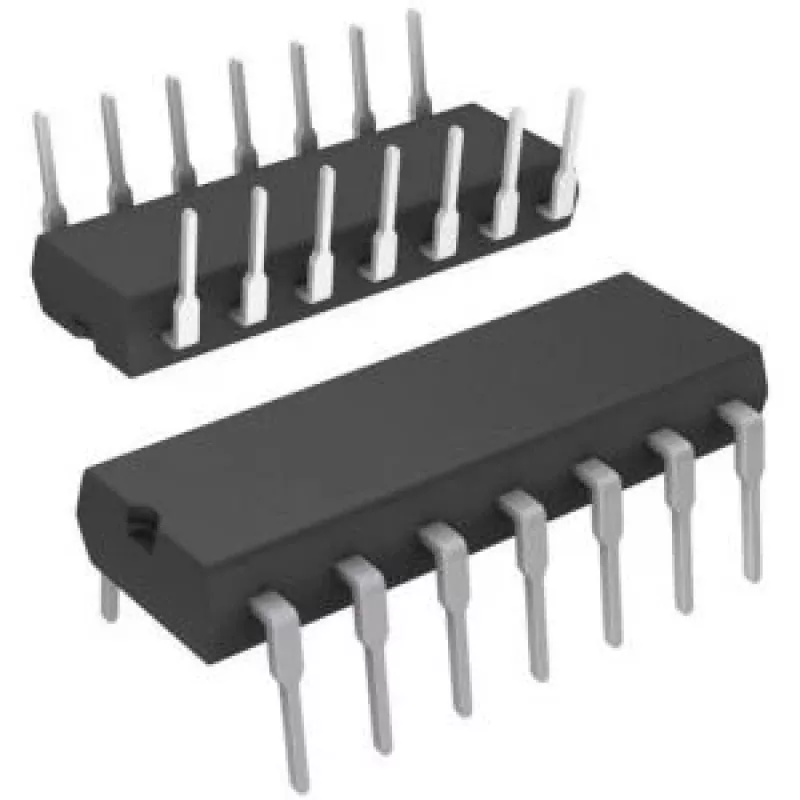

Texas Instruments LT1014CN to poczwórny precyzyjny wzmacniacz operacyjny w obudowie PDIP-14. Zawiera cztery dopasowane wzmacniacze operacyjne zoptymalizowane do ogólnych precyzyjnych zadań analogowych, takich jak kondycjonowanie sygnałów, filtracja aktywna, sieci sumujące i układy wejściowe instrumentacji. Urządzenie jest dostarczane w przewlekanej obudowie PDIP-14 odpowiedniej do prototypowania i montażu na płytce, gdzie wiele kanałów precyzyjnych jest wymaganych w jednym układzie.

Zalety

LT1014CN oferuje dopasowane kanały wzmacniacza dla spójnego wzmocnienia i zachowania offsetu w czterech sekcjach, redukując potrzebę zewnętrznego trymowania. Jego precyzyjne właściwości zapewniają niski offset wejściowy i stabilną pracę w aplikacjach DC i niskoczęstotliwościowych. Obudowa PDIP-14 upraszcza obsługę i lutowanie podczas prototypowania lub naprawy, a integracja czterech wzmacniaczy w jednym układzie oszczędza miejsce na płytce w porównaniu z dyskretnymi pojedynczymi wzmacniaczami operacyjnymi.

Odpowiednie do

• Kondycjonowanie i wzmacnianie sygnałów z czujników
• Aktywne filtry analogowe i układy całkujące
• Wzmacniacze sumujące i sumatory analogowe
• Stopnie przedwzmacniaczy audio wymagające dopasowanych kanałów
• Układy wejściowe instrumentacji i pomiarowe

Kluczowe specyfikacje

• Konfiguracja poczwórnego wzmacniacza operacyjnego (cztery wzmacniacze w jednej obudowie)
• Przewlekana obudowa PDIP-14 odpowiednia do prototypowania i montażu na płytce
• Precyzyjny wzmacniacz o niskim offsecie i stabilnej pracy DC
• Dopasowane kanały dla spójnego wzmocnienia i offsetu między wzmacniaczami
• Ogólne możliwości kondycjonowania i filtracji sygnałów analogowych

Jak używać

Zainstaluj LT1014CN w kompatybilnym gnieździe PDIP-14 lub przylutuj bezpośrednio do PCB, przestrzegając standardowych praktyk montażu przewlekanego. Zapewnij odpowiednie napięcia zasilania w granicach określonych dla urządzenia i odsprzęgnij piny zasilania kondensatorami blokującymi, aby zminimalizować szumy. Skonfiguruj każdą sekcję wzmacniacza zgodnie z pożądaną topologią (odwracającą, nieodwracającą, sumującą, całkującą lub filtrującą) i dobierz elementy sprzężenia zwrotnego oraz wejściowe, aby ustawić wzmocnienie, pasmo i stabilność. Podczas korzystania z wielu kanałów prowadź wejścia i wyjścia tak, aby zminimalizować przesłuchy, i stosuj dobre praktyki uziemienia dla dokładności pomiarów.

Zalecenia

Aby uzyskać najlepsze wyniki w aplikacjach precyzyjnych i niskoszumowych, umieść odsprzęganie zasilania blisko układu, zachowaj krótkie ścieżki sygnałowe dla wrażliwych węzłów i dopasuj sieci rezystorów tam, gdzie ważna jest dokładność między kanałami. Używaj montażu w gnieździe podczas prototypowania, aby ułatwić wymianę i testowanie zespołu poczwórnego wzmacniacza.
