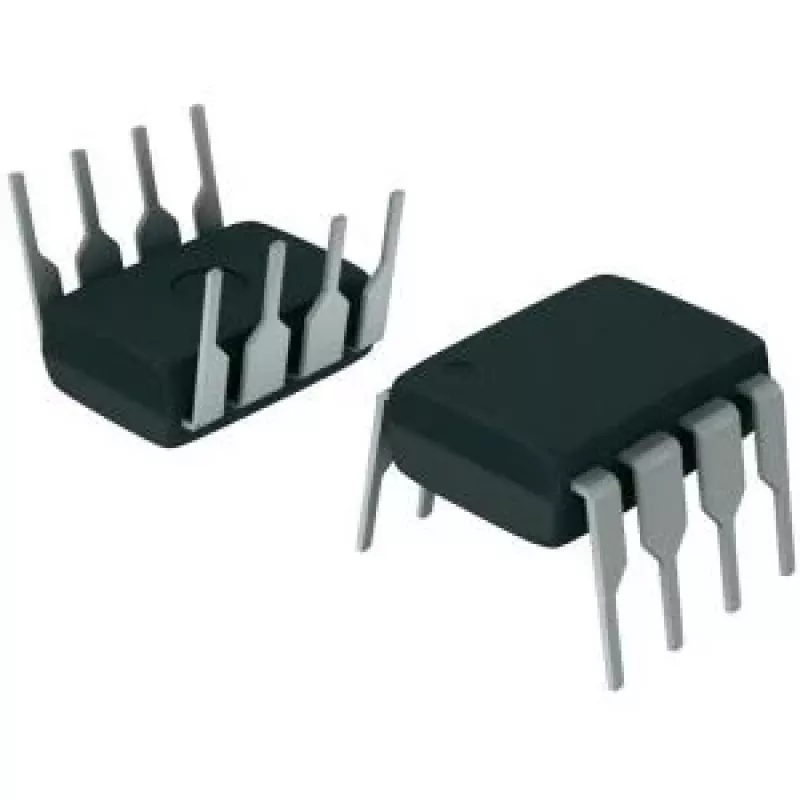

Wzmacniacz operacyjny Texas Instruments OPA177GP — jednokanałowy, obudowa DIP, 10,2×6,6×4,57 mm

Texas Instruments OPA177GP to jednokanałowy wzmacniacz operacyjny w obudowie przewlekanej DIP o wymiarach fizycznych około 10,2 × 6,6 × 4,57 mm. Układ jest przeznaczony do precyzyjnego kondycjonowania sygnałów analogowych i ogólnego wzmacniania w obwodach elektronicznych. Dostarczany jest w opakowaniach wielosztukowych i powszechnie stosowany w zastosowaniach klasy instrumentalnej, które wymagają niskiego napięcia niezrównoważenia i stabilnej pracy pod wpływem temperatury.

Zalety

OPA177GP charakteryzuje się bardzo niskim wejściowym napięciem niezrównoważenia i niskim dryftem, osiągniętymi dzięki wewnętrznej regulacji laserowej, która zmniejsza potrzebę zewnętrznej kalibracji. Niski prąd spoczynkowy redukuje dryft cieplny po włączeniu i minimalizuje błędy pochodzące od efektów termoelektrycznych w połączeniach wejściowych. Niski poziom szumów i stabilne zachowanie wzmacniacza sprawiają, że nadaje się on do precyzyjnych pomiarów i kondycjonowania sygnałów, gdzie dokładność i długoterminowa stabilność są istotne.

Zastosowanie

• Front-endy precyzyjnej aparatury pomiarowej i systemów akwizycji danych
• Niskoszumne kondycjonowanie i filtracja sygnałów
• Ogólne wzmacnianie liniowe w obwodach analogowych
• Zastosowania wymagające niskiego napięcia niezrównoważenia i niskiego dryftu temperaturowego

Kluczowe specyfikacje

• Kanały: jednokanałowy wzmacniacz operacyjny
• Typ obudowy: przewlekana obudowa DIP (8-pinowa)
• Typowy prąd spoczynkowy: niski prąd jałowy minimalizujący dryft cieplny
• Niskie wejściowe napięcie niezrównoważenia i niski dryft odpowiednie do zastosowań precyzyjnych
• Niskoszumne działanie zapewniające dokładne przetwarzanie sygnałów analogowych
• Typowe wymiary fizyczne: 10,2 mm × 6,6 mm × 4,57 mm

Sposób użycia

Zintegruj OPA177GP z projektem PCB, korzystając ze standardowego footprintu 8-pinowej obudowy DIP i stosując zalecane praktyki projektowania analogowego: zapewnij czyste odsprzęganie zasilania blisko układu, prowadź krótkie ścieżki sygnałowe w celu redukcji zakłóceń i unikaj gradientów termicznych wokół obudowy wzmacniacza. Skonfiguruj wzmacniacz w pożądanej topologii (odwracającej, nieodwracającej, filtrze, integratorze itp.) zgodnie z wymaganiami obwodu i standardowymi równaniami projektowymi dla wzmocnienia i pasma przenoszenia.

Zalecenia

Aby uzyskać najlepsze rezultaty, używaj rezystorów niskoszumnych i odpowiednich kondensatorów odsprzęgających na pinach zasilania. Pozostaw układ na stabilizację po włączeniu zasilania, aby zminimalizować dryft cieplny. Przy zastępowaniu starszych precyzyjnych wzmacniaczy operacyjnych w istniejących projektach zweryfikuj stabilność z wybraną siecią sprzężenia zwrotnego i warunkami obciążenia.
