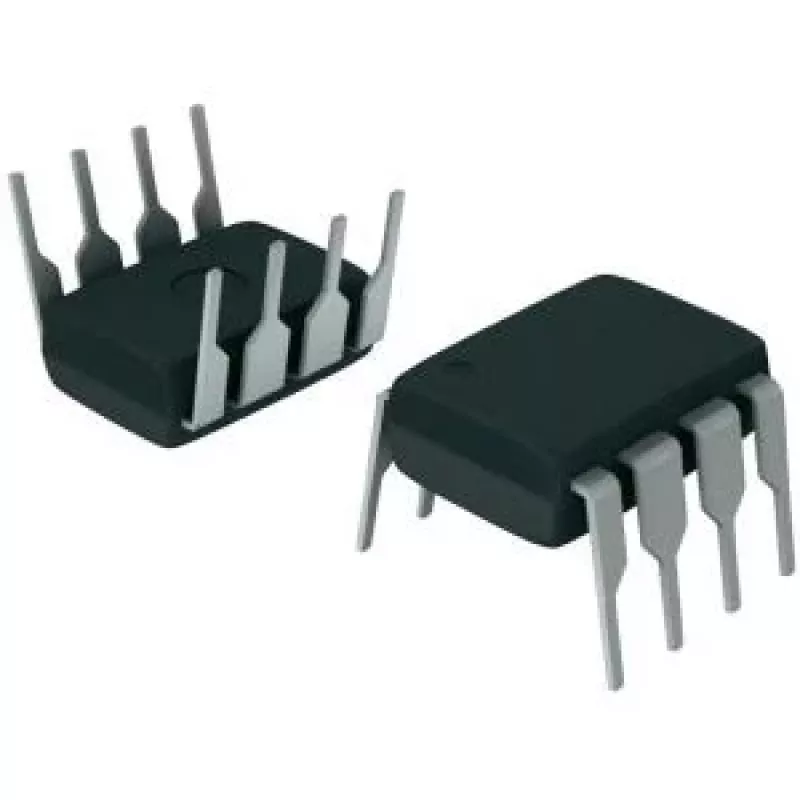

Wzmacniacz operacyjny Texas Instruments OPA2132PA Dual Precision, obudowa PDIP-8

OPA2132PA to podwójny precyzyjny wzmacniacz operacyjny w obudowie PDIP-8 zaprojektowany do niskoszumowego, niskodystorsyjnego wzmacniania sygnałów. Ten wzmacniacz operacyjny z wejściami JFET zapewnia wysoką impedancję wejściową, niskie napięcie niezrównoważenia i szeroki zakres dynamiczny, dzięki czemu nadaje się do wysokiej wierności torów audio i precyzyjnego kondycjonowania sygnałów w stereofonicznych przedwzmacniaczach, aktywnych filtrach, buforach przetworników cyfrowo-analogowych i stopniach wejściowych systemów pomiarowych.

Zalety

Układ oferuje niski poziom szumów wejściowych i niskie całkowite zniekształcenia harmoniczne, co umożliwia dokładne odtwarzanie sygnałów audio. Jego wejścia JFET zapewniają wysoką impedancję wejściową i niskie prądy polaryzacji, a wewnętrzne dopasowanie między kanałami gwarantuje spójną pracę stereofoniczną. Obudowa PDIP-8 ułatwia prototypowanie i montaż przewlekany na standardowych płytkach PCB.

Zastosowania

• Stereofoniczne przedwzmacniacze i układy regulacji barwy dźwięku
• Aktywne filtry analogowe i korektory
• Bufory wyjściowe przetwornikówDAC i wzmacniacze słuchawkowe
• Stopnie wejściowe systemów pomiarowych i precyzyjne stopnie wzmacniające

Kluczowe specyfikacje

• Podwójny wzmacniacz operacyjny w jednej obudowie
• Architektura z wejściami JFET zapewniająca wysoką impedancję wejściową
• Niski poziom szumów wejściowych i niskie zniekształcenia odpowiednie do zastosowań audio
• Niskie napięcie niezrównoważenia wejściowego i dobre parametry prądu stałego
• Szeroki zakres napięcia zasilania kompatybilny z popularnymi systemami analogowymi
• Przewlekana obudowa PDIP-8 ułatwiająca prototypowanie i lutowanie

Sposób użycia

Zainstaluj układ PDIP-8 w kompatybilnym gnieździe lub przylutuj do płytki drukowanej, przestrzegając właściwej orientacji wyprowadzeń. Zastosuj odpowiednie kondensatory odsprzęgające blisko wyprowadzeń zasilania, aby utrzymać stabilność i zminimalizować szumy zasilania. Skonfiguruj wzmacniacz w żądanej topologii (odwracającej, nieodwracającej lub różnicowej) i ustaw wzmocnienie oraz charakterystykę częstotliwościową za pomocą zewnętrznych rezystorów i kondensatorów zgodnie z wymaganiami układu. Przestrzegaj zalecanych limitów napięcia zasilania i warunków termicznych, aby zapewnić niezawodną pracę.

Zalecenia

Aby uzyskać najlepszą jakość dźwięku, stosuj rezystory o niskim poziomie szumów i właściwe techniki rozmieszczania: ścieżki wejściowe powinny być krótkie, tam gdzie to możliwe należy oddzielić masę analogową od cyfrowej, a kondensatory odsprzęgające umieszczać blisko pinów zasilania. Przy pomiarach precyzyjnych w razie potrzeby należy uwzględnić możliwość trymowania napięcia niezrównoważenia wejściowego i zapewnić stabilną temperaturę otoczenia, aby utrzymać niski dryft.
