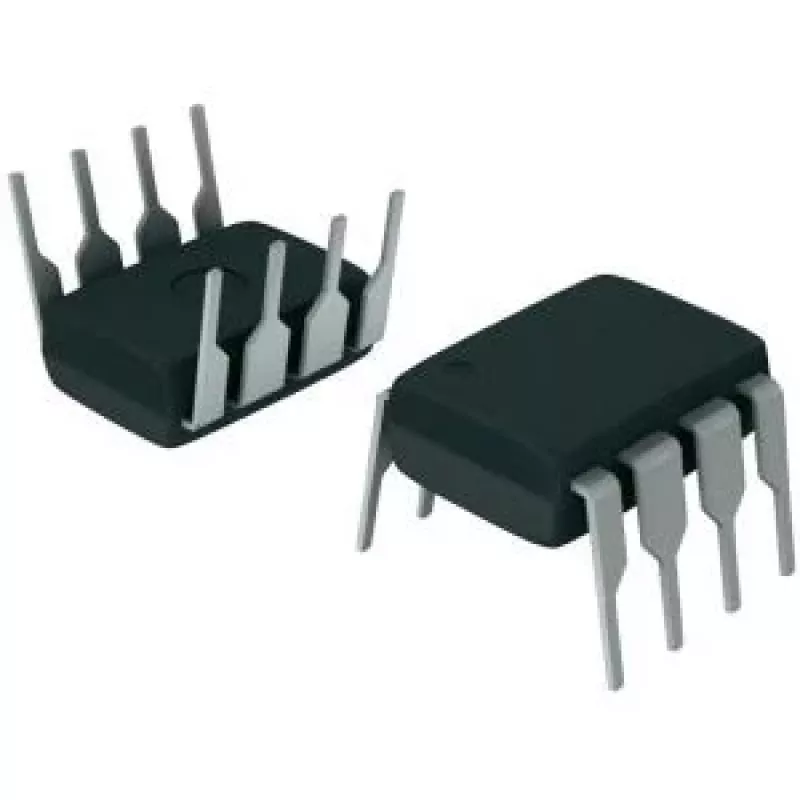

Wzmacniacz operacyjny Texas Instruments OPA2277PA, podwójny precyzyjny wzmacniacz operacyjny, PDIP-8

Wzmacniacz operacyjny Texas Instruments OPA2277PA to podwójny precyzyjny wzmacniacz operacyjny w obudowie PDIP-8, zaprojektowany do zastosowań wymagających wysokiej dokładności DC i niskiego poziomu szumów. Ten podwójny wzmacniacz operacyjny oferuje niskie napięcie niezrównoważenia, niski dryft i stabilny stopień wejściowy odpowiedni do precyzyjnego kondycjonowania sygnałów, filtrowania i układów pomiarowych. Urządzenie jest przeznaczone do stosowania w analogowych torach wejściowych i interfejsach czujników, gdzie ważna jest integralność sygnału i minimalny błąd w funkcji czasu i temperatury.

Zalety

OPA277PA oferuje niskie napięcie niezrównoważenia wejściowego i niski dryft offsetu, co przyczynia się do dokładnej pracy przy niskich częstotliwościach i długoterminowej stabilności. Niski poziom szumów i dobrze dopasowana konfiguracja podwójnego kanału sprawiają, że nadaje się do różnicowych i niesymetrycznych ścieżek sygnałowych. Obudowa PDIP-8 ułatwia prototypowanie i naprawy z użyciem montażu przewlekanego, a precyzyjna konstrukcja wewnętrzna zmniejsza potrzebę zewnętrznej kalibracji w wielu aplikacjach pomiarowych i filtrujących.

Zastosowania

• Precyzyjne kondycjonowanie sygnałów i wzmacnianie niskich częstotliwości
• Interfejsy czujników i przetwarzanie sygnałów z przetworników
• Układy wejściowe systemów pomiarowych i akwizycji danych
• Filtry aktywne i niskoszumowe przedwzmacniacze

Kluczowe specyfikacje

• Podwójny wzmacniacz operacyjny w obudowie PDIP-8
• Precyzyjne niskie napięcie niezrównoważenia wejściowego i niski dryft offsetu
• Niski poziom szumów odpowiedni do ścieżek sygnałowych niskich częstotliwości
• Wyjście rail-to-rail nieokreślone (stosować w zalecanym zakresie napięcia zasilania)
• Zaprojektowany do pracy z pojedynczym lub symetrycznym zasilaniem w zakresie napięć określonym przez producenta

Sposób użycia

Zainstaluj OPA277PA w kompatybilnym gnieździe PDIP-8 lub przylutuj do płytki drukowanej z otworami przelotowymi, zachowując prawidłową orientację wyprowadzeń. Zapewnij zalecane napięcia zasilania i odsprzęgnij linie zasilające kondensatorami blokującymi umieszczonymi blisko obudowy, aby zachować stabilność i zminimalizować szumy. Skonfiguruj wzmacniacz w żądanej topologii (odwracającej, nieodwracającej, różnicowej lub aktywnego filtra) zgodnie ze standardowymi praktykami projektowania wzmacniaczy operacyjnych; skonsultuj się z arkuszem danych urządzenia w celu uzyskania zalecanych wartości elementów zewnętrznych i metod kompensacji dla określonych wymagań dotyczących pasma i stabilności.

Zalecenia

Aby uzyskać najlepszą precyzję działania, stosuj odpowiednie techniki projektowania PCB: krótkie ścieżki wejściowe, ciągłą płaszczyznę masy i lokalne odsprzęganie. Tam, gdzie to możliwe, utrzymuj zrównoważone impedancje źródła sygnału wejściowego i unikaj dużych offsetów DC na wejściach. Sprawdź warunki termiczne i przestrzegaj zalecanego zakresu napięcia zasilania, aby zachować niski dryft i charakterystykę szumową.
