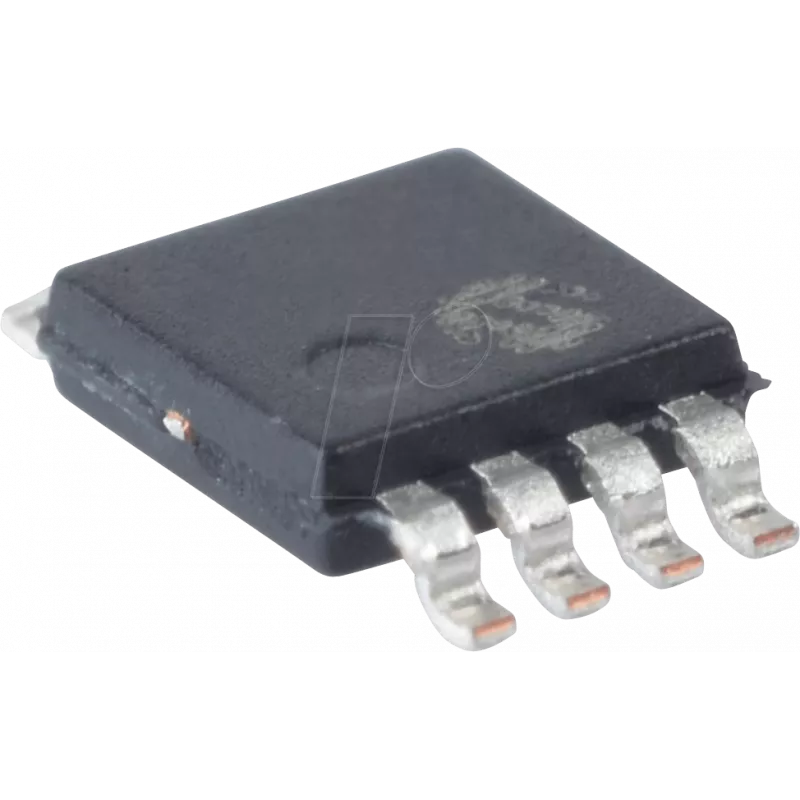

Wzmacniacz pomiarowy Texas Instruments INA105 KU, jednokanałowy, obudowa SO-8

Texas Instruments INA105 KU to jednokanałowy wzmacniacz pomiarowy w obudowie SO-8 do montażu powierzchniowego, przeznaczony do precyzyjnego wzmacniania sygnałów różnicowych. Łączy podstawowe funkcje wzmacniacza pomiarowego w kompaktowej obudowie odpowiedniej do interfejsów czujników montowanych na płytce PCB i front-endów akwizycji danych. Urządzenie jest przeznaczone do zastosowań wymagających niskoszumowego wzmacniania i dokładnej kontroli wzmocnienia małych napięć różnicowych.

Zalety

INA105 KU oferuje precyzyjne wzmacnianie różnicowe przy zminimalizowanym napięciu niezrównoważenia i niskim poziomie szumów, odpowiednie do czułych układów pomiarowych. Jednokanałowa konfiguracja i obudowa SO-8 umożliwiają prostą integrację w układach PCB o ograniczonej przestrzeni. Wewnętrzna architektura zapewnia stabilne wzmocnienie i tłumienie sygnału wspólnego, redukując potrzebę stosowania rozbudowanych komponentów zewnętrznych przy jednoczesnym zachowaniu dokładności pomiaru.

Zastosowania

• Kondycjonowanie sygnałów czujników tensometrycznych, termopar i czujników mostkowych
• Front-endy akwizycji danych i systemy pomiarowe
• Niskoszumowe układy pomiarowe laboratoryjne i przemysłowe

Kluczowe specyfikacje

• Topologia: jednokanałowy wzmacniacz pomiarowy
• Typ obudowy: SO-8 do montażu powierzchniowego
• Funkcja: wzmacnianie sygnałów różnicowych z regulowanym wzmocnieniem
• Niskoszumowa praca odpowiednia do precyzyjnych pomiarów
• Wysokie tłumienie sygnału wspólnego dla niezawodnego pomiaru różnicowego

Sposób użycia

Umieść INA105 KU na płytce PCB zgodnie z zalecanym footprintem i uwzględnij kwestie termiczne dla obudów SO-8. Podłącz różnicowe sygnały wejściowe do pinów wejściowych wzmacniacza i zapewnij odpowiednie napięcia zasilające zgodnie z architekturą wzmacniacza. Ustaw wzmocnienie wzmacniacza w zależności od aplikacji, używając zewnętrznego rezystora wzmocnienia lub skonfigurowanej sieci zgodnie ze specyfikacją zawartą w karcie katalogowej urządzenia. Zapewnij odpowiednie odsprzężenie napięć zasilających i prowadzenie ścieżek wejściowych, aby zminimalizować szumy i zachować tłumienie sygnału wspólnego.

Zalecenia

Aby uzyskać najlepsze rezultaty, postępuj zgodnie z wytycznymi producenta zawartymi w karcie katalogowej dotyczącymi doboru rezystora wzmocnienia, filtracji wejściowej i wyjściowej oraz odsprzężenia. Prowadź wejścia różnicowe jako pary o dopasowanej impedancji, oddzielaj masy analogowe od cyfrowych tam, gdzie to możliwe, i używaj krótkich ścieżek, aby zredukować zakłócenia. Zweryfikuj działanie w docelowym środowisku pracy, szczególnie przy pomiarze bardzo małych sygnałów różnicowych.
