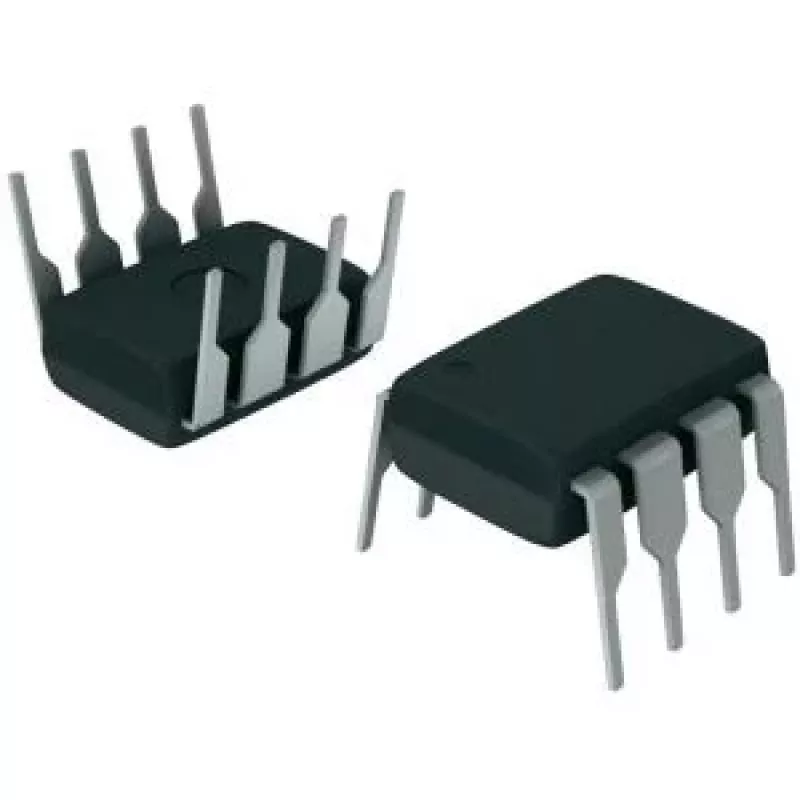

Wzmacniacz pomiarowy Texas Instruments INA114AP — Precyzyjny INA114AP PDIP‑8

Wzmacniacz pomiarowy Texas Instruments INA114AP w obudowie PDIP‑8 to trójoperacyjny wzmacniacz pomiarowy zaprojektowany do precyzyjnego wzmacniania sygnałów różnicowych. Układ zapewnia wysoką impedancję wejściową, niski offset i dryft, odpowiednie do kondycjonowania małych sygnałów czujników. Wzmocnienie można regulować za pomocą zewnętrznego rezystora, co umożliwia elastyczną konfigurację do pomiarów mostkowych, akwizycji danych niskiej częstotliwości i prototypowania laboratoryjnego na płytkach PCB z montażem przewlekanym.

Zalety

INA114AP oferuje kompaktową obudowę PDIP‑8 ułatwiającą prototypowanie na płytkach stykowych. Jego trójoperacyjna architektura zapewnia stabilne wzmacnianie różnicowe z wysokim tłumieniem sygnału wspólnego i niskimi prądami polaryzacji wejściowej. Regulowane wzmocnienie za pomocą pojedynczego zewnętrznego rezystora umożliwia dostosowanie wzmocnienia bez skomplikowanych układów. Precyzyjna wydajność wzmacniacza przy niskich częstotliwościach i prosta regulacja wzmocnienia za pomocą zewnętrznego rezystora czynią go praktycznym wyborem do kondycjonowania sygnałów czujników i układów pomiarowych.

Zastosowania

• Kondycjonowanie sygnałów czujników mostkowych (tensometry, ogniwa obciążnikowe)
• Akwizycja danych niskiej częstotliwości i pomiary laboratoryjne
• Prototypowanie i edukacyjne układy elektroniczne z wykorzystaniem komponentów przewlekanych
• Wzmacnianie sygnałów różnicowych w sprzęcie pomiarowym i testowym

Kluczowe specyfikacje

• Architektura: trójoperacyjny wzmacniacz pomiarowy
• Obudowa: przewlekana PDIP‑8
• Regulowane wzmocnienie za pomocą pojedynczego zewnętrznego rezystora
• Wysoka impedancja wejściowa odpowiednia do interfejsów czujników
• Niskie napięcie offsetu i niski dryft do precyzyjnych pomiarów niskoczęstotliwościowych
• Wysoki współczynnik tłumienia sygnału wspólnego dla dokładności sygnału różnicowego

Sposób użycia

Umieść INA114AP w podstawce PDIP‑8 lub przylutuj bezpośrednio do płytki PCB z montażem przewlekanym, aby zapewnić stabilne mocowanie. Podłącz przewody czujnika wejściowego do różnicowych pinów wejściowych i dostarcz odpowiednie napięcia zasilania zgodnie z wymaganiami projektu układu. Wybierz i zainstaluj zewnętrzny rezystor wzmocnienia między wyznaczonymi pinami wzmocnienia, aby ustawić wzmocnienie zgodnie z wymaganym wzmocnieniem aplikacji. Stosuj zalecane praktyki odsprzęgania i uziemiania, aby zminimalizować szumy i zapewnić stabilną pracę w układach pomiarowych.

Zalecenia

Aby uzyskać najlepszą dokładność pomiaru, użyj zasilacza o niskim poziomie szumów, umieść kondensatory odsprzęgające blisko pinów zasilania i poprowadź ścieżki wejściowe tak, aby zminimalizować zakłócenia sygnału wspólnego. Podczas pomiarów czujników mostkowych należy używać stabilnego odniesienia i w razie potrzeby rozważyć skompensowanie offsetu za pomocą zewnętrznych układów.
