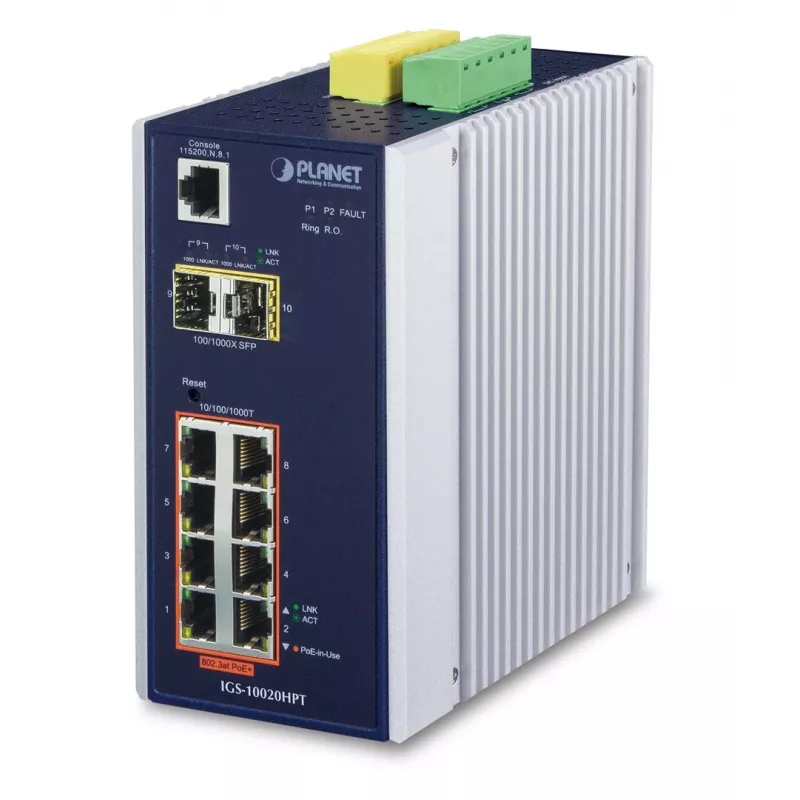

Zarządzalny przełącznik Gigabit Ethernet L2+ PLANET IGS-10020HPT

PLANET IGS-10020HPT to zarządzalny przełącznik Gigabit Ethernet L2+ z ośmioma portami RJ-45 10/100/1000 Mbps, które zapewniają zasilanie IEEE 802.3at PoE+ i transmisję danych za pomocą jednego kabla Cat5E/6. Umieszczony w metalowej obudowie IP30 przełącznik jest przeznaczony do środowisk przemysłowych z szerokim zakresem temperatur pracy (od -40 do 75 °C), opcjami montażu na szynie DIN lub na ścianie oraz odpornością na przepięcia i zakłócenia elektromagnetyczne. Obsługuje redundantne odzyskiwanie pierścienia, funkcje przełączania warstwy 2 oraz routing VLAN w oprogramowaniu IPv4/IPv6, umożliwiając bezpieczne i elastyczne wdrożenia sieciowe w monitoringu, transporcie i automatyce fabrycznej.

Zalety

IGS-10020HPT łączy wysoką wydajność PoE (do 36 W na port przy całkowitym budżecie 240 W) z przemysłową ochroną mechaniczną i elektryczną, szybkim odzyskiwaniem po awarii (poniżej 50 ms w topologiach pierścieniowych) oraz zaawansowanymi interfejsami zarządzania (Web, konsola, Telnet, SNMPv3). Zawiera dwa gniazda mini-GBIC SFP do rozszerzenia światłowodowego, diagnostykę SFP-DDM, obsługę Modbus TCP do integracji SCADA oraz zestaw funkcji zarządzania PoE — PD Alive Check, planowane odzyskiwanie zasilania, harmonogram PoE i alerty zdarzeń — w celu zmniejszenia wysiłku konserwacyjnego i poprawy czasu sprawności.

Zastosowanie

• Systemy monitoringu wizyjnego IP i wdrożenia kamer bezpieczeństwa
• Sieci pojazdowe i inteligentne systemy transportowe (zgodne z E-Mark)
• Automatyka przemysłowa i sieci fabryczne zintegrowane z SCADA/HMI przez Modbus TCP
• Sieci dosyłowe punktów dostępowych bezprzewodowych i sprzęt sieci usług publicznych

Kluczowe specyfikacje

• Model: PLANET IGS-10020HPT (MPN: IGS-10020HPT, EAN: 4711213689116)
• Porty: 8 × Gigabit RJ-45 (10/100/1000 Mbps) z IEEE 802.3at PoE+
• Moc PoE: do 36 W na port, całkowity budżet PoE 240 W
• Przepustowość przełączania: 26 Gbit/s; tablica MAC: 8000 wpisów
• SFP: 2 × gniazda mini-GBIC (100BASE-FX / 1000BASE-SX/LX)
• Funkcje zarządzane: VLAN (802.1Q, Q-in-Q), MSTP (802.1s), G.8032 ERPS, QoS L2–L4, ACL, 802.1x
• Protokoły: Routing VLAN w oprogramowaniu IPv4/IPv6, SNMPv3, Modbus TCP, obsługa IEEE 1588
• Montaż i obudowa: Metalowa obudowa IP30; montaż na szynie DIN lub na ścianie; temperatura pracy od -40 do 75 °C
• Waga i kolor: 1,684 kg; biały/czarny

Sposób użycia

Zainstaluj przełącznik na szynie DIN lub zamontuj go na ścianie w odpowiedniej szafie przemysłowej. Podłącz źródło zasilania DC (12–48 V DC) do redundantnych wejść zasilania; wewnętrzny konwerter podnosi napięcie do wymaganego 52 V dla IEEE 802.3at PoE+ bez specjalnych zewnętrznych zasilaczy. Podłącz kable Cat5E/6 do portów RJ-45, aby zapewnić zarówno dane, jak i PoE do kamer, punktów dostępowych lub innych urządzeń zasilanych. Użyj interfejsu graficznego WWW, konsoli lub SNMPv3 do wstępnej konfiguracji: ustaw sieci VLAN, włącz harmonogram PoE lub PD Alive Check, skonfiguruj integrację Modbus TCP i dodaj transceivery SFP w gniazdach mini-GBIC, gdy wymagane są łącza światłowodowe.

Zalecenia

Dla niezawodnego działania zaplanuj przydział mocy PoE, aby uniknąć przekroczenia budżetu 240 W, włącz PD Alive Check i planowane odzyskiwanie zasilania dla krytycznych kamer IP lub punktów dostępowych oraz użyj redundantnego pierścienia lub MSTP do szybkiego przełączania awaryjnego. Używaj SFP-DDM do monitorowania stanu transceiverów światłowodowych i włącz SNMPv3/SSH do bezpiecznego zdalnego zarządzania.
