Zarządzalny przełącznik Gigabit Ethernet L3 PLANET IGS-6325-16T4S 16 portów

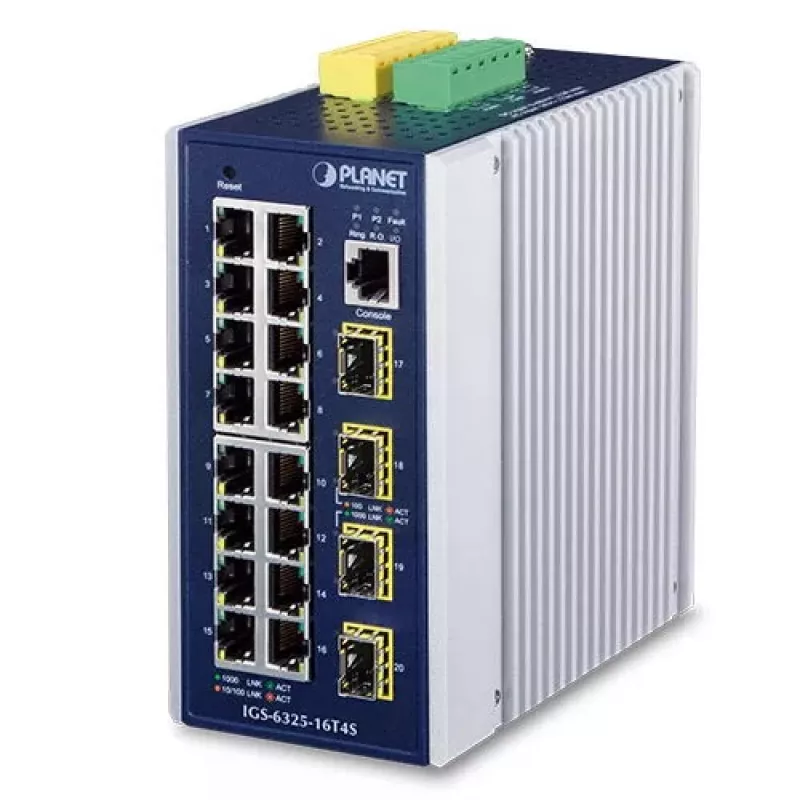

PLANET IGS-6325-16T4S to kompaktowy, przemysłowy zarządzalny przełącznik Gigabit Ethernet warstwy 3 z dużą gęstością hybrydowych interfejsów miedzianych i światłowodowych. Umieszczony w wytrzymałej obudowie na szynę DIN, zapewnia 16 portów RJ45 10/100/1000BASE-T oraz 4 gniazda SFP 100/1000BASE-X, obsługuje pracę w trybie pełnego dupleksu i przepustowość przełączania 40 Gbit/s, a także jest przystosowany do pracy w temperaturach od -40 do 75 °C. Urządzenie nadaje się do ciasnych szaf i do przedłużania połączeń na duże odległości za pomocą portów światłowodowych.

Zalety

Przełącznik obsługuje statyczne routowanie IPv4/IPv6 warstwy 3 oraz dynamiczne routowanie IPv4 OSPFv2, umożliwiając efektywne obliczanie tras i skalowalność sieci. Implementuje redundantną ochronę pierścienia (ITU-T G.8032 ERPS), MSTP i redundantne zasilanie dla szybkiego odtwarzania i wysokiej dostępności w środowiskach przemysłowych, z czasem odtwarzania łącza nawet 10 ms w topologiach pierścieniowych. Wbudowane funkcje cyberbezpieczeństwa, w tym SSHv2, TLS 1.2 i SSL, chronią dostęp do zarządzania. Obsługa Modbus TCP umożliwia integrację z systemami SCADA i HMI do zdalnego monitorowania. Funkcje synchronizacji czasu IEEE 1588 i Ethernet synchroniczny sprawiają, że urządzenie nadaje się do zastosowań telekomunikacyjnych i operatorskich. Dodatkowe funkcje obejmują alerty SMTP/SNMP trap, alarm awarii, wejście/wyjście cyfrowe do zewnętrznych alarmów, podwójne zasilanie redundantne DC i AC, kompleksowe listy ACL warstwy 2–4, DHCP snooping, IP Source Guard, Dynamic ARP Inspection, QoS i diagnostykę SFP-DDM.

Zastosowanie

• Sieci automatyki przemysłowej i hale produkcyjne integrujące systemy SCADA/HMI
• Zastosowania telekomunikacyjne i operatorskie wymagające synchronizacji czasu IEEE 1588
• Sieci biznesowe i centra danych potrzebujące routingu warstwy 3 i stosu podwójnego IPv6/IPv4
• Szafy o ograniczonej przestrzeni i instalacje na szynę DIN
• Środowiska wymagające wysokiej dostępności: redundantny pierścień i redundantne zasilanie

Kluczowe specyfikacje

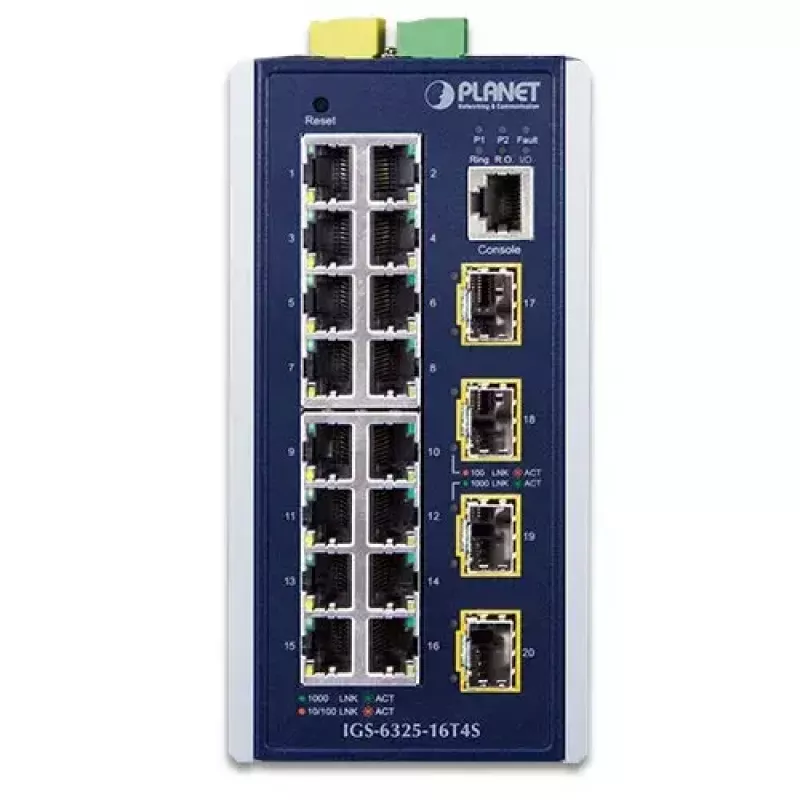

• Porty: 16 × 10/100/1000BASE-T RJ45, 4 × 100/1000BASE-X SFP
• Przepustowość przełączania: 40 Gbit/s
• Warstwa: Zarządzalna warstwa 3 z IPv4/IPv6, OSPFv2

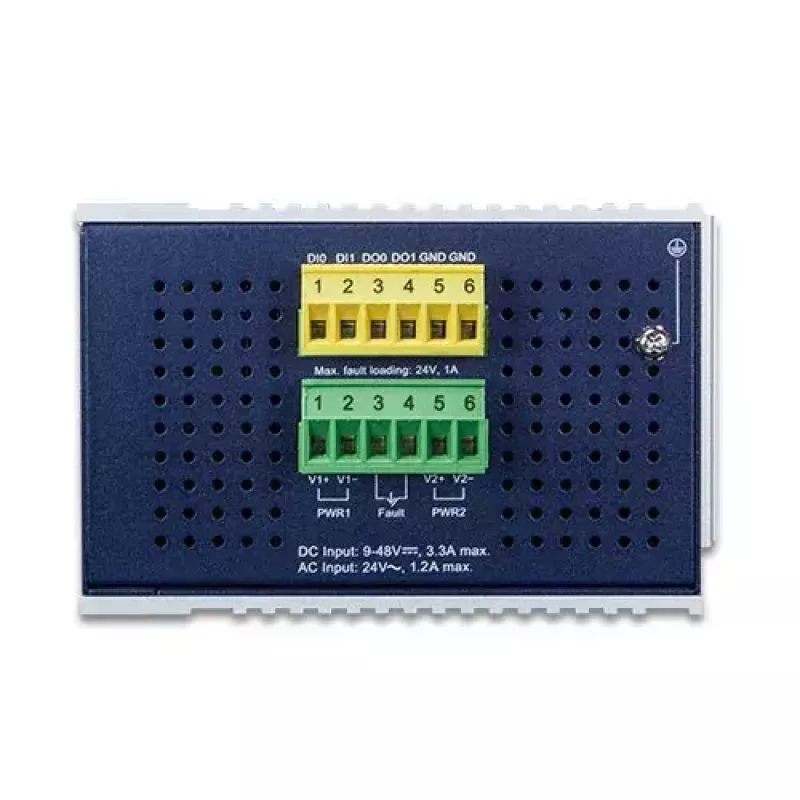

• Redundancja: ITU-T G.8032 ERPS, MSTP, podwójne zasilanie redundantne DC 9–48V i AC 24V
• Bezpieczeństwo: SSHv2, TLS 1.2, SSL, ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, DAI
• Zarządzanie: Web GUI, konsola, Telnet, SNMPv3
• Funkcje przemysłowe: Modbus TCP, SFP DDM, wejście/wyjście cyfrowe, alarm awarii
• Temperatura pracy: -40 do 75 °C
• Obudowa: Montaż na szynę DIN, kompaktowa wytrzymała obudowa
• Waga i kolor: ok. 1,168 kg; szary/niebieski

Sposób użycia

Zamontuj IGS-6325-16T4S na szynie DIN lub w szafie i podłącz zasilanie za pomocą podstawowego i redundantnego wejścia zasilania. Podłącz moduły miedziane lub SFP do odpowiednich portów dla łącza nadrzędnego i urządzeń brzegowych. Skonfiguruj podstawowe ustawienia sieciowe, VLAN-y i statyczne trasy warstwy 3 lub włącz OSPFv2 do dynamicznego routowania za pomocą Web GUI, konsoli lub SNMPv3. W razie potrzeby zintegruj Modbus TCP z systemami SCADA/HMI, aby monitorować stany urządzeń, status DI/DO i komunikację portów. Skonfiguruj alarmy i pułapki SNMP/SMTP, aby otrzymywać powiadomienia o zdarzeniach, i włącz SFP DDM do diagnostyki transceiverów.

Zalecenia

Umieść przełącznik w wentylowanej, zabezpieczonej przed kurzem obudowie i używaj redundantnych połączeń zasilania w krytycznych instalacjach. Do niezawodnych połączeń na duże odległości używaj certyfikowanych modułów SFP i włącz ochronę pierścienia lub MSTP, gdy topologia wymaga szybkiego odtwarzania. Używaj SNMPv3 lub TLS/SSHv2 do bezpiecznego zdalnego zarządzania i włącz DHCP snooping, IP Source Guard i DAI, aby zmniejszyć ryzyko spoofingu i ataków ARP.
