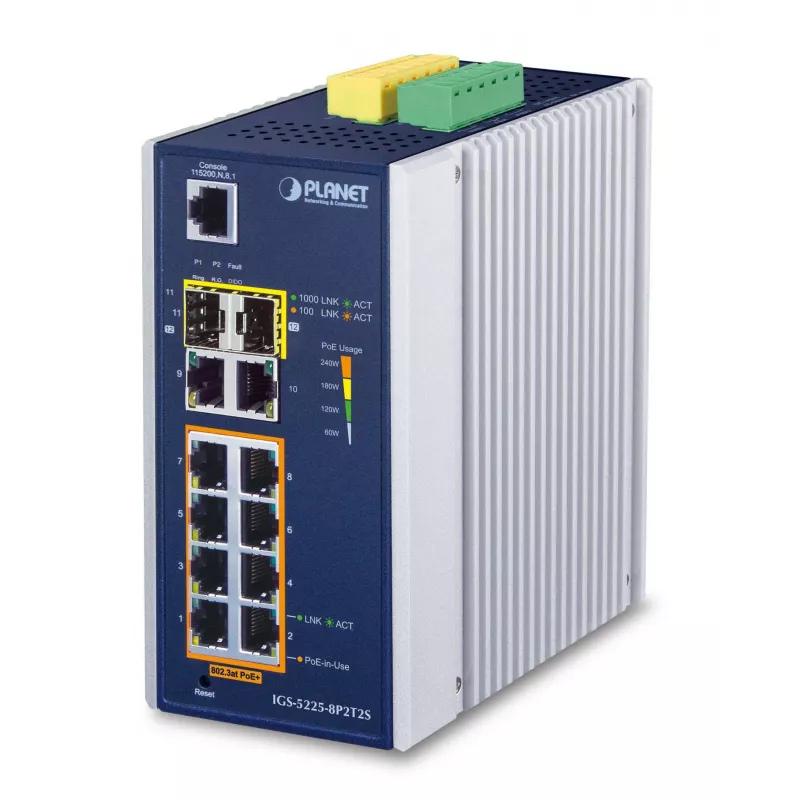

Zarządzalny przełącznik L2+ PLANET IGS-5225-8P2T2S

PLANET IGS-5225-8P2T2S to zarządzalny przełącznik Gigabit Ethernet L2+ z 10 portami i obsługą IEEE 802.3at PoE+. Zaprojektowany do środowisk przemysłowych, posiada metalową obudowę IP30, szeroki zakres temperatur pracy (od -40 do 75 °C), opcje montażu na szynie DIN lub na ścianie oraz całkowity budżet PoE wynoszący 240 W. Przełącznik oferuje redundantne wejście zasilania, zaawansowane odzyskiwanie pierścienia (ITU-T G.8032 ERPS), przełączanie w warstwie 2 z routingiem VLAN w oprogramowaniu IPv4/IPv6 oraz cztery gniazda mini-GBIC SFP do rozszerzenia światłowodowego.

Zalety

IGS-5225-8P2T2S łączy wysoką moc PoE+ na ośmiu gigabitowych portach RJ-45 (do 36 W na port) z przemysłowymi zabezpieczeniami przed zakłóceniami elektromagnetycznymi i przepięciami. Zapewnia szybkie odzyskiwanie pierścienia (nawet 20 ms), Modbus TCP do integracji z SCADA, kompleksowe funkcje bezpieczeństwa i QoS w warstwach 2–4, obsługę SFP-DDM do diagnostyki światłowodów oraz wiele interfejsów zarządzania, w tym Web, konsolę, Telnet i SNMPv3.

Zastosowanie

• Sieci automatyki przemysłowej i hale fabryczne
• Monitoring wizyjny IP (kamery PoE, wykrywanie urządzeń ONVIF)
• Szafy sterowania ruchem i wdrożenia przydrożne
• Sieci brzegowe przedsiębiorstw i MŚP wymagające PoE i łączy światłowodowych
• Integracja SCADA/HMI przy użyciu Modbus TCP

Kluczowe specyfikacje

• Model: PLANET IGS-5225-8P2T2S
• Porty: 8 x 10/100/1000 PoE+ RJ-45, 2 x 10/100/1000 RJ-45, 2 x SFP (plus 4 gniazda mini-GBIC)
• PoE: IEEE 802.3at (PoE+), do 36 W na port, całkowity budżet PoE 240 W
• Przepustowość przełączania: 24 Gbit/s; tablica MAC: 8000 wpisów
• Montaż: na szynie DIN lub na ścianie; Obudowa: metalowa IP30
• Temperatura pracy: od -40 do 75 °C
• Wejście zasilania: DC 48–56 V; obsługa zasilania redundantnego
• Funkcje warstwy 2+/3: VLAN, routing VLAN w oprogramowaniu IPv4/IPv6, QoS, ACL, LACP, MSTP/RSTP
• Standardy: IEEE 802.3/802.3u/802.3ab/802.3at/802.3af, IEEE 802.1Q/802.1X, IEEE 1588v2, ITU-T G.8032

Sposób użycia

Zamontuj przełącznik na szynie DIN lub przymocuj do ściany i podłącz zasilanie DC 48–56 V, zapewniając redundantne źródła zasilania, jeśli jest to wymagane. Podłącz urządzenia sieciowe do gigabitowych portów PoE za pomocą kabli Cat5e/6, aby przesyłać zarówno zasilanie, jak i dane, a w razie potrzeby zainstaluj moduły SFP w gniazdach mini-GBIC do łączy światłowodowych. Skonfiguruj ustawienia sieciowe, sieci VLAN, zasady bezpieczeństwa, harmonogramy PoE i ustawienia Modbus TCP za pomocą wbudowanego interfejsu graficznego WWW, konsoli lub zarządzania SNMP. Użyj narzędzia wykrywania ONVIF w interfejsie graficznym, aby zlokalizować kamery IP i inne urządzenia ONVIF i zarządzać nimi.

Zalecenia

Aby zapewnić niezawodne działanie we wdrożeniach przemysłowych, zapewnij redundantne wejście zasilania, włącz redundantny pierścień (G.8032) dla ścieżek krytycznych, planuj okresowe odświeżanie PoE dla kamer lub punktów dostępowych w celu zmniejszenia awarii oraz stosuj harmonogramowanie PoE, aby oszczędzać energię. Monitoruj parametry SFP DDM i włącz alerty SNMP/SNMPv3, aby otrzymywać powiadomienia o zdarzeniach związanych z łączem, zasilaniem lub awariami urządzeń.
