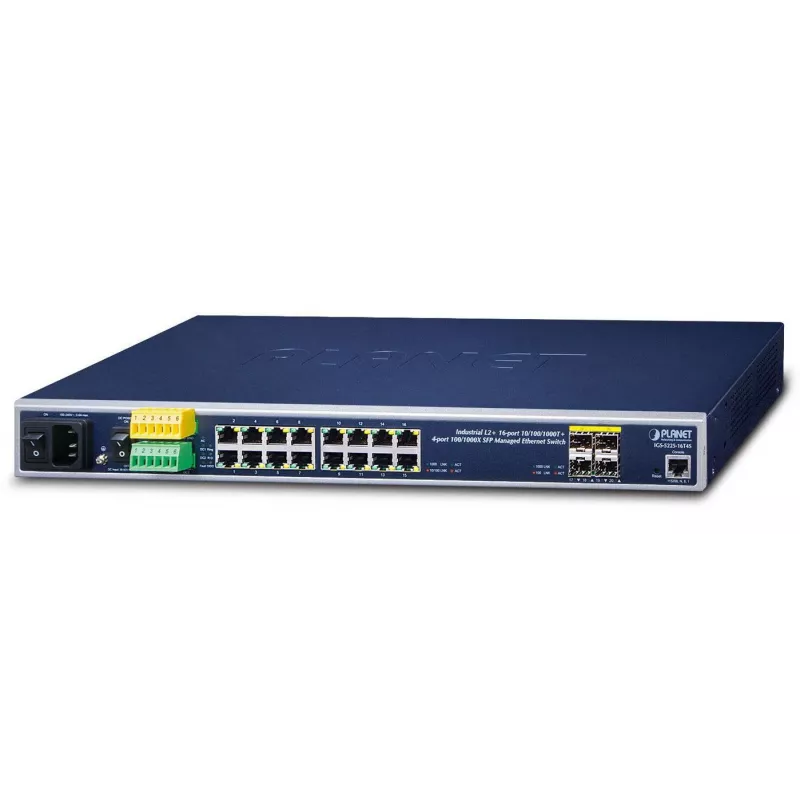

Zarządzalny przełącznik sieciowy L2+ PLANET IGS-5225-16T4S

PLANET IGS-5225-16T4S to zarządzalny przełącznik Gigabit Ethernet warstwy 2+ w obudowie rack 1U, wyposażony w 16 portów RJ-45 10/100/1000 Mbps i 4 sloty SFP (100/1000X). Oferuje przepustowość matrycy przełączającej 40 Gb/s, funkcje L2+ oraz statyczny routing warstwy 3, a także jest zaprojektowany do środowisk przemysłowych z zakresem temperatur pracy od -40 do 75 °C. Przełącznik obsługuje podwójny stos IPv4/IPv6 i zapewnia dostęp do okablowania od frontu, co ułatwia instalację i konserwację.

Zalety

IGS-5225-16T4S łączy nieblokującą przepustowość na poziomie prędkości portów i przemysłową tolerancję temperaturową z podwójnymi redundantnymi wejściami zasilania AC/DC (100–240 V AC i 36–60 V DC). Wyposażony jest w cyfrowe wejścia/wyjścia na panelu przednim do zewnętrznych alarmów, mechanizm alarmu awarii, kompleksowe funkcje bezpieczeństwa L2–L4 (ACL, 802.1X, prywatna sieć VLAN, DHCP Snooping, IP Source Guard, DAI) oraz solidne możliwości QoS i kontroli ruchu. Opcje zarządzania obejmują Web, CLI, SNMP (w tym SNMPv3), SSH i SSL. Cztery sloty SFP obsługują moduły SFP 100BASE-FX i 1000BASE-SX/LX z DDM do diagnostyki SFP.

Zastosowanie

• Przemysłowe sieci Ethernet i automatyka fabryczna
• Wdrożenia brzegowe w telekomunikacji i u dostawców usług
• Przełączniki dostępowe i dystrybucyjne w centrach danych
• Sieci kampusowe i jednostki wielonajemne wymagające routingu VLAN i QoS

Kluczowe specyfikacje

• Porty: 16 × 10/100/1000 Mbps RJ-45, 4 × SFP (100/1000X)
• Przepustowość przełączania: 40 Gb/s
• Warstwa 3: statyczny routing IPv4/IPv6 i routing VLAN
• Tablica adresów MAC: 8000 wpisów (dane produktu)
• Temperatura pracy: od -40 do 75 °C
• Zasilanie: redundantne wejścia 100–240 V AC i 36–60 V DC
• Zarządzanie: Web GUI, CLI (podobne do Cisco), SNMP (w tym v3), SSH, SSL, Telnet, Konsola
• Bezpieczeństwo: ACL L2–L4, 802.1X, prywatna VLAN, DHCP Snooping, IP Source Guard, DAI
• Wsparcie SFP: 100BASE-FX i 1000BASE-SX/LX; obsługa SFP-DDM

Instrukcja użytkowania

Zainstaluj IGS-5225-16T4S w standardowej przestrzeni rack 1U i podłącz zasilanie za pomocą wejść AC lub DC; do ciągłej pracy skonfiguruj oba źródła jako redundantne. Włóż odpowiednie transceivery SFP do slotów SFP, aby rozszerzyć łącza światłowodowe, a urządzenia RJ-45 podłącz do portów Gigabit. Użyj interfejsu web GUI, konsoli lub Telnet/SSH, aby przeprowadzić wstępną konfigurację: utwórz sieci VLAN, skonfiguruj trasy statyczne, skonfiguruj QoS i ACL oraz włącz ustawienia alarmów i DIO. Monitoruj status SFP poprzez DDM i wykorzystaj alarm awarii oraz cyfrowe I/O do integracji z zewnętrznymi systemami monitorowania.

Zalecenia

W krytycznych instalacjach stosuj redundantne połączenia zasilania, dobieraj moduły SFP odpowiednie do wymaganego zasięgu i prędkości, włącz SNMPv3/SSH/SSL dla bezpiecznego zdalnego zarządzania oraz konfiguruj routing VLAN i QoS, aby rozdzielać i priorytetyzować ruch dla VoIP, wideo i systemów sterowania.
