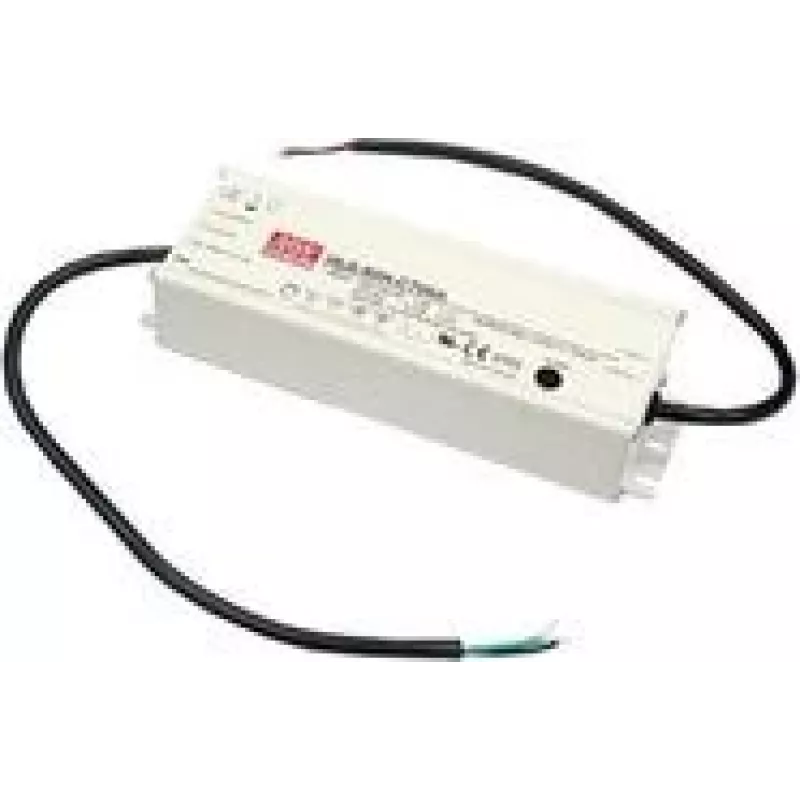

Zasilacz LED Mean Well HLG-80H-48B, 80 W mocy wyjściowej, 48 V, wejście AC 90–305 V, IP20

Mean Well HLG-80H-48B to zasilacz LED o stałym napięciu, dostarczający do 80 W mocy wyjściowej przy 48 V DC. Zaprojektowany dla szerokiego zakresu napięcia wejściowego AC 90–305 V, moduł ten obsługuje tryb mieszany (CV+CC) z wbudowaną korekcją współczynnika mocy (PFC). Kompaktowa metalowa obudowa (61,5 × 195,6 × 38,8 mm) i stopień ochrony IP20 sprawiają, że nadaje się do wewnętrznego oświetlenia LED, oznakowań i instalacji przemysłowych wymagających stabilnego zasilania 48 V.

Zalety

HLG-80H-48B oferuje stabilne napięcie wyjściowe 48 V z mieszaną pracą CV+CC, pomagając utrzymać stały poziom światła i chroniąc odbiorniki LED przed wahaniami prądu. Szeroki zakres napięcia wejściowego AC i wbudowany PFC zwiększają kompatybilność z różnymi sieciami zasilającymi i redukują harmoniczne. Kompaktowa metalowa obudowa zapewnia solidną ochronę mechaniczną i odprowadzanie ciepła w instalacjach wewnętrznych. Wyjście kablowe i obsługa wielu metod ściemniania dają elastyczne możliwości integracji z systemami sterowania.

Zastosowanie

• Wewnętrzne taśmy LED i oprawy liniowe wymagające 48 V DC
• Podświetlane oznakowania i iluminacje ekspozycji
• Pulpity sterownicze przemysłowe i pomocnicze zasilacze 48 V
• Instalacje oświetleniowe potrzebujące mieszanego trybu wyjścia CV/CC

Najważniejsze dane techniczne

• Moc wyjściowa: 80 W
• Napięcie wyjściowe: 48 V DC
• Prąd wyjściowy: 1,7 A
• Zakres napięcia wejściowego AC: 90–305 V AC
• Tryb pracy: Tryb mieszany (CV+CC) z wbudowanym PFC
• Interfejsy ściemniania: 1–10 V, PWM, rezystancyjny
• Obudowa: kompaktowa metalowa, wymiary 61,5 × 195,6 × 38,8 mm
• Stopień ochrony: IP20 (do użytku wewnętrznego)
• Podłączenie wyjścia: wyjście kablowe

Jak używać

Zainstaluj HLG-80H-48B w suchym, wentylowanym miejscu wewnętrznym, przymocuj metalową obudowę do stabilnej powierzchni i podłącz zasilanie AC w podanym zakresie 90–305 V. Podłącz wyjście 48 V DC do odbiornika LED, zachowując prawidłową biegunowość. Jeśli wymagane jest ściemnianie, użyj obsługiwanego interfejsu 1–10 V, sygnału PWM lub odpowiedniej sieci rezystancyjnej zgodnie ze specyfikacją systemu LED. Zapewnij prawidłowe okablowanie, odpowiednie chłodzenie i oddzielenie od materiałów wrażliwych na ciepło podczas instalacji.

Zalecenia

Dla niezawodnej pracy utrzymuj odpowiednią wentylację wokół zasilacza, unikaj narażenia na wilgoć lub kurz wykraczające poza granice IP20 i postępuj zgodnie z lokalnymi przepisami elektrycznymi. Dopasuj całkowite obciążenie LED do znamionowej mocy 80 W i potwierdź kompatybilność ściemniacza przy użyciu metod ściemniania 1–10 V lub PWM.
