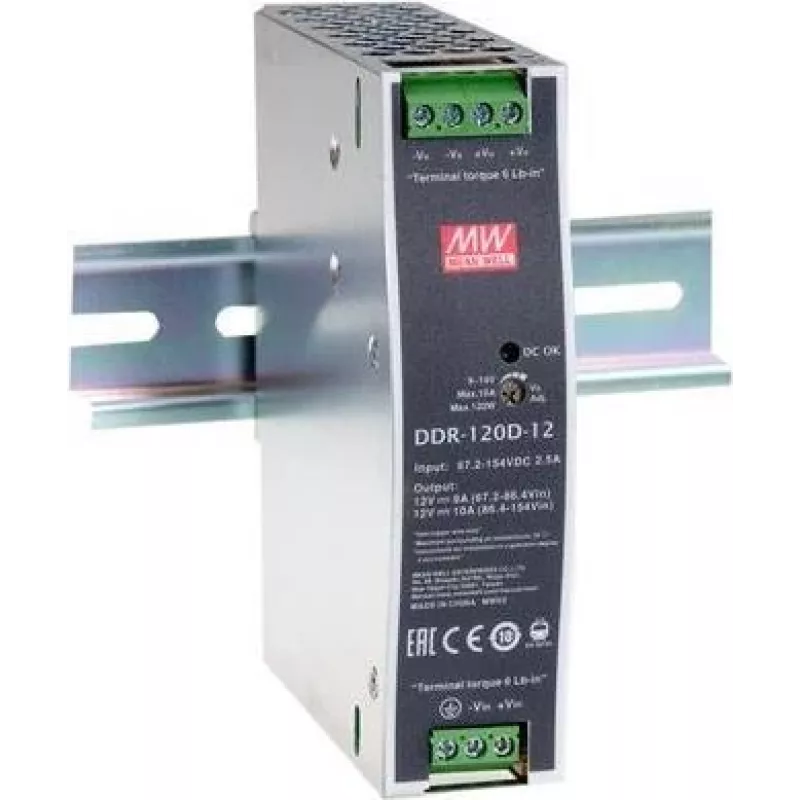

Zasilacz MEAN WELL DDR-120D-12

MEAN WELL DDR-120D-12 to ultrasmukła przetwornica DC-DC montowana na szynie DIN, dostarczająca moc 120 W. Akceptuje szeroki zakres napięcia wejściowego 67,2–154 V DC i zapewnia pojedyncze, regulowane napięcie wyjściowe 12 V DC przy prądzie do 10 A. Zaprojektowana do zastosowań przemysłowych, jednostka jest zgodna z RoHS i charakteryzuje się kompaktowymi wymiarami (32 mm × 102 mm × 125,2 mm) umożliwiającymi łatwą integrację w szafach sterowniczych i systemach automatyki.

Zalety

Przetwornica oferuje szerokie okno napięcia wejściowego odpowiednie do systemów z podtrzymaniem bateryjnym i o zmiennym napięciu, stabilne wyjście 12 V z wydajnością prądową do 10 A oraz oszczędzającą miejsce, ultrasmukłą konstrukcję do montażu na szynie DIN. Zgodność z RoHS wspiera instalacje przyjazne dla środowiska, a moc znamionowa 120 W pokrywa wiele obciążeń przemysłowych wymagających nieprzerwanego zasilania 12 V.

Zastosowanie

• Szafy sterownicze przemysłowe montowane na szynie
• Systemy zasilania z podtrzymaniem bateryjnym i interfejsy energii odnawialnej
• Sprzęt automatyki i sterowniki PLC wymagające zasilania 12 V
• Moduły telekomunikacyjne lub sieciowe z wejściem DC

Kluczowe specyfikacje

• Model: MEAN WELL DDR-120D-12 (MPN: DDR-120D-12, EAN: 4021087050975)
• Napięcie wejściowe: 67,2–154 V DC
• Wyjście: 12 V DC, 10 A (pojedyncze wyjście)
• Moc wyjściowa: 120 W
• Montaż: szyna DIN
• Wymiary (S×G×W): 32 mm × 102 mm × 125,2 mm
• Certyfikat: zgodność z RoHS

Jak używać

Zamontuj DDR-120D-12 na standardowej szynie DIN wewnątrz obudowy o odpowiednich parametrach znamionowych. Podłącz wejście DC w określonym zakresie 67,2–154 V, zachowując prawidłową polaryzację i lokalne normy okablowania. Podłącz wyjście 12 V DC do obciążenia, upewniając się, że całkowity pobór prądu nie przekracza 10 A. Zapewnij odpowiednie bezpieczniki lub zabezpieczenia obwodu zarówno po stronie wejścia, jak i wyjścia, zgodnie z wymaganiami instalacji. Zapewnij odpowiednią wentylację i postępuj zgodnie z uwagami instalacyjnymi MEAN WELL dotyczącymi okablowania i bezpieczeństwa.

Zalecenia

Stosuj odpowiednie zabezpieczenie wejścia (bezpiecznik lub wyłącznik automatyczny) i sprawdź uziemienie oraz polaryzację przed podaniem napięcia. Nie przekraczaj prądu wyjściowego 10 A i unikaj eksploatacji urządzenia poza podanym zakresem napięcia wejściowego, aby zapewnić niezawodną pracę i długą żywotność.
