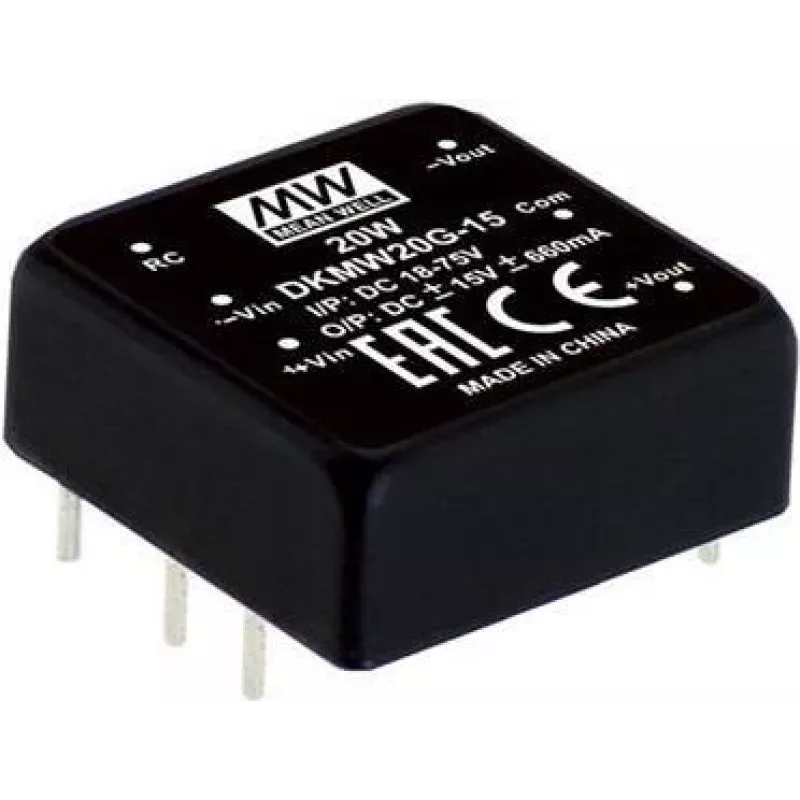

Zasilacz MEAN WELL DKMW20F-15 20 W 15 V 0,66 A

MEAN WELL DKMW20F-15 to kompaktowa przetwornica DC-DC przeznaczona do montażu na płytce drukowanej. Akceptuje szeroki zakres napięcia wejściowego 9–36 VDC i zapewnia podwójne dwubiegunowe wyjścia ±15 V z maksymalnym prądem wyjściowym ±0,66 A na kanał. Moduł jest dostarczany w obudowie DIP do montażu przewlekanego o ultrakompaktowej obudowie 1" x 1" i zawiera pilotów ON/OFF. Przetwornica jest zgodna z dyrektywą RoHS i waży około 18 g, dzięki czemu nadaje się do zastosowań elektronicznych wymagających małych rozmiarów i niskiej wagi.

Zalety

DKMW20F-15 oferuje niewielką obudowę do montażu na płytce, która ułatwia integrację z istniejącymi układami PCB, zapewniając jednocześnie podwójne izolowane wyjścia do zasilania dwubiegunowego. Szeroki zakres napięcia wejściowego 9–36 V umożliwia stosowanie z różnymi napięciami akumulatorów i magistral pośrednich. Funkcja zdalnego ON/OFF umożliwia systemową kontrolę zasilania, a lekka konstrukcja zmniejsza obciążenie mechaniczne płytki głównej.

Zastosowanie

• Zasilacz montowany na płytce drukowanej do układów analogowych i mieszanych
• Moduły sterowania przemysłowego wymagające zasilania dwubiegunowego
• Systemy bateryjne i elektronika pojazdowa ze źródłami 9–36 V
• Kompaktowe systemy wbudowane i aparatura pomiarowa

Kluczowe specyfikacje

• Producent: MEAN WELL
• Model: DKMW20F-15
• Napięcie wejściowe: 9–36 VDC
• Wyjście: podwójne ±15 VDC
• Prąd wyjściowy: ±0,66 A (na kanał)
• Moc wyjściowa: 20 W
• Obudowa: DIP przewlekany, obudowa 1" x 1"
• Zdalne ON/OFF: tak
• Zgodność: RoHS
• Waga: ok. 18 g

Sposób użycia

Zamontuj DKMW20F-15 na płytce drukowanej za pomocą wyprowadzeń DIP do montażu przewlekanego, zachowując prawidłową orientację i lutowanie dla niezawodnego połączenia elektrycznego i mechanicznego. Podłącz źródło napięcia stałego 9–36 V do wyprowadzeń wejściowych, przestrzegając właściwej polaryzacji, i poprowadź wyjścia ±15 V do docelowych obciążeń, mieszcząc się w określonych limitach prądowych. Użyj pinu zdalnego ON/OFF zgodnie z wymaganiami producenta dotyczącymi poziomów logicznych, aby włączyć lub wyłączyć wyjścia w ramach sekwencjonowania zasilania systemu.

Zalecenia

Dla stabilnej pracy zapewnij odpowiednie odsprzęganie na wejściu i upewnij się, że obszar płytki wokół przetwornicy umożliwia przepływ powietrza. Sprawdź, czy sumaryczne obciążenie na każdym wyjściu nie przekracza ±0,66 A, i postępuj zgodnie z notami aplikacyjnymi MEAN WELL dotyczącymi kwestii termicznych i zalecanego układu PCB, aby utrzymać niezawodność.
