zasilacz MEAN WELL DPB09A-15, 9 W, 15 V, 0,3 A

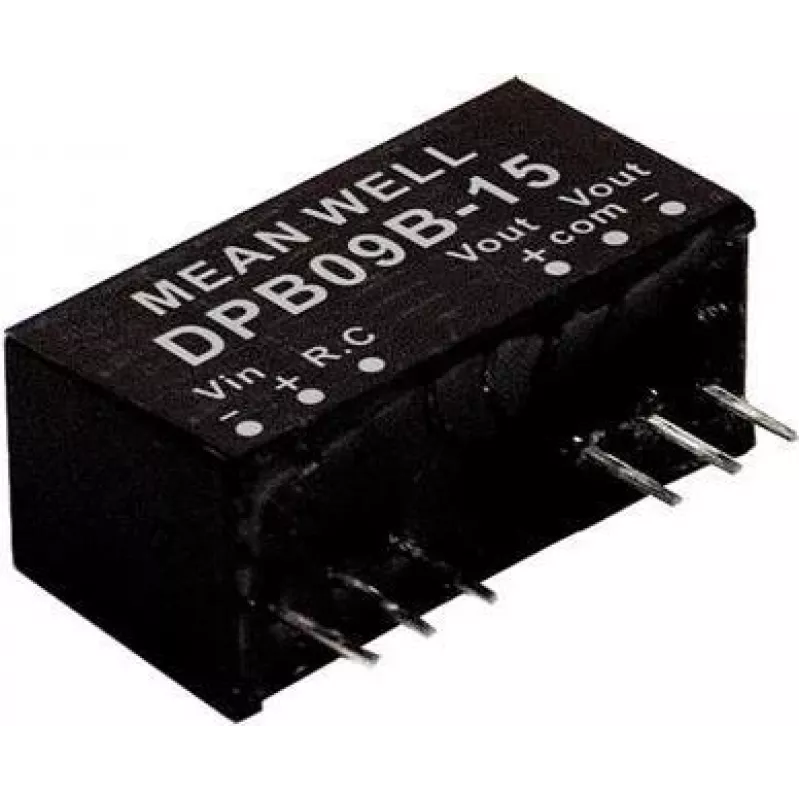

MEAN WELL DPB09A-15 to kompaktowy, regulowany przetwornik DC-DC w obudowie SIP do montażu przewlekanego. Akceptuje szeroki zakres napięcia wejściowego i zapewnia podwójne izolowane wyjścia ±15 V z prądem do ±0,3 A na kanał. Moduł przeznaczony jest do montażu na płytkach PCB i wbudowanych zastosowań DC małej mocy oraz jest zgodny z RoHS. Niewielkie rozmiary i głębokość 24 mm sprawiają, że nadaje się do produkcji seryjnej i konstrukcji o ograniczonej przestrzeni.

Zalety

DPB09A-15 oferuje regulowane podwójne wyjścia z izolacją między kanałami, szeroki zakres napięcia wejściowego 9–18 V oraz pilotów włączaniem/wyłączaniem do zarządzania zasilaniem na poziomie systemu. Obudowa SIP do montażu przewlekanego upraszcza montaż PCB i mechaniczną stabilność, a niski profil i waga 5 g wspierają kompaktowe, lekkie konstrukcje. Dostarczany w dużych opakowaniach, nadaje się do montażu automatycznego i produkcji wielkoseryjnej.

Zastosowania

• Wbudowana elektronika i płytki sterujące
• Układy kondycjonowania sygnałów i analogowe wymagające szyn ±15 V
• Sprzęt testowy i instrumenty o niskim poborze mocy
• Produkcja seryjna i automatyczny montaż PCB

Kluczowe dane techniczne

• Napięcie wejściowe: 9–18 V DC
• Napięcie wyjściowe: ±15 V DC
• Prąd wyjściowy: ±0,3 A
• Moc: 9 W
• Obudowa: SIP do montażu przewlekanego (montaż PCB)
• Głębokość: 24 mm
• Waga: 5 g
• pilotów włączaniem/wyłączaniem
• Zgodność: RoHS

Sposób użycia

Zamontuj DPB09A-15 w odpowiednim śladzie na płytce PCB i przylutuj piny przewlekane zgodnie z rozmieszczeniem na płytce. Doprowadź napięcie stałe z zakresu 9–18 V do pinów wejściowych, przestrzegając polaryzacji. Użyj pinu zdalnego włączania/wyłączania zgodnie z zalecanymi poziomami logicznymi producenta, aby włączać lub wyłączać wyjścia. Sprawdź, czy łączne obciążenie na obu szynach nie przekracza znamionowych ±0,3 A na kanał i przestrzegaj zasad zarządzania termicznego dla pracy ciągłej.

Zalecenia

W celu niezawodnej pracy należy upewnić się, że napięcie wejściowe jest dobrze ustabilizowane i mieści się w podanym zakresie, dodać filtrowanie wejściowe, jeśli źródło jest zaszumione, oraz zapewnić odpowiednią powierzchnię miedzianą na PCB do rozpraszania ciepła. Zapoznaj się z notami aplikacyjnymi MEAN WELL w celu uzyskania zaleceń dotyczących odsprzęgania i layoutu, aby zminimalizować szumy i utrzymać regulację wyjścia.
