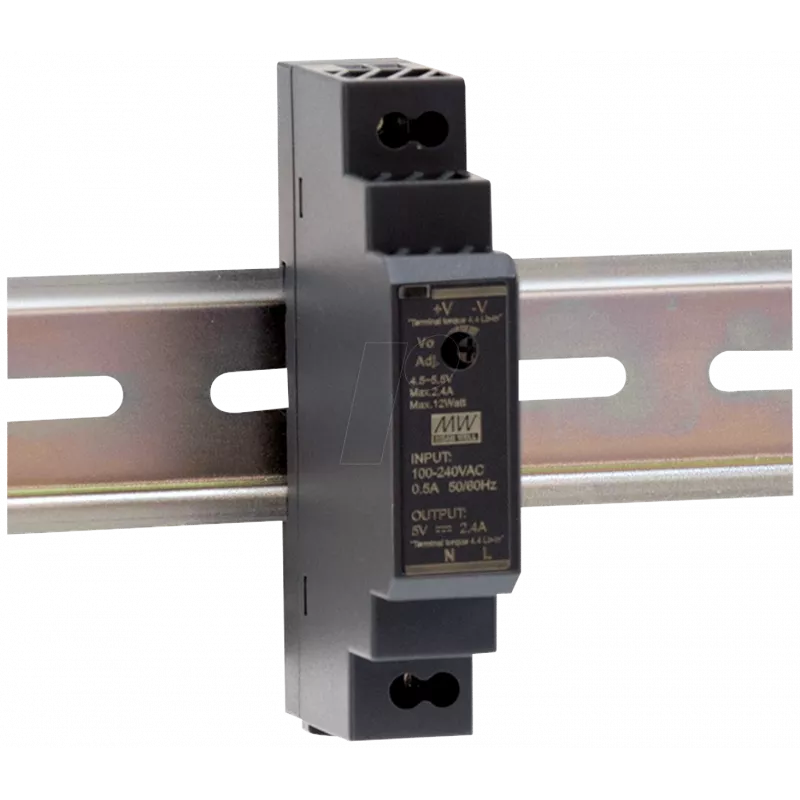

Zasilacz MEAN WELL HDR-15-5

MEAN WELL HDR-15-5 to ultracienki zasilacz AC-DC na szynę DIN, zapewniający stabilne napięcie wyjściowe 5 V DC i prąd do 2,4 A przy szerokim zakresie wejściowym 85–264 V AC. Ten kompaktowy moduł 15 W spełnia wymagania RoHS i jest przeznaczony do oszczędnej przestrzennie instalacji na standardowych szynach DIN, o głębokości 54,5 mm, wysokości 90 mm i lekkiej konstrukcji ok. 80 g. Nadaje się do paneli sterowania przemysłowego, systemów automatyki i innych niskonapięciowych aplikacji 5 V.

Zalety

HDR-15-5 zapewnia regulowane napięcie wyjściowe 5 V przy prądzie do 2,4 A w smukłej obudowie, oszczędzając miejsce na szynie DIN. Szeroki zakres wejściowy (85–264 V AC) umożliwia pracę w różnych sieciach zasilających, a zgodność z RoHS ogranicza wpływ na środowisko. Niska masa i kompaktowe wymiary ułatwiają montaż i integrację w szafach sterowniczych oraz niewielkich obudowach.

Zastosowanie

• Panele sterowania przemysłowego i systemy PLC
• Sprzęt automatyki i zarządzania budynkiem
• Urządzenia logiczne 5 V, czujniki i urządzenia peryferyjne niskiego napięcia
• Aplikacje wymagające kompaktowych modułów zasilania na szynę DIN

Kluczowe specyfikacje

• Model: HDR-15-5
• Napięcie wejściowe: 85–264 V AC
• Wyjście: 5 V DC, 2,4 A (15 W)
• Format: Ultracienki zasilacz na szynę DIN
• Zgodność: RoHS
• Wymiary (głębokość × wysokość): 54,5 mm × 90 mm
• Waga: ~80 g
• Producent: MEAN WELL
• MPN: HDR-15-5
• EAN: 4021087036641

Jak używać

Zamocuj HDR-15-5 stabilnie na standardowej szynie DIN w odpowiedniej obudowie, zapewniając odpowiednią wentylację i odstęp od źródeł ciepła. Podłącz wejście sieciowe AC (85–264 V AC) do zacisków wejściowych zgodnie z lokalnymi przepisami elektrycznymi i oznaczeniami biegunowości. Podłącz wyjście 5 V DC do obciążenia, zachowując właściwą biegunowość. Przed włączeniem sprawdź połączenia i potwierdź napięcie wyjściowe pod obciążeniem. W przypadku instalacji wielomodułowych zachowaj odstępy zalecane w dokumentacji produktu, aby utrzymać prawidłowe chłodzenie.

Zalecenia

Dla niezawodnej pracy instaluj urządzenie w suchej, wentylowanej szafie i unikaj miejsc o nadmiernych wibracjach lub atmosferze korozyjnej. Upewnij się, że podłączone obciążenie nie przekracza 2,4 A, i zapewnij ochronę przeciwprzepięciową na poziomie rozdzielnicy, jeśli zasilacz jest używany w obszarach o niestabilnej sieci.
