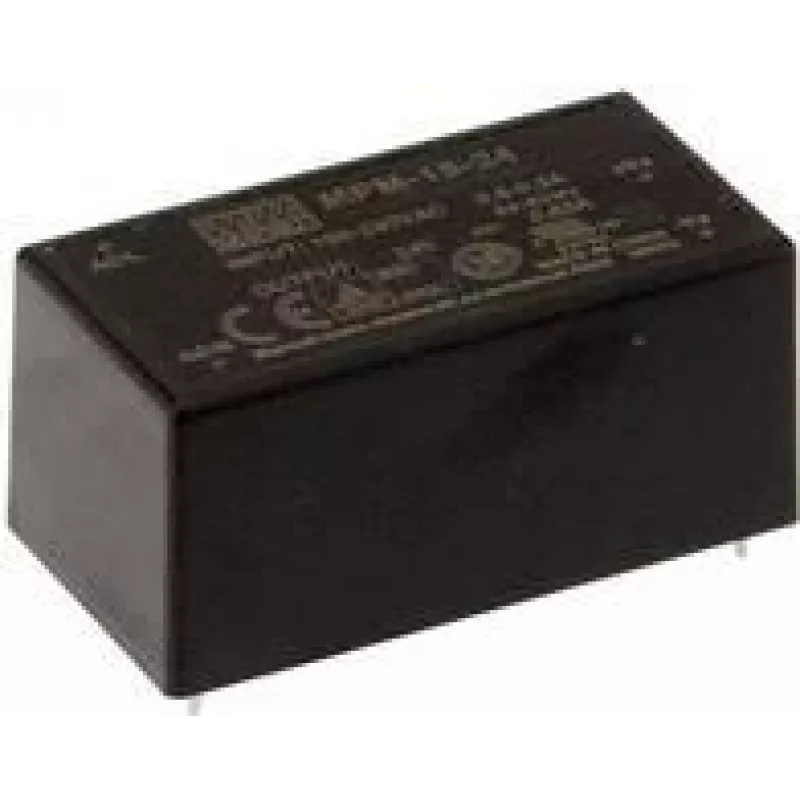

Zasilacz MEAN WELL MPM-15-24 15W 24V Wejście 90-264V

MEAN WELL MPM-15-24 to kompaktowy medyczny zasilacz impulsowy AC-DC z pojedynczym wyjściem w obudowie hermetycznej, który dostarcza napięcie 24 V DC przy prądzie 0,63 A (15 W). Akceptuje szeroki zakres napięcia wejściowego 90–264 V AC, jest zgodny z RoHS i posiada izolację 2xMOPP odpowiednią do zastosowań medycznych. Urządzenie jest lekkie i małe — głębokość 52,4 mm, wysokość 24 mm i masa 56 g — zaprojektowane do montażu przewlekanego na płytce PCB.

Zalety

Zasilacz zapewnia stabilne napięcie wyjściowe 24 V przy prądzie do 0,63 A w kompaktowej, hermetycznej obudowie. Szeroki zakres wejściowy AC (90–264 V) umożliwia pracę na całym świecie, a izolacja 2xMOPP zwiększa bezpieczeństwo w sprzęcie medycznym. Niewielkie rozmiary i niska masa ułatwiają integrację w projektach PCB o ograniczonej przestrzeni, a zgodność z RoHS gwarantuje ograniczenie substancji niebezpiecznych.

Zastosowanie

• Urządzenia medyczne małej mocy wymagające izolowanego zasilania 24 V
• Przemysłowe moduły sterujące montowane na PCB
• Systemy wbudowane i oprzyrządowanie z ograniczeniami przestrzennymi

Kluczowe specyfikacje

• Model: MPM-15-24
• Wyjście: 24 V DC, 0,63 A (15 W)
• Napięcie wejściowe: 90–264 V AC
• Montaż: przewlekany na PCB
• Izolacja: 2xMOPP (medyczna)
• Wymiary: głębokość 52,4 mm, wysokość 24 mm
• Masa: 56 g
• Normy: zgodność z RoHS

Sposób użycia

Zamontuj MPM-15-24 na płytce PCB za pomocą wyprowadzeń przewlekanych, zgodnie z zalecanym rozmieszczeniem wyprowadzeń i wytycznymi lutowania producenta. Podłącz wejście AC w określonym zakresie 90–264 V i sprawdź poprawną polaryzację oraz pewne połączenia na wyjściu 24 V DC przed zasileniem podłączonych układów. Przestrzegaj standardowych zasad obchodzenia się z hermetycznymi modułami zasilającymi do zastosowań medycznych, aby uniknąć naprężeń mechanicznych podczas montażu.

Zalecenia

Stosuj moduł w projektach urządzeń wymagających izolacji klasy medycznej; zapewnij odpowiednie odległości izolacyjne i odstępy powietrzne na PCB, zadbaj o właściwe zarządzanie termiczne i unikaj ciągłej pracy przy maksymalnym obciążeniu znamionowym bez sprawdzenia wzrostu temperatury w docelowej obudowie.
