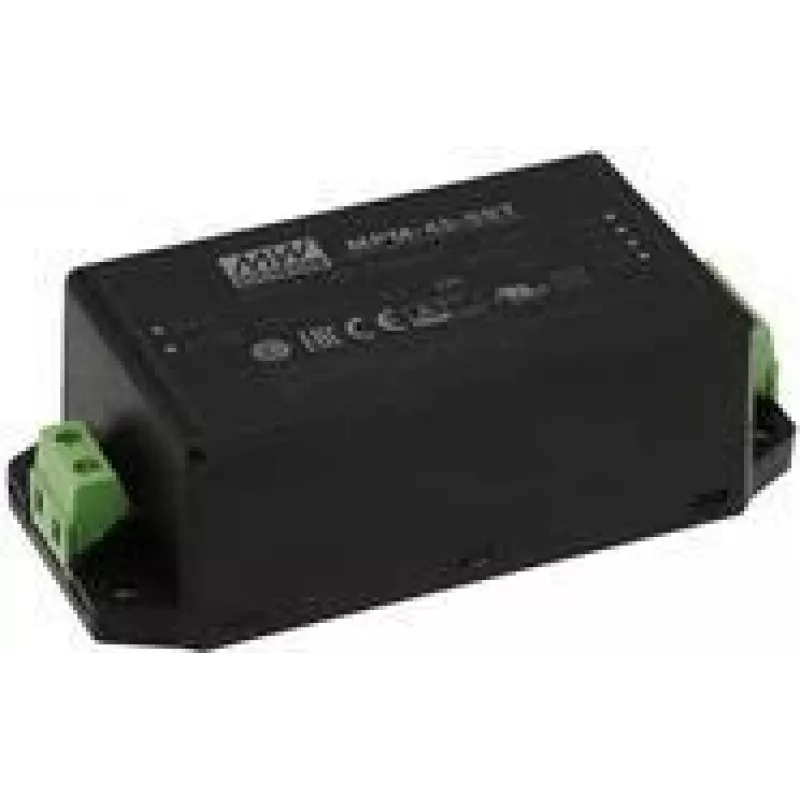

Zasilacz MEAN WELL MPM-45-12ST, wewnętrzny 45 W, wejście 80–264 V, czarny, wyjście 12 V

MEAN WELL MPM-45-12ST to kompaktowy wewnętrzny zasilacz medyczny AC/DC do montażu na PCB, dostarczający 45 W mocy wyjściowej przy 12 V DC. Urządzenie akceptuje uniwersalne napięcie wejściowe od 80 do 264 VAC i jest przeznaczone do zastosowań wymagających niewielkich rozmiarów, dużej gęstości mocy oraz zgodności z normami bezpieczeństwa medycznego, w tym IEC EN 60601-1 i ANSI/AAMI ES60601-1 (wersja 3), ochrony 2 x MOPP i ultraniskiego prądu upływowego. Zasilacz oferuje wysoką sprawność do 92,5%, bardzo niski pobór mocy w stanie jałowym (<0,1 W), izolację 4 kVAC i niezawodną wydajność EMC.

Zalety

MPM-45-12ST łączy kompaktowe wymiary z dużą gęstością mocy (nominalny rozmiar do montażu na PCB 87 x 52 x 29,5 mm), aby zaoszczędzić miejsce w projektach urządzeń. Osiąga wysoką sprawność konwersji (do 92,5%) i utrzymuje pobór mocy w trybie czuwania poniżej 0,1 W. Zbudowany zgodnie ze standardami medycznymi z podwójną izolacją (klasa II, bez FG), izolacją 4 kVAC i 2 x MOPP, zapewnia niezawodne bezpieczeństwo i niski prąd upływowy w zastosowaniach medycznych i wrażliwych elektronicznych. Dodatkowe cechy obejmują szeroki zakres napięcia wejściowego (80–264 VAC), dobre odprowadzanie ciepła i zwiększoną odporność na wibracje.

Zastosowanie

• Zasilanie sprzętu medycznego i laboratoryjnego 12 V DC wymagającego bezpieczeństwa klasy medycznej
• Zasilanie sterowników LED, modułów CCTV i urządzeń sieciowych, takich jak routery
• Systemy wbudowane i montowane na PCB, gdzie wymagane są kompaktowe rozmiary i niskie straty w trybie czuwania

Kluczowe specyfikacje

• Moc wyjściowa: 45 W
• Napięcie wyjściowe: 12 V DC
• Napięcie wejściowe: 80–264 VAC
• Sprawność: do 92,5%
• Pobór mocy bez obciążenia: <0,1 W
• Napięcie izolacji: 4 kVAC
• Ochrona: podwójna izolacja klasy II (bez FG), 2 x MOPP
• Typowy rozmiar (typ do montażu na PCB): 87 x 52 x 29,5 mm
• MPN/EAN: MPM-45-12ST / 4021087069519

Jak używać

Zintegruj MPM-45-12ST z docelową płytką PCB lub układem montażowym zgodnie z zaleceniami producenta dotyczącymi mechaniki i rozmieszczenia. Podłącz wejście AC do odpowiedniego złącza sieciowego o parametrach odpowiadających podanemu zakresowi wejściowemu (80–264 VAC) i poprowadź wyjście 12 V DC do obciążenia, używając odpowiedniego okablowania i zachowując polaryzację. Zapewnij odpowiednią wentylację i zarządzanie termiczne wokół modułu oraz przestrzegaj odległości izolacyjnych i pełzanych wymaganych dla instalacji medycznych. Podczas montażu w sprzęcie należy postępować zgodnie z lokalnymi przepisami dotyczącymi okablowania i instrukcjami bezpieczeństwa urządzenia.

Zalecenia

Używaj zasilacza w pomieszczeniach zamkniętych, suchych środowiskach i unikaj narażania go na nadmierne wibracje przekraczające określoną wartość 2–5G. W przypadku instalacji medycznych zweryfikuj zgodność z wymogami bezpieczeństwa na poziomie systemu oraz zachowaj właściwe uziemienie i izolację zgodnie z normami IEC/ANSI.
