Zasilacz MEAN WELL MPM-90-12ST 90 W wewnętrzny 12 V czarny, wejście 80–264 V, 2xMOPP, EN/UL 60601

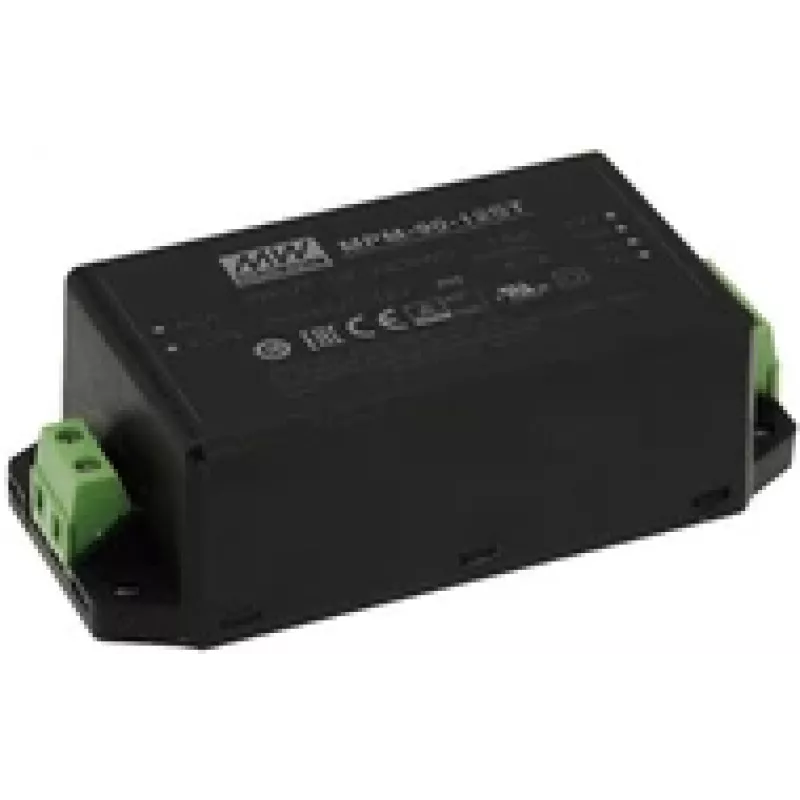

MEAN WELL MPM-90-12ST to kompaktowy zasilacz medyczny AC/DC do montażu na PCB o mocy 90 W, zapewniający napięcie wyjściowe 12 V DC. Moduł akceptuje szeroki zakres napięcia wejściowego 80–264 VAC, zapewnia wysoką sprawność (do 93%) oraz został zaprojektowany z podwójną izolacją i zabezpieczeniem 2 x MOPP zgodnie z wymaganiami norm IEC/EN 60601 i ANSI/AAMI ES60601. Urządzenie oferuje niski pobór mocy w stanie bez obciążenia (<0,1 W), izolację 4 kVAC, odporność na wibracje zależną od modelu (II2~5G) oraz wysoką wydajność EMC, dzięki czemu nadaje się do sprzętu wymagającego certyfikowanej izolacji i niskiego prądu upływu.

Zalety

Zasilacz łączy niewielkie rozmiary z dużą gęstością mocy, zapewniając niezawodne wyjście 12 V przy mocy do 90 W, zajmując minimalną przestrzeń. Funkcje bezpieczeństwa medycznego obejmują 2 x MOPP, bardzo niski prąd upływu i zgodność z normami EN/UL 60601. Dodatkowe korzyści to kompatybilność z szerokim zakresem napięcia wejściowego (80–264 VAC), wysoka sprawność (do 93%), która zmniejsza wydzielanie ciepła, oraz wbudowane zabezpieczenia, takie jak wzmocniona izolacja i izolacja 4 kVAC.

Zastosowanie

• Urządzenia i sprzęt medyczny wymagający izolacji 2 x MOPP
• Profesjonalna i laboratoryjna elektronika potrzebująca certyfikowanego źródła zasilania 12 V
• Systemy sterowania przemysłowego z wymaganiami szerokiego zakresu napięcia wejściowego AC

Kluczowe specyfikacje

• Wyjście: 12 V DC, do 90 W
• Napięcie wejściowe: 80–264 VAC
• Sprawność: do 93%
• Pobór mocy bez obciążenia: < 0,1 W
• Izolacja: podwójna izolacja, izolacja 4 kVAC, 2 x MOPP
• Współczynnik kształtu: moduł do montażu na PCB, kompaktowe wymiary
• Normy: zgodność z IEC/EN 60601, ANSI/AAMI ES60601
• Zgodność: RoHS

Sposób użycia

Zamontuj MPM-90-12ST na płycie głównej zgodnie z zalecanym przez producenta rozmieszczeniem wyprowadzeń i wytycznymi dotyczącymi lutowania. Podłącz wejście AC w określonym zakresie 80–264 VAC i poprowadź wyjście 12 V DC do obwodów docelowych, przestrzegając biegunowości oraz wszelkich wymagań dotyczących filtrowania lub odsprzęgania wymaganych przez urządzenie końcowe. Zapewnij odpowiednią wentylację lub radiator zgodnie z projektem termicznym systemu, aby utrzymać znamionową wydajność i trwałość.

Zalecenia

Zainstaluj moduł w sprzęcie wymagającym izolacji klasy medycznej i postępuj zgodnie z obowiązującymi praktykami integracji EMC i bezpieczeństwa dla urządzeń medycznych. Sprawdź odstępy izolacyjne i drogi upływu w końcowym montażu, zastosuj właściwe uziemienie, jeśli wymagają tego lokalne normy, i przetestuj prąd upływu, aby potwierdzić zgodność z obowiązującymi limitami EN/UL 60601.
