Zasilacz MEAN WELL NID35-24 35W 24V Wejście 30-53V

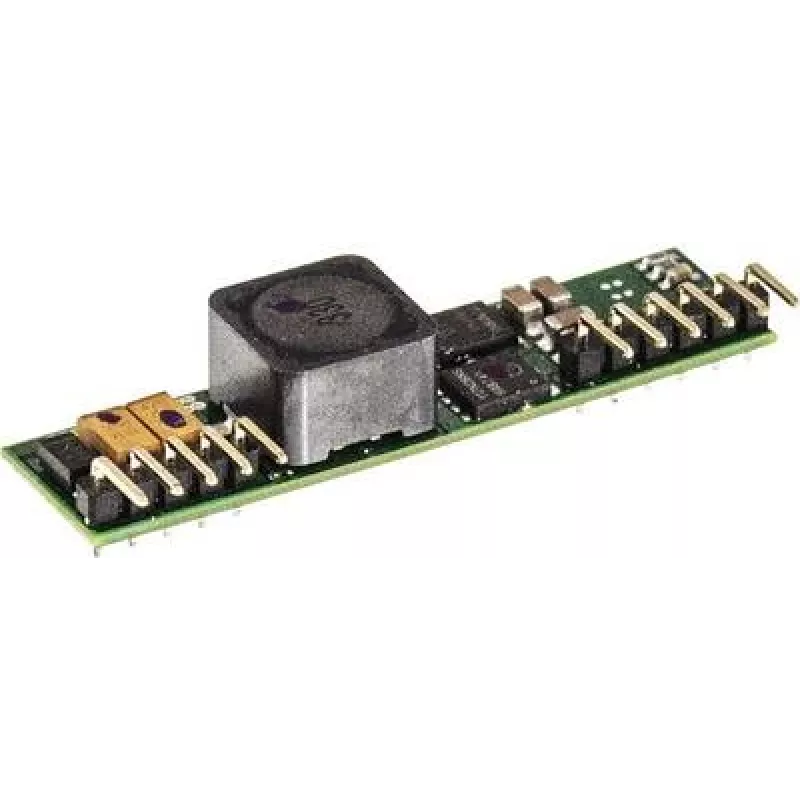

MEAN WELL NID35-24 to nieizolowana przetwornica DC-DC w obudowie otwartej do montażu na PCB, dostarczająca napięcie 24 V przy prądzie do 1,5 A z wejścia 30–53 V DC. Dostarczana w kompaktowej obudowie SIP, moduł 35 W zawiera funkcję zdalnego włączania/wyłączania i jest zgodna z dyrektywą RoHS. Jej niewielkie wymiary (13 mm × 50,8 mm × 11 mm) sprawiają, że nadaje się do integracji w projektach elektronicznych o ograniczonej przestrzeni.

Zalety

NID35-24 oferuje kompaktowe rozwiązanie zasilania o mocy 35 W z szerokim zakresem napięcia wejściowego (30–53 V), stabilnym wyjściem 24 V o prądzie znamionowym 1,5 A oraz standardową obudową SIP do montażu na PCB. Wbudowana funkcja zdalnego włączania/wyłączania umożliwia zewnętrzne zarządzanie zasilaniem systemu. Zgodność z RoHS zapewnia przestrzeganie norm środowiskowych, a otwarta konstrukcja ułatwia instalację na poziomie płytki.

Zastosowanie

• Systemy wbudowane i płytki sterowników przemysłowych
• Sprzęt telekomunikacyjny i sieciowy
• Urządzenia automatyki i przyrządy pomiarowe
• Aplikacje wymagające zasilania 24 V montowanego na PCB ze źródeł 30–53 V

Kluczowe specyfikacje

• Producent: MEAN WELL (model NID35-24)
• Moc znamionowa: 35 W
• Napięcie wejściowe: 30–53 V DC
• Napięcie wyjściowe: 24 V DC
• Prąd wyjściowy: do 1,5 A
• Obudowa: SIP, otwarta, montaż na PCB
• Sterowanie: zdalne włączanie/wyłączanie
• Zgodność: RoHS
• Wymiary: 13 mm (szer.) × 50,8 mm (gł.) × 11 mm (wys.)

Sposób użycia

Zamontuj NID35-24 na kompatybilnej płytce PCB, korzystając z układu wyprowadzeń SIP, i zachowaj prawidłową polaryzację przy podłączaniu wejścia 30–53 V DC. Podłącz wyjście 24 V do docelowego obciążenia, przestrzegając maksymalnego ciągłego prądu znamionowego 1,5 A. Użyj pinu zdalnego włączania/wyłączania do sterowania modułem za pomocą sygnału zewnętrznego zgodnie z konwencjami okablowania producenta. Zapewnij odpowiednie filtrowanie wejściowe i odsprzęganie na PCB oraz zachowaj odpowiednie odstępy i przepływ powietrza dla odprowadzania ciepła w swoim projekcie.

Zalecenia

Eksploatuj przetwornicę w określonym zakresie napięcia wejściowego (30–53 V) i limitach obciążenia wyjściowego, aby utrzymać wydajność i trwałość. Zweryfikuj układ PCB i praktyki uziemiania zalecane dla przetwornic SIP z otwartą ramą, a także postępuj zgodnie z notami aplikacyjnymi MEAN WELL dotyczącymi zarządzania ciepłem i okablowaniem zdalnego sterowania.
