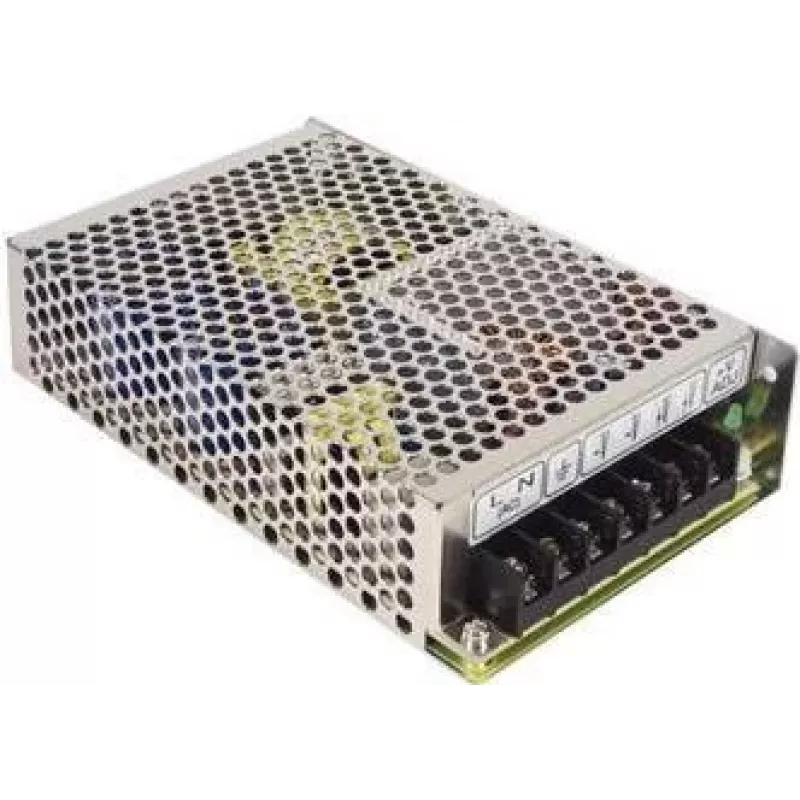

Zasilacz MEAN WELL RD-85A 85 W Wejście 88-264 V Wyjście 5 V

Zasilacz MEAN WELL RD-85A to zamknięty dwuwyjściowy zasilacz AC-DC przeznaczony do stabilnego zasilania niskonapięciowego. Przyjmuje szeroki zakres wejściowy 88–264 V AC i dostarcza łączną moc wyjściową do 85 W: 5 V DC przy 10 A oraz 12 V DC przy 5 A. Kompaktowa jednostka (97 × 159 × 38 mm) wykorzystuje chłodzenie konwekcyjne swobodnym powietrzem i jest zgodna z RoHS, co ogranicza wpływ na środowisko.

Zalety

RD-85A oferuje podwójne izolowane wyjścia z wyraźnym rozdziałem prądu, szerokie uniwersalne napięcie wejściowe do zastosowań globalnych, kompaktowe wymiary do instalacji o ograniczonej przestrzeni oraz chłodzenie konwekcyjne, które eliminuje potrzebę wentylatora. Zgodność z RoHS zapewnia spełnienie podstawowych ograniczeń środowiskowych i bezpieczeństwa dotyczących ołowiu i substancji niebezpiecznych.

Zastosowanie

• Systemy wbudowane i urządzenia sterowania przemysłowego
• Urządzenia sieciowe i peryferia wymagające linii 5 V i 12 V
• Terminale punktów sprzedaży i kompaktowe obudowy elektroniczne

Kluczowe specyfikacje

• Model: MEAN WELL RD-85A (MPN: RD-85A)
• Napięcie wejściowe: 88–264 V AC
• Wyjście: 5 V DC przy 10 A; 12 V DC przy 5 A (łącznie 85 W)
• Chłodzenie: swobodna konwekcja powietrza
• Wymiary: 97 mm × 159 mm × 38 mm
• Zgodność: RoHS
• EAN: 4021087058223

Sposób użycia

Zainstaluj RD-85A w dobrze wentylowanej obudowie lub na płaskiej powierzchni zapewniającej swobodny przepływ powietrza wokół obudowy. Podłącz wejście AC do odpowiedniego źródła sieciowego w zakresie 88–264 V AC, przestrzegając prawidłowego okablowania i uziemienia. Podłącz zaciski wyjściowe 5 V i 12 V do obciążeń, upewniając się, że pobór prądu nie przekracza 10 A na linii 5 V i 5 A na linii 12 V. Sprawdź polaryzację i zabezpiecz połączenia zaciskowe przed włączeniem urządzenia.

Zalecenia

Używaj zasilacza w granicach określonych parametrów wejściowych i wyjściowych, nie zasłaniaj otworów wentylacyjnych i zachowaj odpowiednią odległość od elementów wrażliwych na ciepło; w celu zapewnienia długoterminowej niezawodności eksploatuj urządzenie w temperaturze otoczenia poniżej maksymalnej znamionowej i unikaj ciągłej pracy z pełnym obciążeniem w słabo wentylowanych miejscach.
