Zasilacz MEAN WELL RPT-75B 75W 12V 90-264V

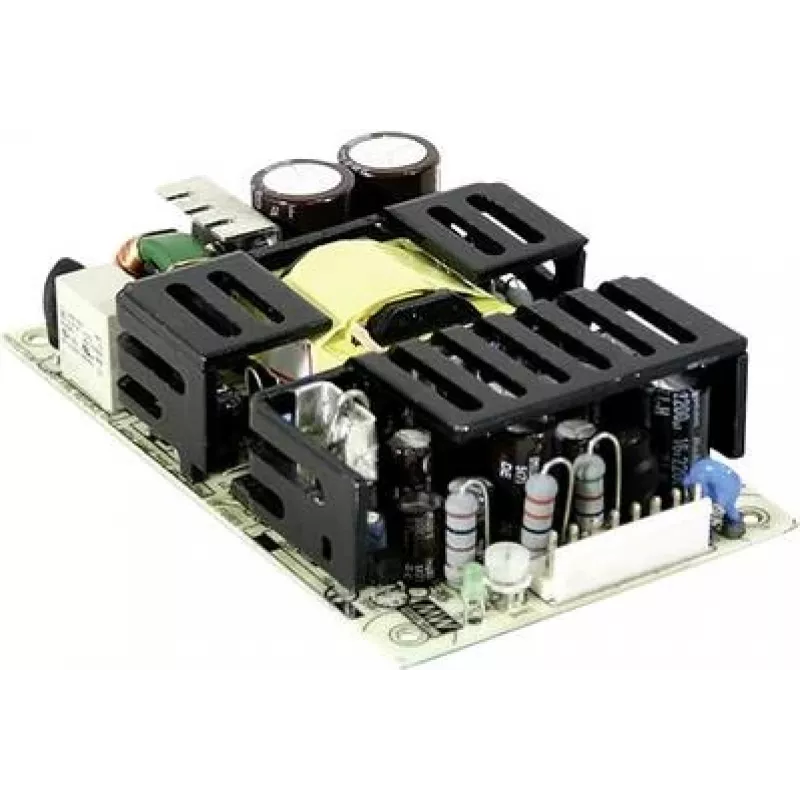

Zasilacz medyczny AC-DC MEAN WELL RPT-75B o otwartej ramie dostarcza trzy wyjścia: 5 V DC przy 8 A, +12 V DC przy 4 A oraz -12 V DC przy 1 A. Przyjmuje zakres napięcia wejściowego 90–264 V AC i zapewnia do 75 W całkowitej mocy wyjściowej w kompaktowej obudowie o wymiarach około 76,2 mm × 127 mm × 31 mm. Urządzenie zostało zaprojektowane tak, aby spełniać wymagania medycznej izolacji bezpieczeństwa z dwoma MOPP i jest zgodne z dyrektywą RoHS.

Zalety

RPT-75B oferuje wiele regulowanych wyjść w pojedynczym module z otwartą ramą, umożliwiając zastosowanie w sprzęcie medycznym, który wymaga zarówno szyn dodatnich, jak i ujemnych oraz wyższego prądu zasilania 5 V. Szeroki zakres napięcia wejściowego obsługuje globalne napięcia sieciowe, a kompaktowa powierzchnia sprawia, że nadaje się do projektów systemów o ograniczonej przestrzeni. Izolacja o podwójnej klasie MOPP zapewnia zwiększone bezpieczeństwo części stosowanej u pacjenta w zastosowaniach medycznych.

Nadaje się do

• Wyróbów medycznych wymagających wielu szyn DC i izolacji klasy medycznej
• Systemów wbudowanych i oprzyrządowania z ograniczeniami przestrzennymi
• Sprzętu wymagającego stabilnego zasilania 5 V obok szyn ±12 V

Kluczowe specyfikacje

• Całkowita moc wyjściowa: 75 W
• Wyjścia: 5 V DC przy 8 A; +12 V DC przy 4 A; -12 V DC przy 1 A
• Napięcie wejściowe: 90–264 V AC
• Izolacja: dwa MOPP (izolacja medyczna)
• Wymiary (S×G×W): około 76,2 mm × 127 mm × 31 mm
• Zgodność: RoHS

Sposób użycia

Zintegruj RPT-75B ze swoim urządzeniem zgodnie z wymaganiami mechanicznymi montażu i podłączeniami elektrycznymi urządzenia. Podłącz sieć AC w zakresie 90–264 V i poprowadź wyjścia DC do odpowiednich obciążeń, przestrzegając biegunowości i limitów prądowych dla każdej szyny. Upewnij się, że urządzenie jest zainstalowane w obudowie lub układzie, który zachowuje wymagane odległości izolacyjne powierzchniowe i powietrzne dla izolacji medycznej oraz zapewnia odpowiednią wentylację do odprowadzania ciepła.

Zalecenia

Instaluj zgodnie z obowiązującymi normami bezpieczeństwa medycznego oraz instrukcjami mechanicznymi i elektrycznymi producenta. Sprawdź napięcia wyjściowe pod obciążeniem i unikaj przekraczania wartości znamionowych prądu dla każdej szyny; w razie potrzeby zapewnij odpowiednie filtrowanie i ochronę przed przepięciami na poziomie systemu.
