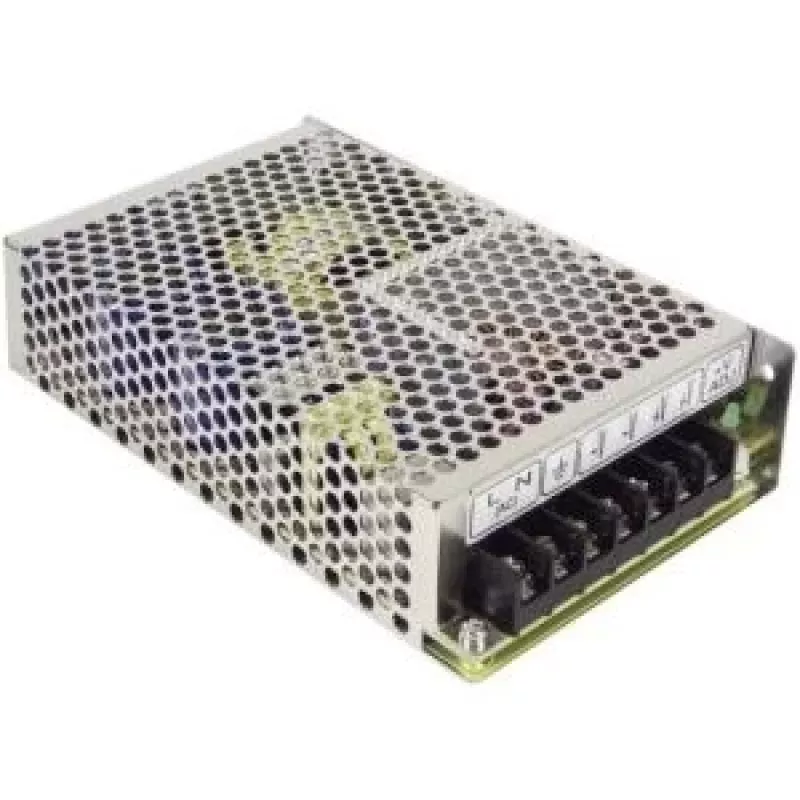

Zasilacz Mean Well RS-100-24, 108 W, AC 115–230 V, metalowy, 97×159×38 mm

Mean Well RS-100-24 to zasilacz impulsowy o mocy 108 W z uniwersalnym wejściem AC 115–230 V i częstotliwością 47–63 Hz, zapewniający stabilne napięcie wyjściowe 24 V DC do zastosowań przemysłowych i wbudowanych. Urządzenie ma kompaktową metalową obudowę o wymiarach 97×159×38 mm, tolerancję napięcia 1% i czas narastania 20 ms. Zaprojektowany do pracy ciągłej, oferuje wysoką niezawodność przy MTBF wynoszącym 260 800 godzin oraz wbudowane zabezpieczenia do bezpiecznego stosowania w systemach sterowania, automatyki i oprzyrządowania.

Zalety

Metalowa obudowa zapewnia wytrzymałość mechaniczną i lepsze odprowadzanie ciepła, a chłodzenie odbywa się przez swobodną konwekcję powietrza, co eliminuje potrzebę wymuszonej wentylacji. Wbudowane zabezpieczenia obejmują ochronę przed zwarciem, przeciążeniem i przepięciem, chroniąc podłączone urządzenia. Zasilacz wytrzymuje przepięcia do 300 VAC przez 5 sekund oraz przechodzi testy wibracyjne 5G i testy wypalania przy pełnym obciążeniu, co gwarantuje długoterminową niezawodność. Wskaźnik LED zasilania i wysoka sprawność konwersji ułatwiają instalację i eksploatację.

Zastosowanie

• Panele sterowania przemysłowego i zasilanie sterowników PLC
• Sprzęt automatyki i sterowniki procesów
• Systemy oprzyrządowania i pomiarowe
• Systemy wbudowane, urządzenia komunikacyjne i zasilanie CCTV

Kluczowe specyfikacje

• Moc wyjściowa: 108 W
• Tolerancja napięcia wyjściowego: ±1%
• Zakres napięcia wejściowego: 115–230 V AC, 47–63 Hz
• Czas rozruchu / narastania: 20 ms
• Metoda chłodzenia: swobodna konwekcja powietrza
• Obudowa: metalowa, wymiary 97×159×38 mm
• Odporność na przepięcia: wytrzymuje 300 VAC przez 5 sekund
• Zakres temperatury pracy: do 70 °C otoczenia
• MTBF: 260 800 godzin
• Wskaźnik: LED sygnalizujący zasilanie
• Zabezpieczenia: przeciwzwarciowe, przeciążeniowe, przepięciowe
• Cechy niezawodności: test wypalania przy pełnym obciążeniu, odporność na wibracje

Sposób użycia

Zainstaluj zasilacz na stabilnej powierzchni lub szynie DIN zgodnie z instrukcją montażu, zapewniając odpowiednią wentylację wokół metalowej obudowy dla chłodzenia konwekcyjnego. Podłącz wejście AC do odpowiednio dobranego zasilania sieciowego w zakresie 115–230 V AC i zachowaj właściwą biegunowość przy podłączaniu wyjścia DC do obciążenia. Sprawdź wskaźnik LED, aby potwierdzić włączenie zasilania, i zmierz napięcie wyjściowe multimetrem przed podłączeniem wrażliwych urządzeń. Przestrzegaj norm bezpieczeństwa dotyczących okablowania i uziemienia, aby zapobiec zagrożeniom elektrycznym.

Zalecenia

Aby zapewnić niezawodną długoterminową pracę, utrzymuj temperaturę otoczenia poniżej maksymalnej wartości znamionowej, unikaj blokowania ścieżek wentylacyjnych i ogranicz narażenie na nadmierne wibracje pomimo tolerancji urządzenia na wibracje. Stosuj odpowiednie przekroje przewodów i bezpieczniki w obwodach wejściowych i wyjściowych oraz wykonaj wstępne testy pod obciążeniem, aby potwierdzić stabilne napięcie 24 V przed podłączeniem krytycznych urządzeń.
