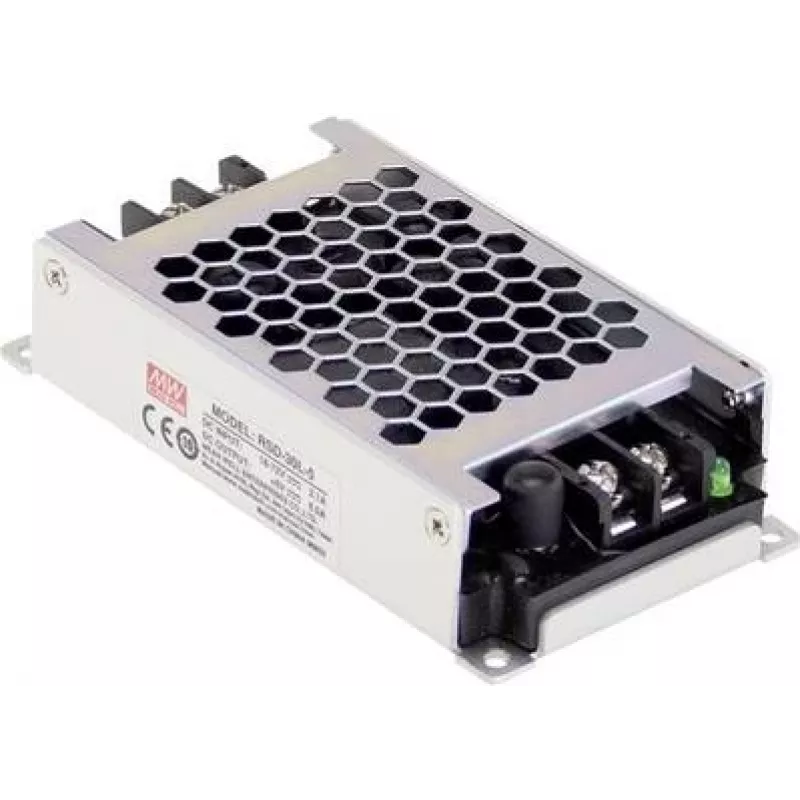

Zasilacz MEAN WELL RSD-30G-5, 30 W, 5 V, 6 A, RoHS, 60×113×25 mm

MEAN WELL RSD-30G-5 to kompaktowy zamknięty konwerter DC-DC o mocy 30 W, zapewniający regulowane napięcie wyjściowe 5 V przy prądzie do 6 A z zakresu napięć wejściowych 9–36 V DC. Zaprojektowany z myślą o wymagających środowiskach, oferuje wzmocnioną izolację między wejściem a wyjściem oraz zgodność z normą kolejową EN50155. Jego niewielkie wymiary (60 × 113 × 25 mm) i zgodność z RoHS sprawiają, że doskonale nadaje się do elektroniki wbudowanej, paneli sterowniczych i kompaktowych instalacji zasilających, gdzie wymagane jest niezawodne napięcie 5 V.

Zalety

Konwerter zapewnia stabilną regulację napięcia 5 V do 6 A z niskim tętnieniem wyjściowym, izolację 4000 Vdc między wejściem a wyjściem dla zwiększonego bezpieczeństwa oraz szeroką tolerancję napięcia wejściowego, która obsługuje źródła prądu stałego w motoryzacji i przemyśle. Zgodność z EN50155 gwarantuje przydatność w zastosowaniach kolejowych, natomiast zamknięta obudowa i kompaktowe wymiary upraszczają montaż w ograniczonej przestrzeni. Zgodność z RoHS umożliwia stosowanie w projektach z ograniczeniami środowiskowymi i bezpieczeństwa.

Zastosowanie

• Komputery jednopłytkowe i kontrolery wbudowane wymagające zasilania 5 V
• Przetworniki sygnałów, czujniki i moduły komunikacyjne w systemach kolejowych i przemysłowych
• Moduły automatyki niskiej mocy i panele sterownicze
• Systemy zasilane bateryjnie lub pojazdowe z napięciem 9–36 V DC

Kluczowe specyfikacje

• Wyjście: 5 V DC, maksymalnie 6 A
• Zakres wejściowy: 9–36 V DC
• Moc znamionowa: 30 W
• Izolacja: 4000 V DC między wejściem a wyjściem
• Normy: zgodność z EN50155 (kolejowa)
• Zamknięta metalowa obudowa, kompaktowe wymiary 60 × 113 × 25 mm
• Zgodność z RoHS

Jak używać

Podłączyć konwerter do odpowiedniego źródła prądu stałego w zakresie 9–36 V, przestrzegając właściwej polaryzacji i bezpiecznych połączeń zaciskowych. Zastosować odpowiednie okablowanie i bezpieczniki po stronie wejściowej w celu ochrony przed zwarciami i nadprądem. Zamontować zamknięty moduł w miejscu zapewniającym odpowiednią wentylację i podparcie mechaniczne; nie zasłaniać powierzchni chłodzących. Przed podłączeniem wrażliwych układów elektronicznych sprawdzić napięcie wyjściowe pod obciążeniem i upewnić się, że podłączone obciążenie nie przekracza maksymalnej wartości 6 A.

Zalecenia

W celu zapewnienia niezawodnej długotrwałej pracy, utrzymywać temperaturę otoczenia w określonym zakresie roboczym, stosować skręcone lub ekranowane przewody w instalacjach wrażliwych sygnałowo oraz dodawać zewnętrzne filtrowanie lub ograniczanie przepięć, jeśli instalacja jest narażona na silne zakłócenia elektryczne lub szybkie stany przejściowe.
