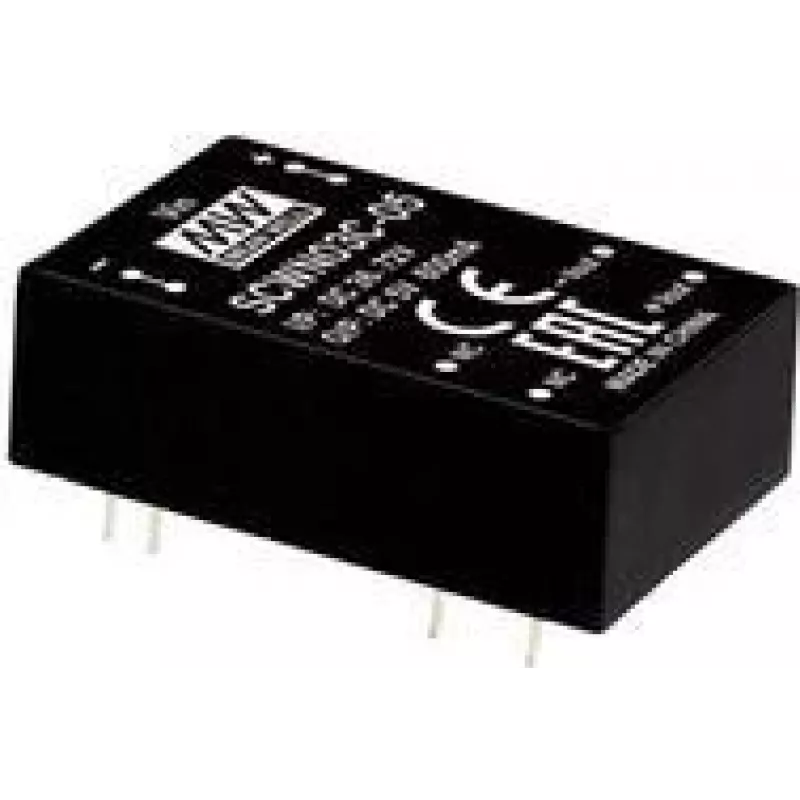

Zasilacz MEAN WELL SCWN03E-05 3W 5V 0.6A RoHS

MEAN WELL SCWN03E-05 to kompaktowy, regulowany przetwornik DC-DC z pojedynczym wyjściem, zaprojektowany w celu dostarczania stabilnego napięcia wyjściowego 5 V przy maksymalnym prądzie 0,6 A z zakresu wejściowego 4,5–9 V DC. Moduł zapewnia izolację wejście-wyjście na poziomie 3000 VDC i jest dostarczany w obudowie DIP do montażu przewlekanego. Oferuje rozwiązanie zasilania o małej powierzchni dla projektów elektronicznych, które wymagają regulowanego niskonapięciowego źródła i podstawowej izolacji, spełniając jednocześnie wymogi RoHS.

Zalety

SCWN03E-05 zapewnia regulowane wyjście 5 V przy prądzie do 0,6 A w obwiedni mocy 3 W, łącząc kompaktowe rozmiary i montaż przewlekany w celu łatwej integracji z płytką. Wysoka izolacja wejście-wyjście (3000 VDC) zwiększa bezpieczeństwo i ochronę w zastosowaniach, w których potrzebna jest separacja galwaniczna. Zgodność z RoHS gwarantuje, że produkt spełnia wymagania środowiskowe dotyczące ograniczenia substancji niebezpiecznych.

Odpowiednie do

• Zasilanie systemów wbudowanych i mikrokontrolerów
• Elektroniki sterowania przemysłowego wymagającej izolacji
• Prototypowania i napraw starszych konstrukcji z montażem przewlekanym

Kluczowe specyfikacje

• Producent: MEAN WELL
• Model: SCWN03E-05 (MPN: SCWN03E-05)
• Wyjście: 5 V DC, 0,6 A (3 W)
• Zakres napięcia wejściowego: 4,5–9 V DC
• Izolacja: 3000 VDC wejście-wyjście
• Obudowa: DIP przewlekana
• Zgodność: RoHS
• EAN: 4021087041775

Jak używać

Zamontuj SCWN03E-05 na płytce drukowanej za pomocą przewlekanych wyprowadzeń DIP i upewnij się, że orientacja pinów wejściowych i wyjściowych jest zgodna z projektem płytki. Doprowadź napięcie wejściowe w zakresie 4,5–9 V DC i sprawdź poprawność uziemienia. Po podłączeniu zmierz napięcie wyjściowe, aby potwierdzić stabilne zasilanie 5 V przed podłączeniem wrażliwych obciążeń. Przestrzegaj wytycznych producenta dotyczących odstępów i drogi upływu, aby zachować znamionową izolację.

Zalecenia

Używaj modułu w granicach znamionowych wartości wejściowych i wyjściowych, zapewnij odpowiednią wentylację lub obniżanie wartości znamionowych podczas pracy przy maksymalnym obciążeniu oraz przestrzegaj najlepszych praktyk dotyczących projektu płytki drukowanej i odstępów drogi upływu, aby zachować integralność izolacji 3000 VDC.
