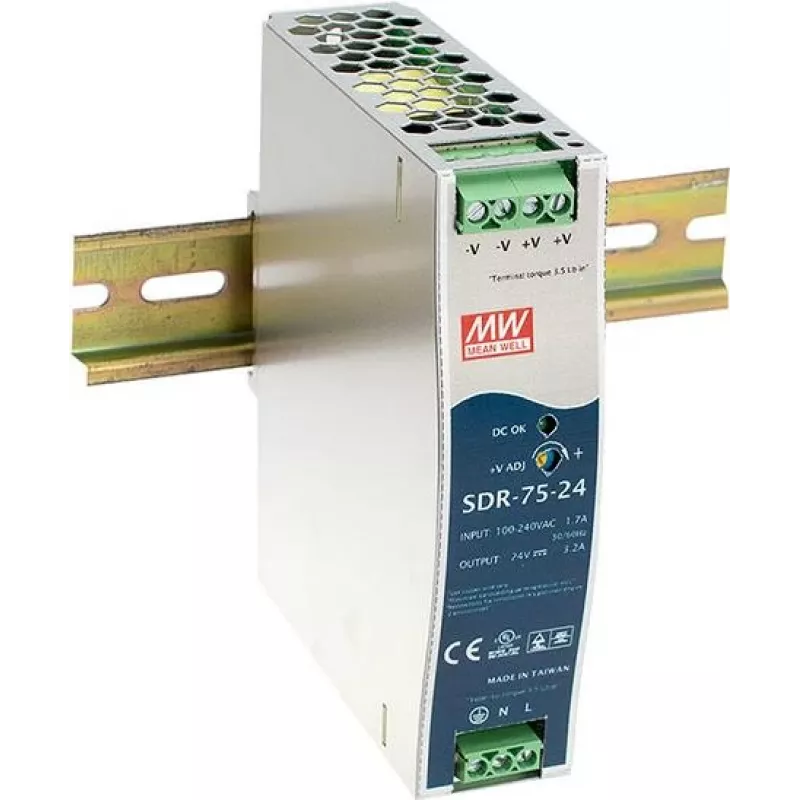

Zasilacz MEAN WELL SDR-75-24 77W Metaliczny

Zasilacz MEAN WELL SDR-75-24 77W Metaliczny to kompaktowy zasilacz przemysłowy dostarczający napięcie wyjściowe 24 V DC o mocy ciągłej 77 W i zdolności szczytowej do 150% przez krótki czas. Zaprojektowany do montażu na szynie DIN w szafach sterowniczych, akceptuje szeroki zakres napięcia wejściowego AC od 88 do 264 V i oferuje wysoką sprawność konwersji energii do 90%. Metalowa obudowa i chłodzenie konwekcyjne umożliwiają bezgłośną pracę bez wentylatorów, a certyfikaty bezpieczeństwa dla środowisk przemysłowych zapewniają zgodność z odpowiednimi normami.

Zalety

Ten zasilacz łączy kompaktowe wymiary z niezawodną wydajnością: wąska szerokość 32 mm umożliwia gęste zabudowanie w panelach sterowniczych, a ciągła moc wyjściowa 77 W z 150% przeciążalnością szczytową wspiera wymagające warunki rozruchu lub prądu rozruchowego. Wysoka sprawność i niskie straty mocy redukują generowanie ciepła, poprawiając niezawodność i obniżając naprężenia związane z temperaturą otoczenia. Urządzenie przechodzi test wygrzewania przy 100% obciążeniu i ma wysoki MTBF, co przyczynia się do długiej żywotności. Montaż na standardowych szynach DIN TS-35/7,5 lub 15 upraszcza integrację i konserwację.

Zastosowanie

• Szafy sterownicze automatyki przemysłowej
• Sprzęt sygnalizacyjny i komunikacyjny
• Moduły PLC i I/O
• Systemy sterowania maszynami i procesami
• Zdalny monitoring i oprzyrządowanie

Kluczowe parametry

• Napięcie wyjściowe: 24 V DC
• Ciągła moc wyjściowa: 77 W
• Zdolność przeciążeniowa: do 150% (krótkotrwała)
• Zakres napięcia wejściowego: 88–264 V AC
• Sprawność: do 90%
• Metoda chłodzenia: swobodna konwekcja powietrza (bez wentylatora)
• Wymiary (szer. × głęb. × wys.): 32 mm × 102 mm × 125,2 mm
• Montaż: szyna DIN TS-35/7,5 lub TS-35/15
• Normy bezpieczeństwa: certyfikaty UL508 i TUV EN60950-1
• Wygrzewanie: przeprowadzony test przy 100% obciążeniu
• Niezawodność: wysoki MTBF (średni czas między awariami)

Jak używać

Zainstalować urządzenie na kompatybilnej szynie DIN TS-35 wewnątrz odpowiednio wentylowanej obudowy. Podłączyć zasilanie AC do zacisków wejściowych, przestrzegając polaryzacji i podłączenia uziemienia ochronnego. Podłączyć obciążenie 24 V DC do zacisków wyjściowych, upewniając się, że całkowite obciążenie nie przekracza znamionowej wartości ciągłej 77 W podczas normalnej pracy; uwzględnić krótkotrwałą przeciążalność przy doborze do prądów rozruchowych. Przed włączeniem zasilania zweryfikować instalację zgodnie z obowiązującymi przepisami elektrycznymi i dokumentacją bezpieczeństwa sprzętu.

Zalecenia

Umieścić zasilacz w miejscu o niezakłóconym przepływie powietrza, aby utrzymać chłodzenie konwekcyjne; unikać montażu w pobliżu źródeł ciepła. Dla stabilnej pracy utrzymywać temperaturę otoczenia w określonym zakresie roboczym urządzenia i upewnić się, że złącza są dokręcone zalecanym momentem. Zastosować odpowiednie bezpieczniki na obwodach wejściowych i wyjściowych oraz przestrzegać lokalnych przepisów dotyczących uziemienia i urządzeń ochronnych.
