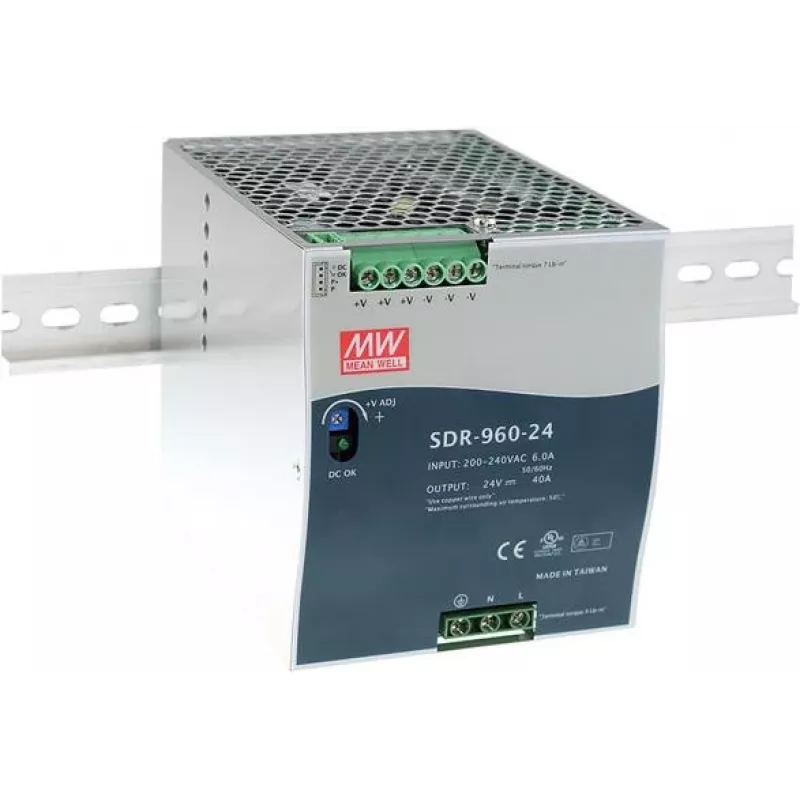

Zasilacz MEAN WELL SDR-960-24

Zasilacz MEAN WELL SDR-960-24 to metalowy zasilacz o mocy 960 W przeznaczony do sterowania przemysłowego i montażu na szynie DIN. Akceptuje napięcie wejściowe AC od 180 do 264 VAC, zapewnia nominalne napięcie wyjściowe 24 V DC z 130% obciążalnością szczytową (moc szczytowa 1248 W) oraz posiada wbudowany aktywny PFC zgodny z EN61000-3-2. Urządzenie charakteryzuje się smukłą szerokością 110 mm, niskim rozpraszaniem mocy przy sprawności do 94% oraz średnim czasem bezawaryjnym MTBF wynoszącym 69 800 godzin. Spełnia normy bezpieczeństwa i odporności, w tym EN60950-1, UL508 i EN61000-6-2, i jest dostarczany po 100% testach obciążeniowych.

Zalety

SDR-960-24 oferuje wysoką sprawność (do 94%) i smukły profil 110 mm odpowiedni do obudów o ograniczonej przestrzeni. Wbudowany aktywny PFC poprawia kompatybilność z siecią, a obwód ograniczania prądu stałego i liczne funkcje zabezpieczeń (przed zwarciem, przeciążeniem, przepięciem i przegrzaniem) zapewniają niezawodną pracę. Urządzenie obsługuje dzielenie prądu do 3840 W (3+1) dla skalowalnej mocy, zawiera styk przekaźnika DC OK do monitorowania zewnętrznego i jest zatwierdzone do sprzętu sterowania przemysłowego (UL508).

Zastosowanie

• Panele sterowania przemysłowego i systemy automatyki
• Dystrybucja zasilania montowana na szynie DIN w szafach maszynowych
• Aplikacje wymagające wysokowydajnego zasilania 24 V i dzielenia prądu
• Systemy potrzebujące odporności na poziomie EN61000-6-2 i zatwierdzenia UL508

Główne specyfikacje

• Marka: MEAN WELL
• Model: SDR-960-24
• Moc wyjściowa: 960 W (1248 W w szczycie, 130% obciążalności szczytowej)
• Napięcie wyjściowe: 24 V DC
• Zakres napięcia wejściowego AC: 180–264 VAC
• Sprawność: do 94%
• Wymiary (S×G×W): 110 × 150 × 125,2 mm
• Chłodzenie: konwekcyjne (bez wentylatora)
• Zabezpieczenia: przed zwarciem, przeciążeniem, przepięciem, przegrzaniem
• Montaż na szynie DIN: TS-35/7,5 lub 15
• Zatwierdzenia/normy: UL508, EN60950-1, EN61000-6-2, EN61000-3-2 (PFC)
• Dzielenie prądu: do 3840 W (3+1)
• MTBF: 69 800 godzin

Sposób użycia

Zainstaluj zasilacz na szynie DIN TS-35/7,5 lub 15 wewnątrz odpowiednio wentylowanej szafy elektrycznej, zapewniając swobodną konwekcję powietrza wokół urządzenia. Podłącz wejście AC do źródła 180–264 VAC i zweryfikuj prawidłowe okablowanie i uziemienie zgodnie z lokalnymi przepisami elektrycznymi. Podłącz wyjścia 24 V DC do obciążenia, a jeśli wymagana jest większa moc, skonfiguruj równoległe dzielenie prądu dla maksymalnie czterech jednostek (3+1) zgodnie z instrukcjami producenta. Monitoruj styk przekaźnika DC OK do zewnętrznego nadzoru i upewnij się, że środowisko mieści się w dopuszczalnych granicach temperatury.

Zalecenia

W celu niezawodnej długotrwałej pracy zasilacz należy przechowywać w czystej, dobrze wentylowanej obudowie, unikać blokowania przepływu powietrza, sprawdzać okablowanie przed włączeniem i postępować zgodnie z wytycznymi MEAN WELL dotyczącymi łączenia równoległego jednostek i ustawień zabezpieczeń.
