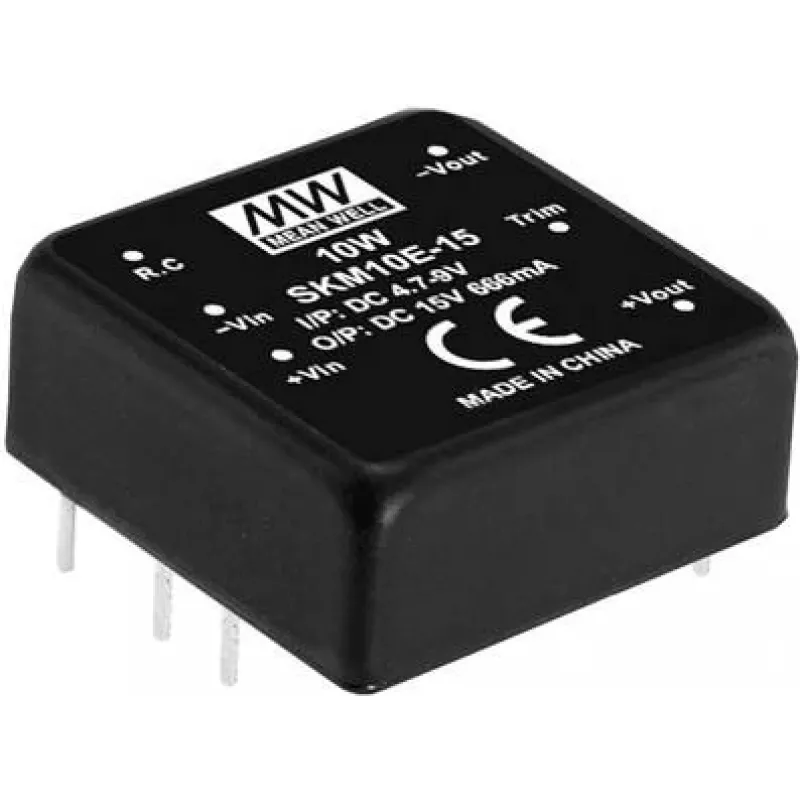

Zasilacz MEAN WELL SKM10E-15 10 W 15 V 0,67 A

MEAN WELL SKM10E-15 to ultra-kompaktowy przetwornica DC-DC do montażu na płytce drukowanej w obudowie DIP przelotowej o wymiarach około 1" x 1". Przyjmuje zakres napięcia wejściowego 4,7–9 V DC i zapewnia pojedyncze regulowane wyjście 15 V DC o prądzie do 0,67 A (10 W). Moduł jest zgodny z RoHS i waży około 18 g, przeznaczony do integracji na płytkach drukowanych, gdzie wymagane jest małe, niezawodne zasilanie 15 V.

Zalety

SKM10E-15 oferuje kompaktową powierzchnię i montaż przelotowy DIP ułatwiający montaż na płytce drukowanej. Zapewnia stałe wyjście 15 V o mocy 10 W i prostą konstrukcję z pojedynczym wyjściem, która zmniejsza złożoność systemu. Niska waga i zgodność z RoHS sprawiają, że nadaje się do projektów wrażliwych na ograniczenia przestrzenne i regulacyjne.

Zastosowanie

• Systemy wbudowane i płyty sterujące wymagające małego zasilania 15 V
• Moduły przemysłowe i instrumentacyjne o ograniczonej przestrzeni na płytce drukowanej
• Produkcja seryjna i montaż, gdzie preferowany jest montaż przelotowy

Kluczowe specyfikacje

• Marka: mean well
• Model (MPN): SKM10E-15
• Napięcie wejściowe: 4,7–9 V DC
• Napięcie wyjściowe: 15 V DC
• Prąd wyjściowy: 0,67 A
• Moc wyjściowa: 10 W
• Obudowa: DIP przelotowa, montaż na płytce drukowanej
• Rozmiar: około 1" x 1"
• Zgodny z RoHS
• Waga: ~18 g
• Ilość w opakowaniu: 300 szt.

Jak używać

Zamontuj SKM10E-15 na płytce drukowanej za pomocą pinów przelotowych DIP i przylutuj zgodnie ze standardowymi praktykami montażu PCB. Zapewnij zasilanie wejściowe w określonym zakresie 4,7–9 V DC i przestrzegaj polaryzacji. Poprowadź odpowiednie odsprzęganie wejściowe i wyjściowe oraz uziemienie zgodnie z wytycznymi dotyczącymi układu płytki. Upewnij się, że warunki termiczne modułu i temperatura otoczenia są odpowiednie do ciągłej pracy przy wymaganym obciążeniu.

Zalecenia

Aby zapewnić niezawodne działanie, stosuj odpowiednie filtrowanie wejściowe i odsprzęganie wyjściowe, zachowaj zalecane temperatury lutowania dla elementów przelotowych i zapewnij wystarczającą powierzchnię miedzi na płytce drukowanej do odprowadzania ciepła. Sprawdź, czy źródło wejściowe może dostarczać prądy przejściowe i czy limit prądu wyjściowego 0,67 A spełnia wymagania podłączonego obciążenia.
