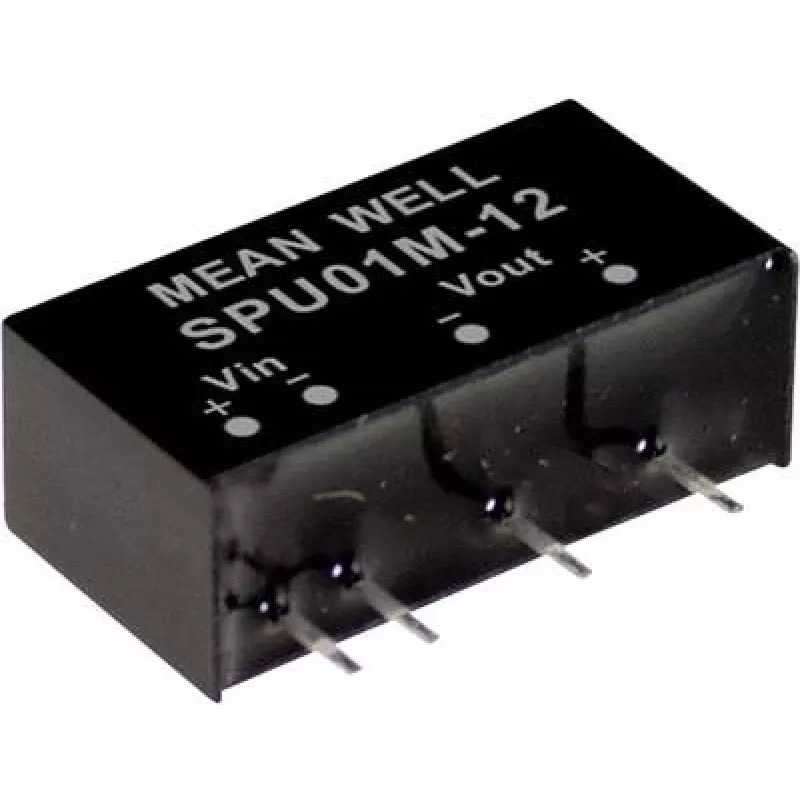

Zasilacz MEAN WELL SPU01M-12 1 W 12 V 10,8–13,2 V

MEAN WELL SPU01M-12 to kompaktowy przetwornica DC-DC montowana na PCB, przeznaczona do systemów z pojedynczym wyjściem 12 V. Akceptuje nominalny zakres wejściowy 10,8–13,2 V DC i dostarcza do 0,084 A (1 W) przy 12 V w obudowie SIP do montażu przewlekanego, odpowiednia do niskomocowych układów wbudowanych i przemysłowych. Urządzenie jest zgodne z RoHS i przeznaczone do niezawodnej, oszczędzającej miejsce konwersji mocy na płytkach drukowanych.

Zalety

Przetwornica zapewnia stabilizowane wyjście 12 V z wąskiego okna wejściowego DC w małej obudowie SIP do montażu przewlekanego, co upraszcza integrację z PCB i montaż. Jej niska moc znamionowa i kompaktowe wymiary sprawiają, że nadaje się do zastosowań, gdzie ograniczona jest przestrzeń na płycie i koszt komponentów. Zgodność z RoHS zapewnia spełnienie powszechnych norm środowiskowych.

Odpowiednie do

• Niskomocowych systemów wbudowanych i komputerów jednopłytkowych
• Modułów czujników i układów akwizycji danych
• Płytek sterowania przemysłowego i urządzeń monitorujących
• Sprzętu zasilanego bateriami pracującego w pobliżu 12 V

Kluczowe specyfikacje

• Producent: MEAN WELL
• Model (MPN): SPU01M-12
• Napięcie wejściowe: 10,8–13,2 V DC
• Napięcie wyjściowe: 12 V DC
• Prąd wyjściowy: 0,084 A (1 W)
• Obudowa: SIP do montażu przewlekanego
• Normy: zgodność z RoHS
• EAN: 4021087040792

Sposób użycia

Zainstaluj SPU01M-12 na PCB za pomocą pinów SIP do montażu przewlekanego i upewnij się co do właściwej polaryzacji zasilania wejściowego. Zapewnij stabilne napięcie wejściowe DC w zakresie 10,8–13,2 V i sprawdź wyjście za pomocą multimetru przed podłączeniem wrażliwych obciążeń. Postępuj zgodnie z zaleceniami MEAN WELL dotyczącymi rozmieszczenia na płytce i odstępów w celu odprowadzania ciepła oraz unikaj przekraczania mocy znamionowej 1 W.

Zalecenia

Używaj przetwornicy w jej określonym zakresie wejściowym i limicie mocy; dodaj filtrowanie wejściowe i bezpiecznik, jeśli aplikacja jest narażona na stany przejściowe lub ryzyko odwrotnej polaryzacji. Przy ciągłej pracy blisko maksymalnego obciążenia zapewnij odpowiednie chłodzenie PCB i unikaj przedłużonej pracy powyżej znamionowej mocy wyjściowej 1 W.
