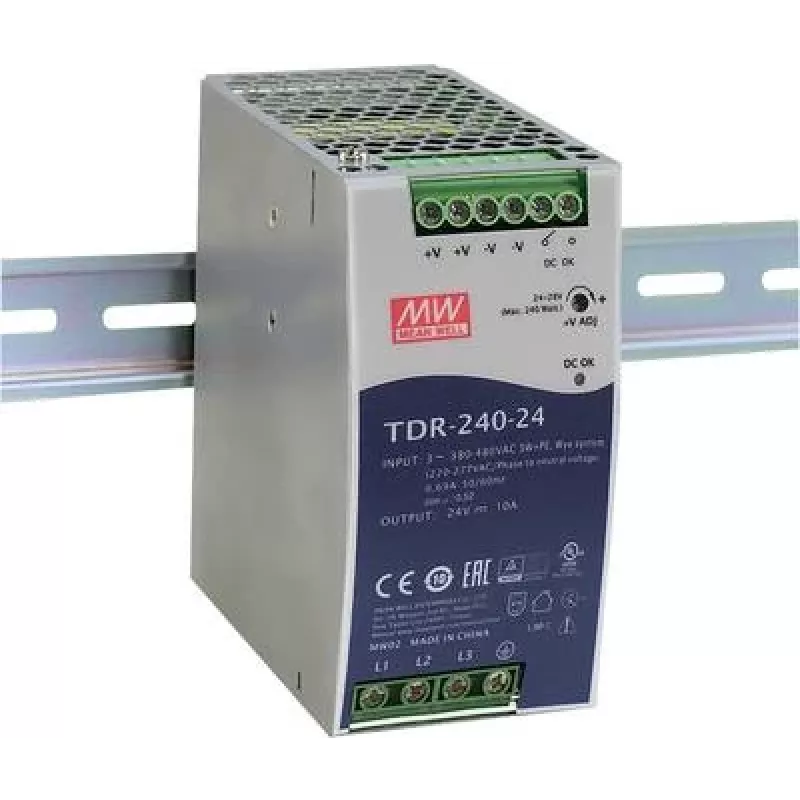

Zasilacz MEAN WELL TDR-240-24

MEAN WELL TDR-240-24 to przemysłowy trójfazowy zasilacz AC-DC na szynę DIN z korekcją współczynnika mocy (PFC) i funkcją stałoprądową. Zapewnia napięcie wyjściowe 24 V DC o natężeniu do 10 A (240 W) i posiada sygnał DC OK do monitorowania stanu. Urządzenie akceptuje szeroki zakres napięcia wejściowego 340–550 V i spełnia wymagania RoHS, a jego kompaktowa obudowa ma wymiary 63 mm (szer.) × 113,5 mm (gł.) × 125,2 mm (wys.).

Zalety

TDR-240-24 oferuje stabilne napięcie wyjściowe 24 V DC ze sterowaniem stałoprądowym i zintegrowanym PFC, co poprawia parametry po stronie wejściowej. Obudowa na szynę DIN i kompaktowe wymiary sprawiają, że nadaje się do szaf sterowniczych o ograniczonej przestrzeni. Wbudowany sygnał DC OK umożliwia łatwą integrację z systemami monitorowania lub alarmowymi, a zgodność z RoHS zapewnia spełnienie powszechnych norm środowiskowych.

Zastosowanie

• Panele sterownicze przemysłowe i urządzenia automatyki
• Trójfazowe systemy zasilania wymagające montażu na szynie DIN
• Aplikacje potrzebujące niezawodnego zasilania 24 V DC z funkcją stałoprądową

Kluczowe specyfikacje

• Model: MEAN WELL TDR-240-24 (MPN: TDR-240-24)
• Wyjście: 24 V DC, 10 A, 240 W
• Zakres napięcia wejściowego: 340–550 V AC (trójfazowe)
• Funkcje: Korekcja współczynnika mocy (PFC), tryb stałoprądowy, sygnał DC OK
• Zgodność: RoHS
• Wymiary: 63 mm (szer.) × 113,5 mm (gł.) × 125,2 mm (wys.)
• Opakowanie: 12 sztuk w opakowaniu
• Marka: mean well
• EAN: 4021087047999

Sposób użycia

Zamontuj TDR-240-24 na standardowej szynie DIN wewnątrz szafy sterowniczej. Podłącz trójfazowe wejście AC zgodnie ze schematem połączeń w instrukcji producenta, przestrzegając zasad bezpieczeństwa i uziemienia. Podłącz wyjście 24 V DC do obciążenia, przestrzegając maksymalnego prądu znamionowego 10 A. Użyj zacisku DC OK do podłączenia obwodów monitorujących lub alarmowych. Postępuj zgodnie z instrukcjami instalacji i uruchomienia dostarczonymi przez MEAN WELL, aby zapewnić prawidłowe działanie.

Zalecenia

Zainstaluj urządzenie w dobrze wentylowanej obudowie i unikaj umieszczania elementów generujących ciepło bezpośrednio nad nim. Sprawdź napięcie wejściowe i okablowanie przed włączeniem zasilania. Aby zapewnić niezawodną długotrwałą pracę, utrzymuj obciążenie wyjścia w granicach znamionowych i przestrzegaj procedur okresowej kontroli i konserwacji zalecanych przez producenta.
