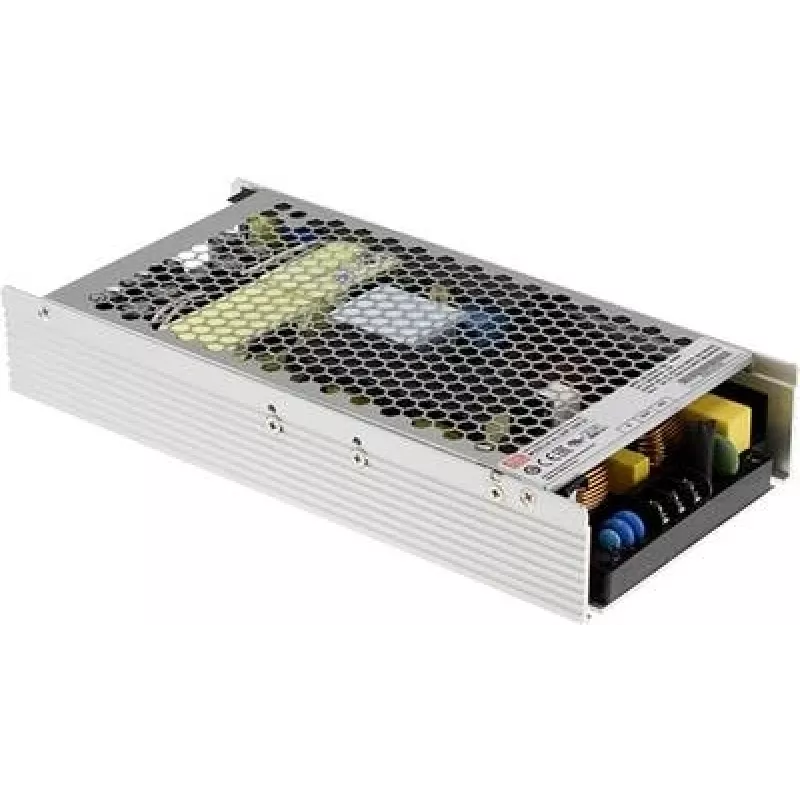

Zasilacz MEAN WELL UHP-1000-48

MEAN WELL UHP-1000-48 to smukły zamknięty zasilacz AC-DC z aktywnym PFC, dostarczający pojedyncze napięcie wyjściowe 48 V DC przy natężeniu do 21 A (1000 W). Obsługuje szeroki zakres wejściowy 90–264 V AC, spełnia wymagania RoHS i jest przeznaczony do instalacji wymagających kompaktowego adaptera dużej mocy z funkcjami zdalnego włączania/wyłączania oraz sygnałem DC OK. Jego kompaktowe wymiary to 115 mm (szer.) × 240 mm (gł.) × 41 mm (wys.), a dostarczany jest w opakowaniach po 8 sztuk.

Zalety

Urządzenie zapewnia wysoką gęstość mocy w smukłej zamkniętej obudowie i zawiera korekcję współczynnika mocy dla lepszej wydajności wejściowej. Zdalne włączanie/wyłączanie oraz sygnał DC OK umożliwiają sterowanie i monitorowanie na poziomie systemowym. Zgodność z RoHS gwarantuje spełnienie powszechnych wymagań środowiskowych, a szeroki zakres napięcia wejściowego AC obsługuje globalne napięcia sieciowe.

Zastosowanie

• Systemy sterowania przemysłowego
• Sprzęt telekomunikacyjny
• Oświetlenie LED i oznakowanie
• Systemy wbudowane i urządzenia montowane w szafach
• Ładowanie akumulatorów i dystrybucja prądu stałego

Kluczowe specyfikacje

• Model: MEAN WELL UHP-1000-48 (MPN: UHP-1000-48)
• Wyjście: 48 V DC, 21 A, 1000 W
• Napięcie wejściowe: 90–264 V AC
• Rodzaj obudowy: smukły zamknięty zasilacz
• Funkcje: Aktywny PFC, Zdalne włączanie/wyłączanie, Sygnał DC OK
• Zgodność: RoHS
• Wymiary: 115 × 240 × 41 mm (szer. × gł. × wys.)
• Ilość w opakowaniu: 8 szt.

Jak używać

Zainstaluj UHP-1000-48 w miejscu z odpowiednią wentylacją i pewnym montażem odpowiednim dla zamkniętych zasilaczy. Podłącz wejście AC do kompatybilnego źródła 90–264 V AC, podłącz wyjście 48 V DC do obciążenia z zachowaniem biegunowości i użyj zacisków zdalnego włączania/wyłączania do sterowania systemem. Monitoruj sygnał DC OK, jeśli wymagana jest integracja z systemem nadzoru. Podczas instalacji przestrzegaj standardowych praktyk bezpieczeństwa i lokalnych przepisów elektrycznych.

Zalecenia

Zapewnij odpowiedni przepływ powietrza wokół urządzenia, unikaj montażu w pobliżu źródeł ciepła i upewnij się, że podłączone obciążenie nie przekracza wartości znamionowej 21 A. Przed włączeniem sprawdź okablowanie i uziemienie oraz zapoznaj się z arkuszem danych producenta w celu uzyskania szczegółowych informacji na temat zabezpieczeń, krzywych obniżania wartości znamionowych i schematów instalacji.
