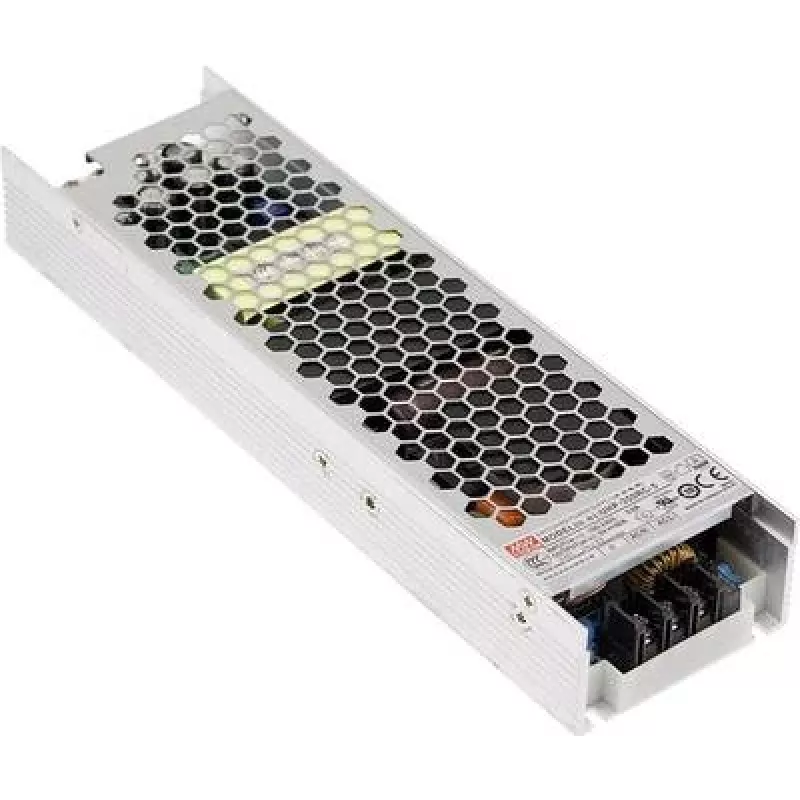

Zasilacz MEAN WELL UHP-350-24

MEAN WELL UHP-350-24 to smukły zamknięty zasilacz AC-DC z pojedynczym wyjściem i aktywną korekcją współczynnika mocy (PFC). Akceptuje szeroki zakres napięcia wejściowego 90–264 VAC i dostarcza stabilne napięcie wyjściowe 24 VDC przy prądzie do 14,6 A (350 W). Urządzenie jest kompaktowe (62 × 220 × 31 mm), zgodne z dyrektywą RoHS i zaprojektowane do integracji w szafach sterowniczych, urządzeniach przemysłowych oraz innych aplikacjach wymagających niezawodnego źródła zasilania 24 V. Opakowania zawierają 16 sztuk.

Zalety

UHP-350-24 oferuje wysokowydajne wyjście 24 V DC z wbudowanym PFC, co poprawia zachowanie sieci i zmniejsza zniekształcenia harmoniczne. Jego smukła, zamknięta obudowa oszczędza miejsce, zapewniając jednocześnie bezpieczeństwo elektryczne i ekranowanie EMI. Szeroka kompatybilność napięcia wejściowego umożliwia stosowanie w różnych środowiskach elektrycznych, a zgodność z RoHS zapewnia mniejszy wpływ na środowisko.

Zastosowanie

• Systemy sterowania przemysłowego i urządzenia automatyki
• Sterowniki oświetlenia LED i zasilanie oznakowań
• Systemy wbudowane i sprzęt telekomunikacyjny
• Stanowiska testowe i potrzeby laboratoryjne

Kluczowe specyfikacje

• Model: MEAN WELL UHP-350-24 (MPN: UHP-350-24)
• Wyjście: 24 V DC, 14,6 A (350 W)
• Napięcie wejściowe: 90–264 VAC
• Wymiary: 62 mm (szer.) × 220 mm (gł.) × 31 mm (wys.)
• Typ: Smukły zamknięty zasilacz z pojedynczym wyjściem z PFC
• Zgodność: RoHS
• Ilość w opakowaniu: 16 sztuk na opakowanie

Sposób użycia

Zamontować UHP-350-24 w odpowiedniej obudowie lub na szynie DIN zgodnie z zaleceniami projektanta urządzenia, zapewniając odpowiednią wentylację i odstępy wokół urządzenia. Podłączyć wejście sieciowe AC (90–264 VAC) do wyznaczonych zacisków wejściowych, a wyjście 24 VDC podłączyć do obciążenia, przestrzegając polaryzacji. Sprawdzić, czy łączne obciążenie nie przekracza 14,6 A, i przestrzegać lokalnych przepisów dotyczących okablowania i norm bezpieczeństwa podczas instalacji.

Zalecenia

Zasilacz należy umieścić w suchym, wentylowanym miejscu, unikać narażenia na atmosfery korozyjne i zapewnić określony odstęp dla odprowadzania ciepła. Zastosować odpowiednie bezpieczniki po stronie wejściowej i w razie potrzeby zastosować zabezpieczenie nadprądowe na wyjściu, jeśli aplikacja wymaga dodatkowego bezpieczeństwa.
