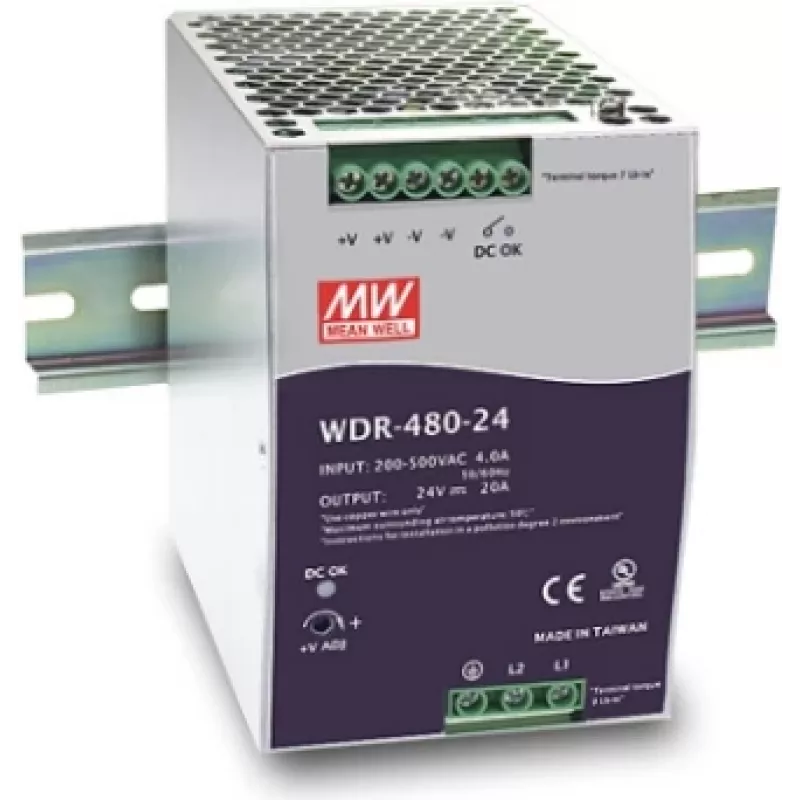

Zasilacz MEAN WELL WDR-480-24

MEAN WELL WDR-480-24 to zasilacz na szynę DIN o mocy 480 W z szerokim zakresem napięcia wejściowego AC 180–550 V i pasywnym chłodzeniem (konwekcja swobodna). Zapewnia wyjście 24 V z tolerancją napięcia 1%, czasem narastania 150 ms i jest przeznaczony do zastosowań przemysłowych z aprobatami UL508 i IEC60950-1 CB. Urządzenie jest kompaktowe (85 mm × 128,5 mm × 125,2 mm), obsługuje pracę dwufazową, zawiera wbudowany styk przekaźnika DC OK i przechodzi 100% test wypalania przy pełnym obciążeniu dla niezawodności.

Zalety

WDR-480-24 oferuje wysoką sprawność (do 93%), która zmniejsza wydzielanie ciepła, szeroki zakres napięcia wejściowego do radzenia sobie ze zmiennymi źródłami AC oraz pasywne chłodzenie eliminujące ruchome części i zmniejszające konserwację. Kompaktowa obudowa do montażu na szynie DIN i wbudowany przekaźnik DC OK upraszczają instalację i monitorowanie systemu. Zgodność z normami UL508 i IEC60950-1 CB zapewnia przydatność do wielu zastosowań przemysłowych.

Nadaje się do

• Szaf sterowniczych przemysłowych i systemów automatyki
• Zasilania sterowników PLC, czujników i oprzyrządowania
• Sprzętu wymagającego stabilnego źródła 24 V przy zmiennych wejściach AC

Kluczowe specyfikacje

• Moc wyjściowa: 480 W
• Napięcie wyjściowe: 24 VDC; tolerancja napięcia: ±1%
• Zakres wejściowy AC: 180–550 VAC
• Sprawność: do 93%
• Chłodzenie: konwekcja swobodna (pasywne)
• Czas narastania: 150 ms
• Montaż: szyna DIN TS-35/7,5 lub 15
• Zabezpieczenia/aprobata: UL508, IEC60950-1 CB
• Wymiary (S×G×W): 85 × 128,5 × 125,2 mm
• Dodatkowo: wbudowany styk przekaźnika DC OK; 100% test wypalania przy pełnym obciążeniu

Jak używać

Zamontować urządzenie na szynie DIN TS-35/7,5 lub 15 w miejscu z odpowiednią wentylacją dla chłodzenia konwekcyjnego. Podłączyć zasilanie AC w zakresie 180–550 VAC i podłączyć wyjście 24 VDC do obciążenia zgodnie ze standardowymi praktykami okablowania i bezpieczeństwa. Użyć styku przekaźnika DC OK do zdalnego monitorowania stanu wyjścia. Zapewnić prawidłowe uziemienie i postępować zgodnie ze schematami połączeń i instrukcjami bezpieczeństwa producenta podczas integracji z panelami sterowniczymi.

Zalecenia

Zainstalować MEAN WELL WDR-480-24 w środowiskach zgodnych z jego aprobatami, unikać blokowania przepływu powietrza wokół urządzenia oraz zweryfikować warunki wejściowe AC i obciążenia przed uruchomieniem, aby zapewnić długotrwałą niezawodną pracę.
