Zestaw montażowy D-Sub 25 pin męski na RJ45 żeński DeLOCK 66648

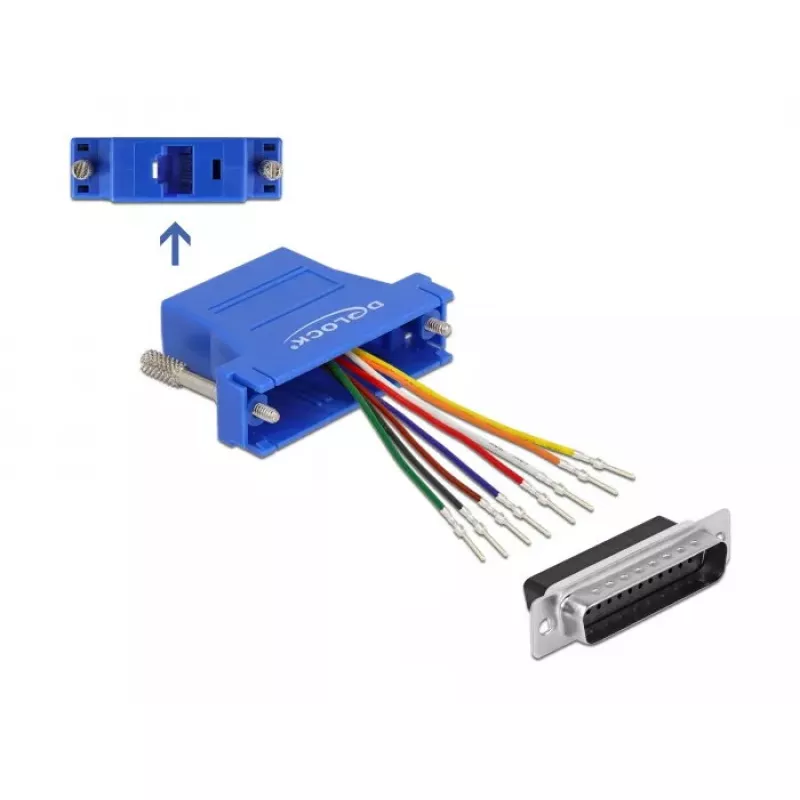

Zestaw montażowy DeLOCK D-Sub 25 pin męski na RJ45 żeński (model 66648) umożliwia rozbudowę lub adaptację interfejsu szeregowego poprzez zakończenie opcjonalnego kabla kat.5/5e/6 złączem D-Sub 25 pin męskim. Zestaw zawiera niebieską obudowę żeńską RJ45 oraz części do stworzenia niestandardowego adaptera, w którym przypisanie styków można ustawić indywidualnie, wkładając żyły kabla w wybrane pozycje złącza i blokując je w obudowie.

Zalety

Ten zestaw montażowy umożliwia stworzenie dopasowanego połączenia między męskim złączem D-Sub 25 pin a żeńskim gniazdem RJ45, obsługując kable kat.5 / 5e / 6. Modułowa konstrukcja pozwala na indywidualne przypisanie styków i terminację na miejscu, a wytrzymała niebieska obudowa zapewnia stabilne połączenie odpowiednie do wielokrotnego użytku. Zestaw jest kompaktowy i przeznaczony do profesjonalnego lub hobbystycznego montażu kabli.

Nadaje się do

• Tworzenia niestandardowych kabli adapterów szeregowych (D-Sub 25 pin męski na RJ45)
• Prototypowania i okablowania sprzętu laboratoryjnego
• Terminacji w terenie i napraw kabli na miejscu
• Połączeń sygnałów danych i sterowania o niskich i średnich prędkościach

Kluczowe dane techniczne

• Marka: DELOCK
• Model / MPN: 66648
• EAN: 4043619666485

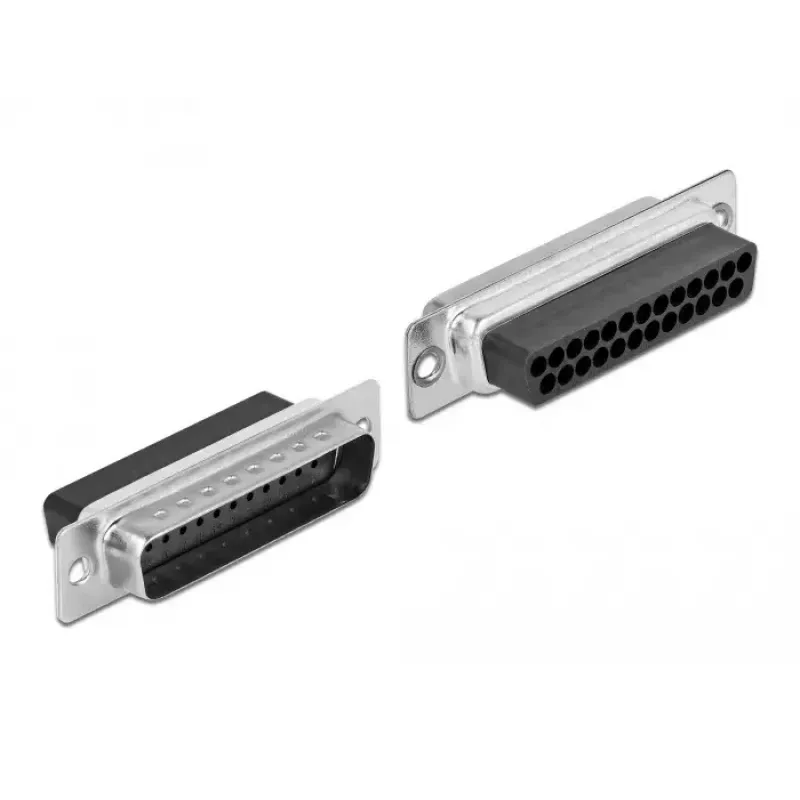

• Złącze 1: D-Sub 25 pin męski
• Złącze 2: RJ45 żeński (gniazdo)
• Kompatybilny kabel: kat.5 / kat.5e / kat.6
• Kolor produktu: Niebieski

Jak używać

Zdejmij izolację z kabla kat.5/5e/6, aby odsłonić poszczególne żyły, ułóż przewody zgodnie z żądanym wyprowadzeniem styków i włóż każdą żyłę do odpowiedniego otworu we wkładzie żeńskim RJ45. Upewnij się, że każdy przewód zablokował się w obudowie, a następnie zmontuj pozostałe części zestawu, aby zabezpieczyć połączenie i zamontować złącze D-Sub 25 pin męskie zgodnie z wymaganiami. Przed użyciem sprawdź ciągłość i poprawność przypisania styków za pomocą testera.

Zalecenia

Ten zestaw należy stosować do zastosowań szeregowych i sygnałów sterujących o niskich i średnich prędkościach; unikaj używania go do szybkich łączy Ethernet, chyba że wyprowadzenie styków i ekranowanie kabla spełniają wymagane specyfikacje. Przed wdrożeniem przetestuj zmontowany kabel pod kątem prawidłowego okablowania i ciągłości.
