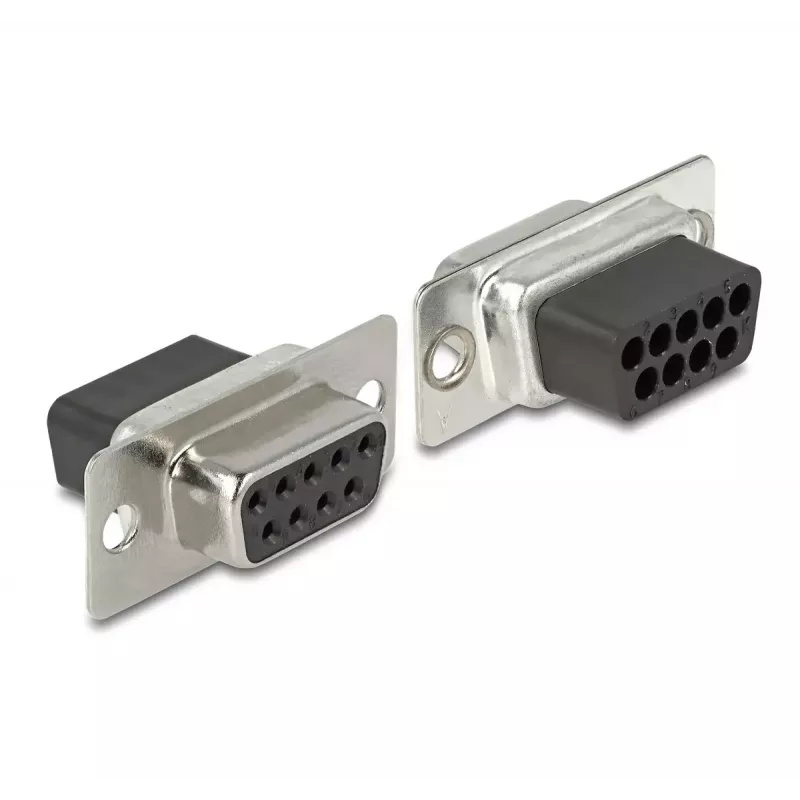

Zestaw montażowy DeLOCK D-Sub 9 pin żeński do RJ50 żeński szary

Ten adapter firmy Delock rozszerza interfejs szeregowy za pomocą opcjonalnego kabla kat. 5 / 5e / 6. Zestaw montażowy zawiera interfejs D-Sub 9 pin żeński i złącze RJ50 żeńskie, umożliwiając niestandardowe przypisanie pinów poprzez włożenie każdego przewodu do wybranego otworu złącza RJ50 i zatrzaśnięcie go w obudowie. Produkt dostarczany jest w kolorze szarym i przeznaczony do tworzenia niezawodnego, modułowego połączenia między sprzętem z portem D-Sub 9 pin a urządzeniami lub okablowaniem zakończonym RJ50.

Zalety

Zestaw montażowy DeLOCK zapewnia elastyczne rozwiązanie do adaptacji interfejsu D-Sub 9 pin do połączenia RJ50 przy użyciu standardowego kabla kat. 5 / 5e / 6. Podczas montażu możliwe jest indywidualne przypisanie styków, co pozwala na tworzenie niestandardowych schematów połączeń. Zatrzaskowa obudowa zabezpiecza styki przewodów po ich włożeniu, a szary kolor nadaje instalacji neutralny wygląd.

Zastosowanie

• Przedłużanie lub przenoszenie połączenia szeregowego (D-Sub 9) za pomocą kabla kat. 5 / 5e / 6
• Niestandardowe przypisanie styków między zakończeniami D-Sub 9 i RJ50
• Instalacje przemysłowe lub laboratoryjne wymagające modułowego okablowania szeregowego

Kluczowe specyfikacje

• Złącze 1: D-Sub 9 pin (żeńskie)
• Złącze 2: RJ-50 (żeńskie)
• Kompatybilny kabel: kat. 5 / kat. 5e / kat. 6 (opcjonalny, nie dołączony)
• Kolor produktu: Szary
• Marka: DELOCK
• MPN: 66472
• EAN: 4043619664726

Sposób użycia

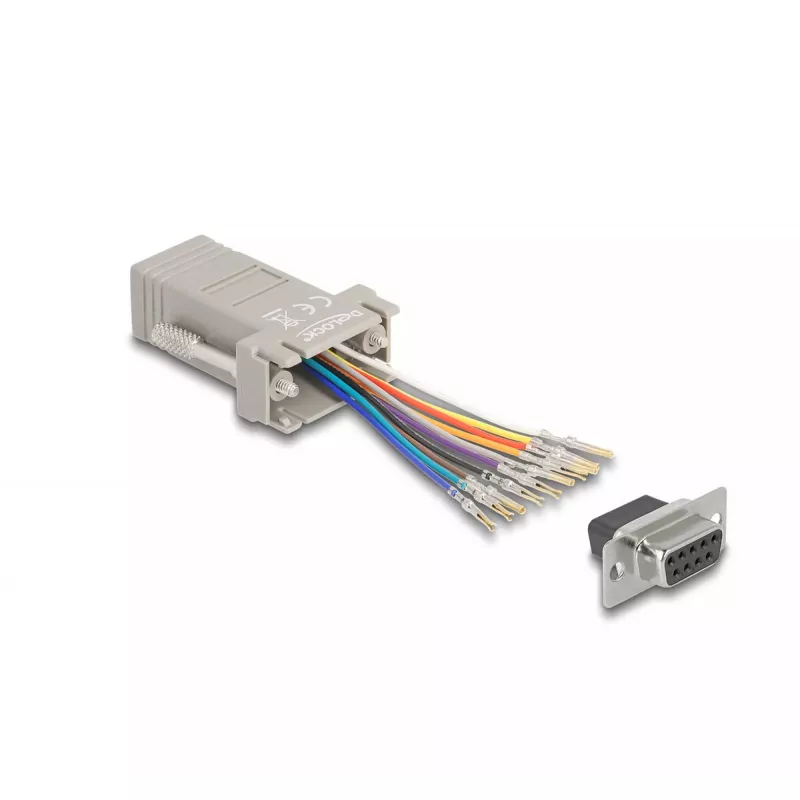

Zdejmij izolację z kabla kat. 5 / 5e / 6, aby odsłonić poszczególne przewody. Włóż każdy przewód do wybranego otworu złącza RJ50 zgodnie z wymaganym schematem wyprowadzeń. Upewnij się, że każdy przewód jest w pełni osadzony i zatrzaśnij mechanizm blokujący, aby unieruchomić styki w obudowie. Na koniec podłącz żeńską stronę D-Sub 9 do męskiego portu D-Sub urządzenia i poprowadź kabel kat. do zdalnego zakończenia RJ50 lub adaptera.

Zalecenia

Przed włączeniem podłączonego sprzętu sprawdź przypisanie styków i poziomy sygnałów. W razie potrzeby użyj kabla ekranowanego lub uziemienia, aby zminimalizować zakłócenia. Nie przekraczaj dopuszczalnego naprężenia mechanicznego zmontowanego złącza.
