Zestaw PCB regulatora napięcia H-TRONIC dla LM317-T, wyjście 1,2–32 V DC (zestaw bez regulatora)

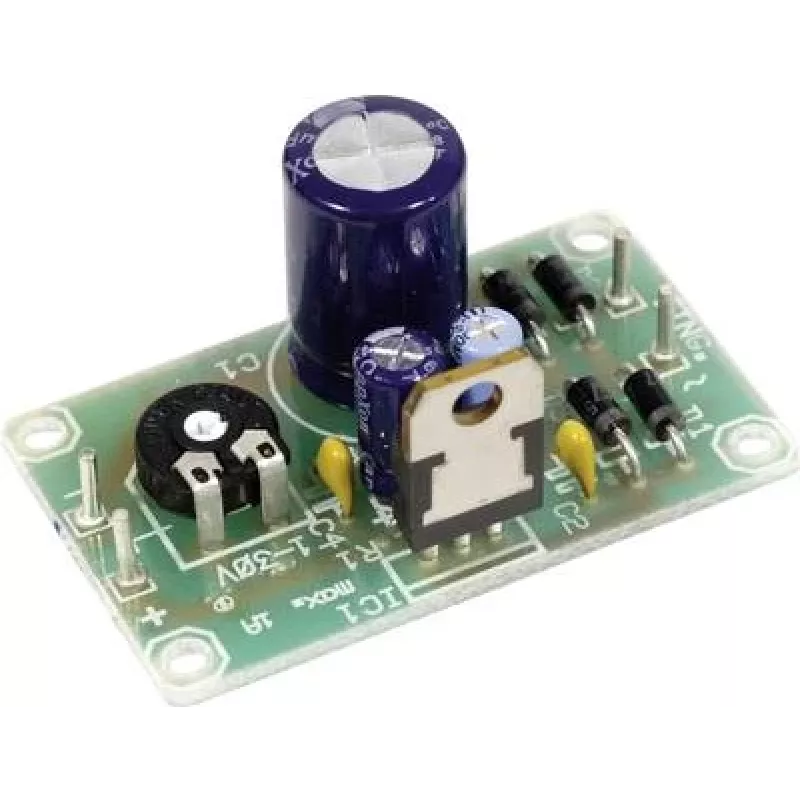

Zestaw PCB firmy H-TRONIC przeznaczony do budowy regulowanego regulatora napięcia opartego na układzie LM317-T o zakresie wyjściowym 1,2–32 V DC. Płytka dostarczana jest jako zestaw bez regulatora LM317 i oferuje kompaktowy układ z polami lutowniczymi dla regulatora w obudowie TO-220, miejscem na potencjometr montażowy do ustawiania napięcia wyjściowego, otworami montażowymi oraz wyraźnie oznaczonymi złączami wejścia, wyjścia i regulacji. Zestaw zawiera szczegółową instrukcję montażu i jest przeznaczony do montażu elektronicznego, prototypowania oraz projektów zasilaczy wymagających ręcznie regulowanego wyjścia DC.

Zalety

Płytka drukowana oferuje gotowy układ dla sprawdzonego obwodu regulatora LM317, skracając czas poświęcony na projektowanie i trawienie własnych płytek. Wyraźne oznaczenia sitodrukowe i dedykowane pola ułatwiają rozmieszczenie komponentów i lutowanie, a miejsce na potencjometr montażowy umożliwia precyzyjną regulację napięcia wyjściowego w zakresie od 1,2 do 32 V DC. Otwory montażowe ułatwiają mocowanie płytki w obudowach lub na stanowiskach testowych. Ponieważ regulator nie jest dołączony, możesz wybrać dokładnie taki układ LM317-T i metodę montażu termicznego, która odpowiada Twojemu zastosowaniu.

Zastosowanie

• Budowa regulowanych zasilaczy laboratoryjnych do testowania elektroniki
• Prototypowanie układów wymagających zmiennego źródła napięcia DC
• Naprawa lub modernizacja istniejącego sprzętu wykorzystującego regulację opartą na LM317
• Projekty edukacyjne i praktyczna nauka o liniowych regulatorach napięcia

Kluczowe specyfikacje

• Zakres napięcia wyjściowego: 1,2–32 V DC
• Maksymalne zalecane napięcie wejściowe: do 25 V AC (przestrzegaj ograniczeń regulatora)
• Obudowa regulatora: TO-220 (kompatybilna z LM317-T)
• Wymiary płytki: około 50 mm (długość) × 31 mm (szerokość)
• Zawiera pola dla potencjometru montażowego, zacisków wejścia/wyjścia/regulacji oraz otwory montażowe
• Dostarczany jako zestaw bez regulatora LM317; instrukcja montażu w zestawie

Sposób użycia

Zmontuj komponenty na płytce zgodnie z dołączoną instrukcją: przylutuj potencjometr montażowy, złącza zaciskowe oraz wszelkie wymagane kondensatory lub rezystory określone w instrukcji montażu. Umieść regulator LM317-T w polach dla obudowy TO-220 i, jeśli to konieczne, zamocuj odpowiedni radiator, korzystając z otworów montażowych płytki oraz elementów izolacyjnych, jeśli wymagana jest izolacja. Podaj napięcie wejściowe w określonych granicach, wyreguluj potencjometrem żądane napięcie wyjściowe i sprawdź je multimetrem przed podłączeniem wrażliwych obciążeń.

Zalecenia

Używaj regulatora LM317-T o parametrach dostosowanych do spodziewanej różnicy napięć wejście-wyjście i prądu obciążenia oraz zapewnij odpowiednie odprowadzanie ciepła. Przestrzegaj właściwej polaryzacji i uziemienia podczas podłączania wejścia i wyjścia. Postępuj zgodnie z instrukcją montażu w zakresie zalecanego rozmieszczenia kondensatorów, aby zapewnić stabilność regulatora. W przypadku ciągłych lub wysokoprądowych obciążeń wybierz regulator o odpowiednich właściwościach termicznych i zamocuj go na radiatorze; rozważ zabezpieczenie wejścia bezpiecznikiem dla dodatkowej ochrony.
