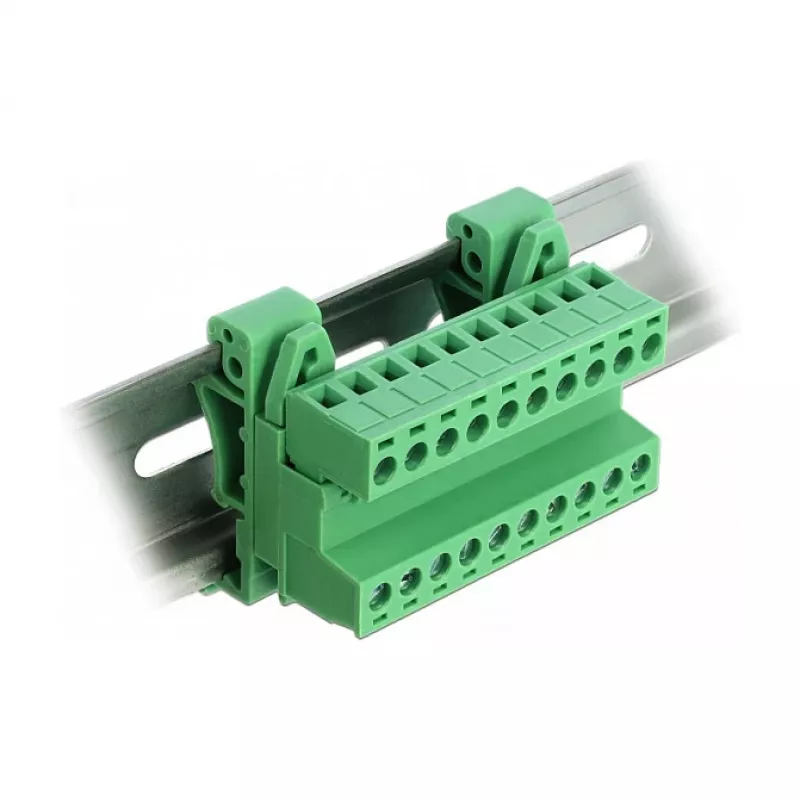

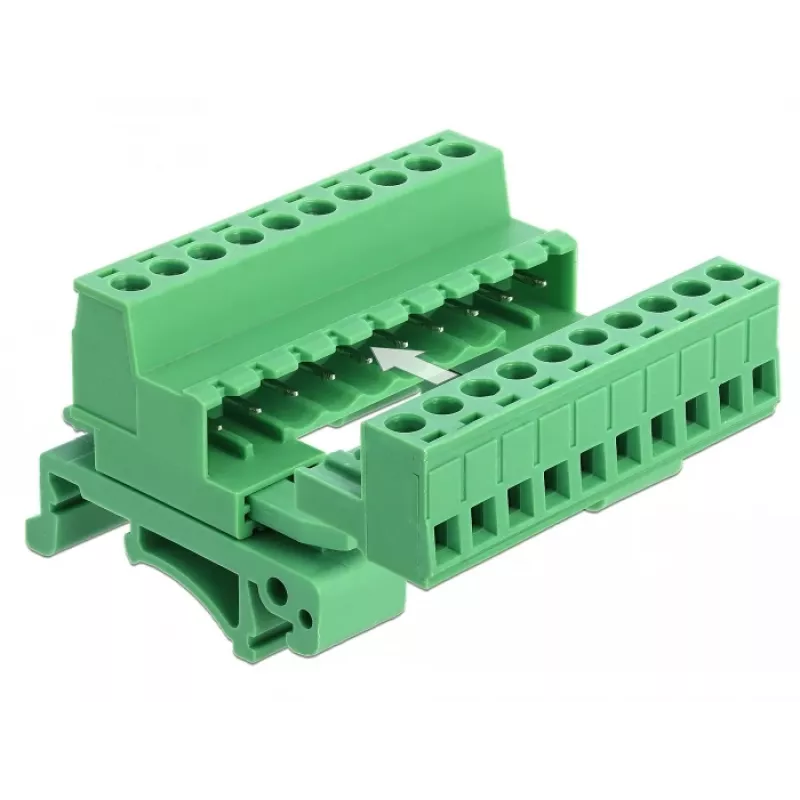

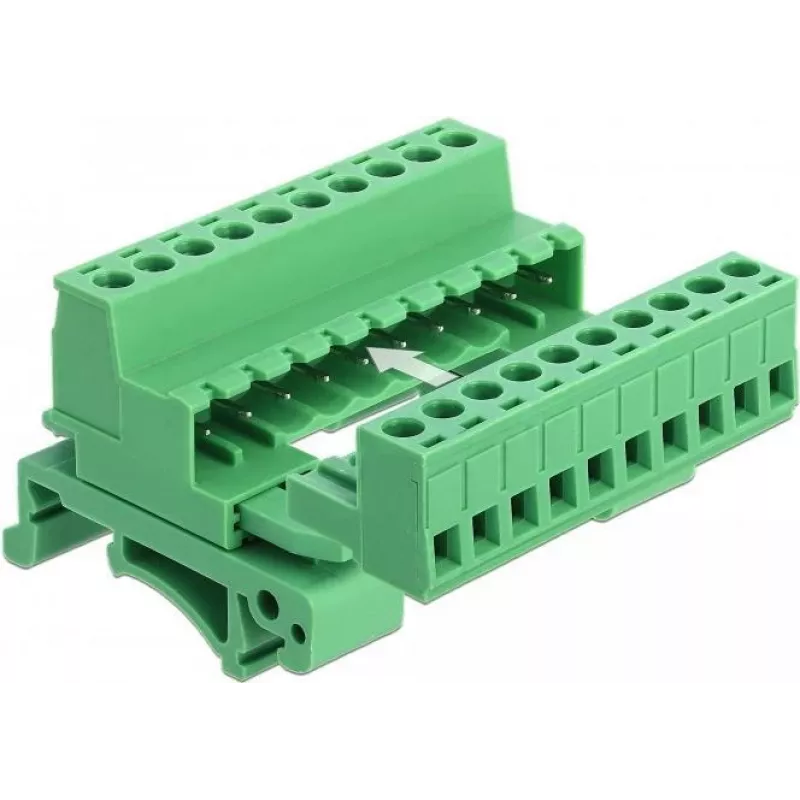

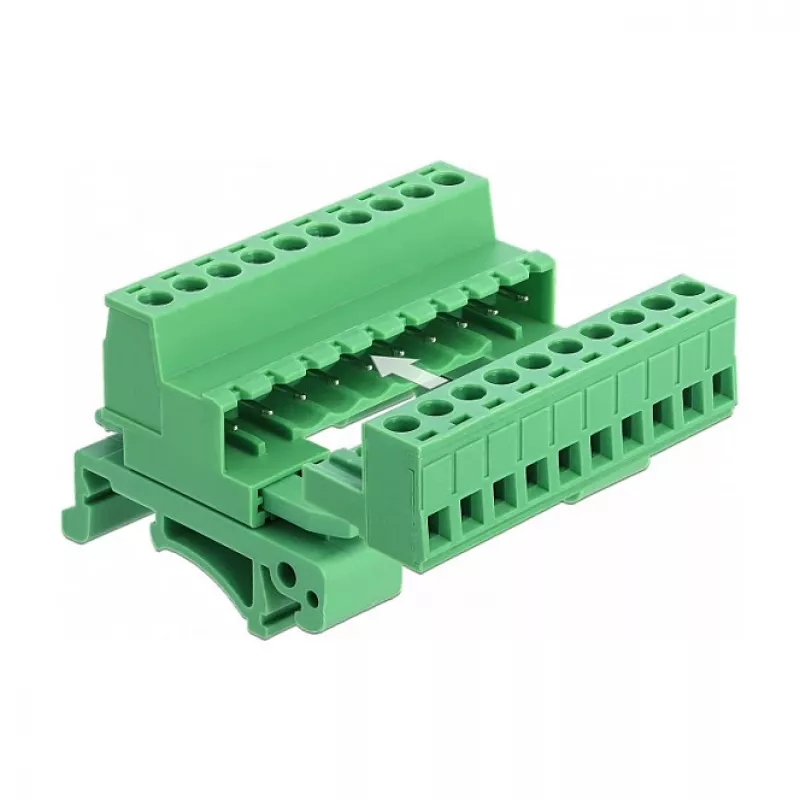

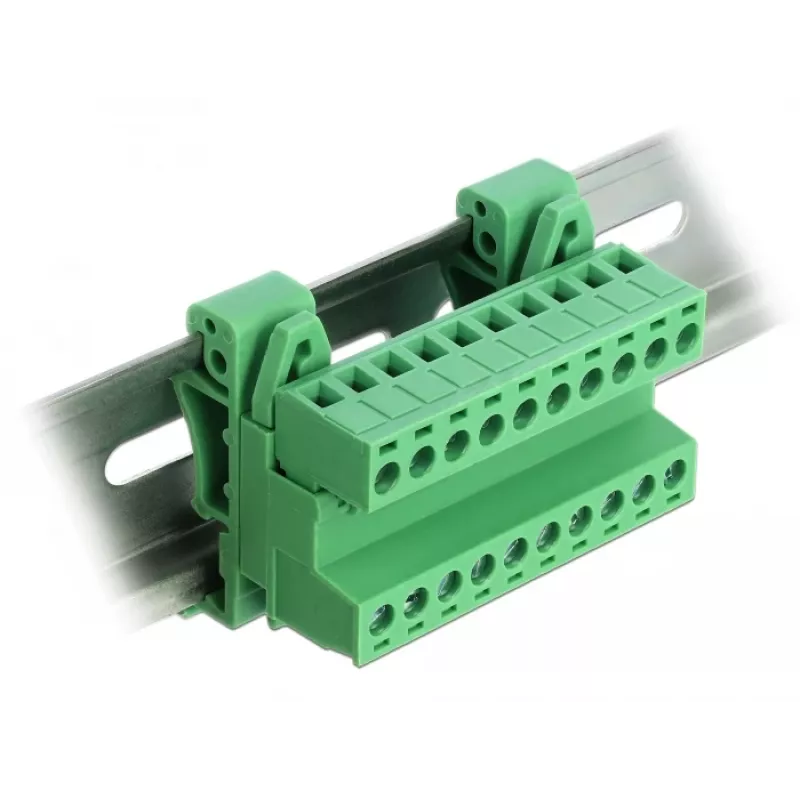

Zestaw złączy zaciskowych DELOCK do szyny DIN, 10-pinowy, skośny, o rastrze 5,08 mm

Instalacje przemysłowe często wymagają niezawodnego i uporządkowanego sposobu podłączania wielu przewodów do szyny DIN. Ten zestaw złączy zaciskowych zapewnia bezpieczne, skośne miejsce podłączenia dla maksymalnie 10 biegunów, upraszczając okablowanie w szafach sterowniczych i systemach automatyki.

Dla kogo jest przeznaczony

Elektrycy, monterzy rozdzielnic i inżynierowie automatycy, którzy potrzebują niezawodnego, wtykowego złącza zaciskowego do montażu na szynie DIN. Idealny do zastosowań, w których przestrzeń jest ograniczona, a przewody muszą być wprowadzane pod kątem 90 stopni.

Główne cechy

• 10-biegunowy zestaw wtykowych złączy zaciskowych o rastrze 5,08 mm
• Skośne (90°) wprowadzanie przewodów dla kompaktowych instalacji
• Montaż na szynie DIN (TS-35) zapewniający szybką i bezpieczną instalację
• Połączenie zaciskowe śrubowe dla przewodów sztywnych i giętkich od 0,2 do 2,5 mm² (24-12 AWG)
• Znamionowe napięcie 300 V i prąd 10 A
• Obudowa z poliamidu 66 w kolorze zielonym, styki z mosiądzu cynowanego

Specyfikacje

• Typ produktu: Zestaw wtykowych złączy zaciskowych
• Liczba biegunów: 10
• Raster: 5,08 mm
• Typ montażu: Szyna DIN (TS-35)
• Orientacja złącza: Skośna (90 stopni)
• Kąt wprowadzania przewodu: 90 stopni
• Typ złącza: Zacisk śrubowy
• Przekrój przewodu (sztywny): 0,2 - 2,5 mm² (24-12 AWG)
• Przekrój przewodu (giętki): 0,2 - 2,5 mm² (24-12 AWG)
• Napięcie znamionowe: 300 V
• Prąd znamionowy: 10 A
• Materiał izolacji: Poliamid 66 (PA66)
• Materiał styków: Mosiądz, cynowany
• Materiał śrub: Stal, cynkowana
• Temperatura pracy: -40°C do +105°C
• Kolor: Zielony
• Napięcie wytrzymywane: 2000 V AC / 1 min
• Rezystancja izolacji: >500 MΩ przy 500 V DC
• Moment dokręcania śrub: 0,4 Nm
• Długość zdejmowanej izolacji: 7-8 mm

Wskazówki

Aby zapewnić bezpieczne połączenie, dokręć śruby momentem 0,4 Nm i zdejmij izolację z przewodów na długości 7-8 mm przed włożeniem. Upewnij się, że szyna DIN jest prawidłowo uziemiona, a złącze zaciskowe jest całkowicie osadzone przed podaniem napięcia.
