Złącze 3M 37304-2206-000 FL, złącze do przewodów giętkich 0,33–0,52 mm²

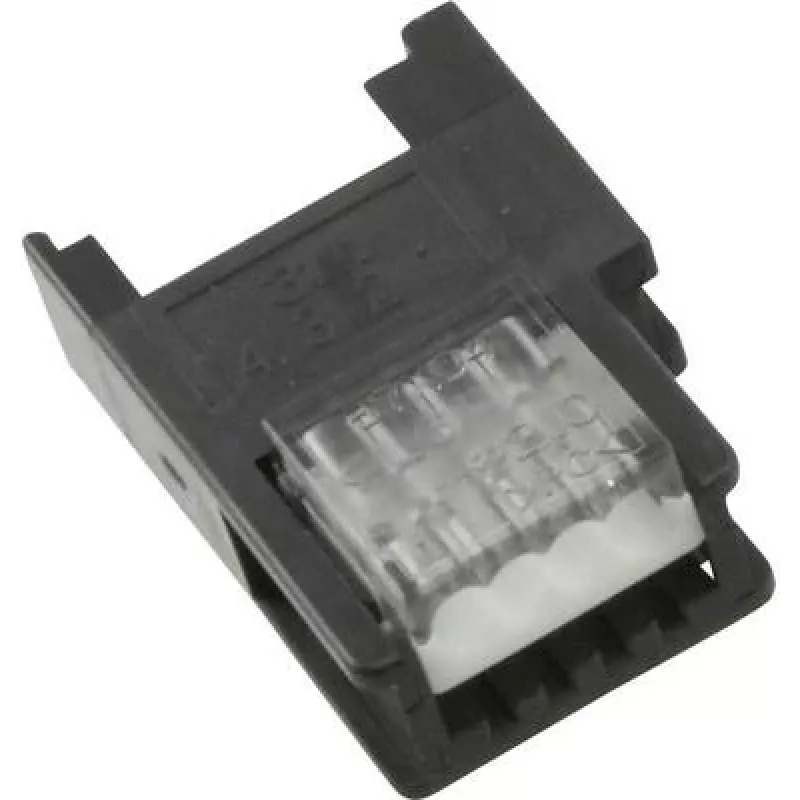

3M 37304-2206-000 FL to kompaktowe czterobiegunowe złącze do giętkich przewodów o przekrojach od 0,33 do 0,52 mm². Element ten został zaprojektowany, aby zapewnić niezawodny kontakt elektryczny i trzymanie mechaniczne dla przewodów giętkich o małym przekroju, stosowanych w panelach sterowniczych, oświetleniu, obwodach sygnałowych i pracach naprawczych. Jego kompaktowa konstrukcja upraszcza okablowanie, pomaga utrzymać spójne połączenia i skraca czas instalacji.

Zalety

Złącze przyjmuje giętkie przewody w podanym zakresie i zapewnia bezpieczne trzymanie mechaniczne oraz niezawodny kontakt elektryczny bez dodatkowych narzędzi. Konfiguracja czterobiegunowa umożliwia wiele połączeń przewodów w jednej kompaktowej jednostce, a szara obudowa Miniclamp zapewnia łatwą identyfikację i kompatybilność ze standardowymi rozwiązaniami montażowymi w panelach i obudowach.

Zastosowanie

• Panele sterownicze i listwy zaciskowe
• Obwody oświetleniowe i oprawy
• Okablowanie sygnałowe i niskoprądowe
• Naprawa i konserwacja giętkich przewodów o małym przekroju

Kluczowe specyfikacje

• Producent: 3M
• MPN: 37304-2206-000 FL
• EAN: 2050000272745
• Przekrój przewodu (giętki): 0,33–0,52 mm²
• Przekrój przewodu (drut): 0,3–0,56 mm²
• Liczba biegunów: 4
• Obudowa: Miniclamp, szara

Jak używać

Odizoluj przewód giętki na długość zalecaną przez producenta złącza, włóż przewód do odpowiedniego bieguna, aż się osadzi, i upewnij się, że uzyskano trzymanie mechaniczne zgodnie z konstrukcją złącza (mechanizm push-in lub zacisk). Powtórz dla każdego przewodu i sprawdź ciągłość oraz stabilność mechaniczną przed zakończeniem instalacji.

Zalecenia

Stosuj w podanych zakresach przekroju przewodów i przestrzegaj obowiązujących norm okablowania oraz zasad bezpieczeństwa. Sprawdź kompatybilność z montażem w panelu lub obudowie i przetestuj połączenia po instalacji. Nie przekraczaj prądu znamionowego ani ograniczeń środowiskowych określonych przez 3M dla tego złącza.
