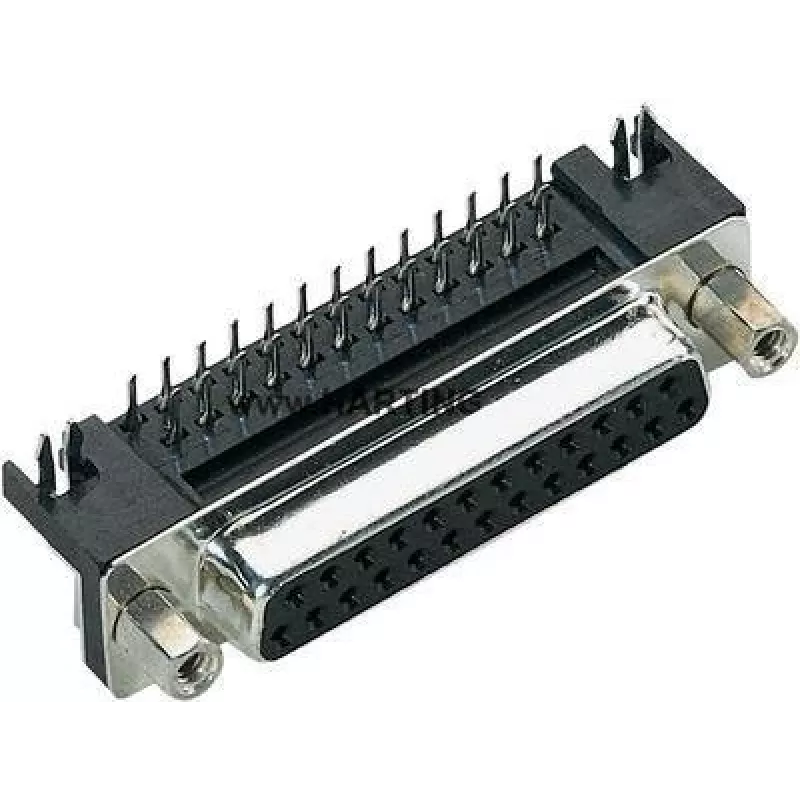

Złącze D-Sub Harting 09 68 463 5812 37-pinowe lutowane kątowe

37-pinowe złącze D-Sub firmy Harting w formacie lutowanym kątowym zapewnia kompaktowy i niezawodny interfejs dla standardowych połączeń D-sub z 37 pinami. Złącze jest skonfigurowane do lutowania przewlekanego na płytce PCB lub lutowania pojedynczych przewodów, z kątową obudową odpowiednią do niskoprofilowego montażu panelowego lub wyprowadzenia kabla. Jest przeznaczone do zastosowań sygnałowych i danych w sprzęcie przemysłowym i elektronicznym, które wymagają solidnego, stabilnego mechanicznie interfejsu współpracującego D-sub.

Zalety

Kątowe zakończenie lutowane zmniejsza głębokość montażu i umożliwia schludne prowadzenie kabli wzdłuż płytki lub panelu. Zakończenia lutowane zapewniają bezpieczny styk elektryczny i stabilność mechaniczną dla połączeń pojedynczych przewodów lub montażu przewlekanego na płytce PCB. Gęstość 37 pinów obsługuje zastosowania wielosygnałowe i wielokanałowe, zachowując kompatybilność ze standardowymi odpowiednikami D-sub. Obudowa i układ styków złącza zostały zaprojektowane tak, aby zapewnić spójną wydajność łączenia i proste lutowanie podczas montażu.

Odpowiednie do

• Przemysłowych paneli sterowania i oprzyrządowania
• Zespołów kablowych wymagających kątowego wyprowadzenia D-sub
• Interfejsów sygnałowych szeregowych lub równoległych montowanych na płytce PCB
• Sprzętu wymagającego solidnych, lutowanych wielopinowych połączeń sygnałowych

Kluczowe specyfikacje

• Typ złącza: D-Sub, 37 pinów
• Styl zakończenia: zakończenia lutowane (kątowe)
• Orientacja montażu: kąt 90° dla niskoprofilowych zespołów
• Układ styków: standardowy układ 37-pinowego D-sub dla kompatybilności
• Typowe zastosowania: prowadzenie sygnałów i danych w sprzęcie przemysłowym i elektronicznym

Sposób użycia

Umieść złącze tak, aby kątowa obudowa była wyrównana z polem lutowniczym płytki PCB lub wycięciem w panelu. W przypadku montażu na płytce PCB włóż końcówki przewlekane w odpowiednie otwory platerowane i przylutuj każde zakończenie, aby zapewnić niezawodne połączenie mechaniczne i elektryczne. W przypadku lutowania pojedynczych przewodów cynuj przewody wstępnie i zastosuj odpowiednią technikę lutowania do każdego pinu, uważając, aby unikać mostków i nadmiernego narażenia na ciepło. Po lutowaniu sprawdź spoiny pod kątem zwilżenia i ciągłości przed sparowaniem z odpowiednikiem złącza.

Zalecenia

Używaj standardowych narzędzi do lutowania i topnika kompatybilnego z zespołami elektronicznymi. Przed wykonaniem ostatecznych połączeń upewnij się co do prawidłowej polaryzacji i mapowania pinów. W celu lepszego odciążenia naprężeń w zespołach kablowych połącz złącze z odpowiednią osłoną lub zaciskiem i zabezpiecz kable, aby zapobiec naprężeniom mechanicznym na lutowanych połączeniach.
