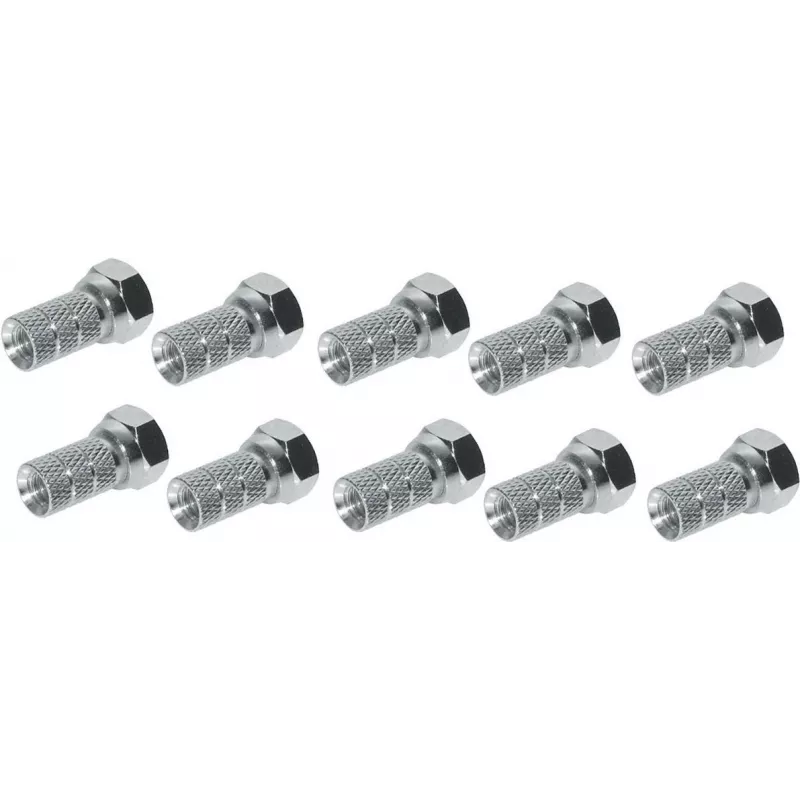

Złącze koncentryczne typu F ShiverPeaks BS85004-10

ShiverPeaks BS85004-10 to zestaw 10 złączy koncentrycznych typu F do tworzenia niezawodnych połączeń męskich na kablach koncentrycznych. Każde złącze ma średnicę zewnętrzną 5,2 mm i jest przeznaczone do standardowych instalacji telewizyjnych i satelitarnych. Zestaw nadaje się do instalacji, w których wymagana jest bezpieczna transmisja sygnału o niskich stratach, i wspiera zarówno montaż profesjonalny, jak i samodzielne naprawy lub modernizacje.

Zalety

Te złącza typu F zapewniają stabilny kontakt elektryczny i stałe dopasowanie impedancji, aby zredukować odbicia sygnału. Dostarczane w opakowaniu 10 sztuk umożliwiają wielokrotne zakończenia w ramach jednego zadania lub stanowią części zamienne do konserwacji. Męska konstrukcja i standardowa średnica pozwalają na prosty montaż na typowych kablach koncentrycznych stosowanych w instalacjach telewizji naziemnej i satelitarnej.

Zastosowanie

• Zakończenia kabli antenowych TV
• Połączenia kabli anten satelitarnych
• Połączenia dekoderów i urządzeń RF
• Domowe systemy AV i wzmacniacze dystrybucyjne
• Naprawa i wymiana uszkodzonych złączy koncentrycznych

Kluczowe specyfikacje

• Typ złącza: F, męskie
• Ilość w opakowaniu: 10 sztuk
• Średnica zewnętrzna: 5,2 mm
• Układ styków: pojedynczy centralny pin z gwintowanym korpusem zewnętrznym
• Typowe zastosowanie: transmisja sygnału RF TV i SAT

Sposób użycia

Przygotuj kabel koncentryczny, zdejmując zewnętrzną powłokę, oplot i dielektryk na odpowiednią długość dla danego typu złącza. Nasuń złącze na przygotowany kabel, upewniając się, że środkowy przewód wchodzi w obszar centralnego pina, a oplot mocno styka się z korpusem złącza. Dokręć gwintowany korpus ręcznie, a następnie w razie potrzeby użyj odpowiedniego klucza, aby zapewnić stabilność mechaniczną i dobry kontakt elektryczny. Powtórz proces dla każdego końca kabla wymagającego zakończenia.

Zalecenia

Używaj złączy dopasowanych do wymiarów kabla i stosuj standardowe procedury przygotowania kabla, aby zachować integralność sygnału. Unikaj nadmiernego dokręcania, aby nie uszkodzić złącza lub kabla, a po instalacji sprawdź ciągłość i poziom sygnału.
