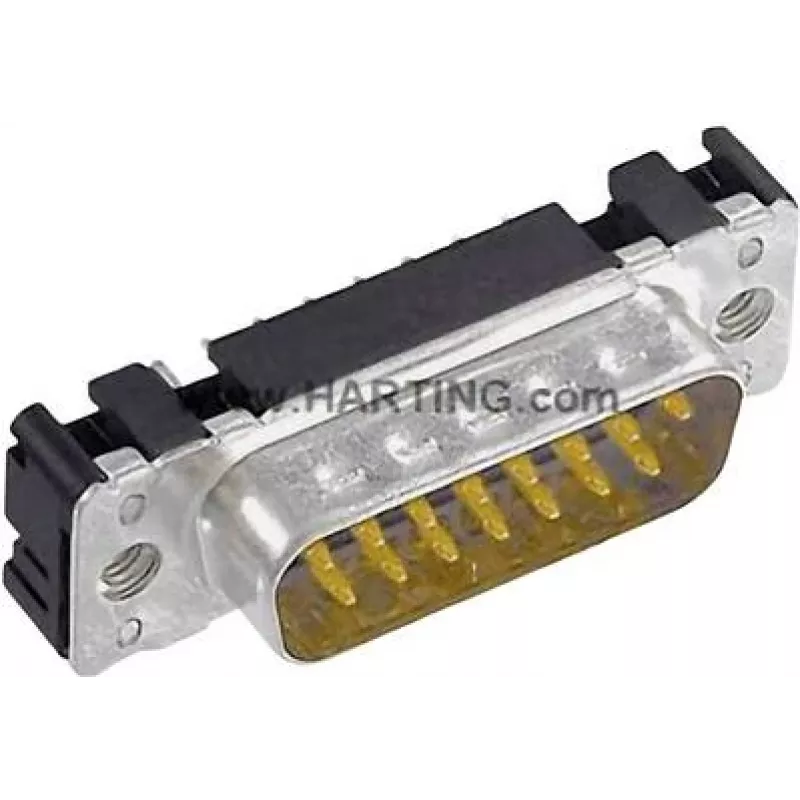

Złącze przewodowe D-Sub 2 Harting 09 65 261 6712

Harting 09 65 261 6712 to męskie złącze przewodowe D-Sub 2 z 15 stykami, przeznaczone do terminacji lutowaniem na fali. Łączy obudowę z termoplastycznego tworzywa wypełnionego włóknem szklanym i elementy ze stali platerowanej ze stykami ze stopu miedzi, zapewniając kompaktowy, trwały interfejs do połączeń sygnałowych i niskonapięciowych. Złącze ma prąd znamionowy ciągły 6,5 A i jest zgodne z RoHS.

Zalety

To złącze D-Sub 2 oferuje standardowy układ 15 styków w małej obudowie, odporne na korozję platerowane stalowe elementy i styki ze stopu miedzi zapewniające niezawodny kontakt elektryczny oraz obudowę z termoplastycznego tworzywa (PBTP/PBT) wypełnionego włóknem szklanym, zapewniającą wytrzymałość mechaniczną i stabilność termiczną podczas lutowania na fali. Prąd znamionowy 6,5 A sprawia, że nadaje się do zastosowań z mieszanymi sygnałami, gdzie wymagane są umiarkowane prądy.

Nadaje się do

• Połączeń sygnałowych płyta-kabel w sprzęcie elektronicznym
• Przemysłowych paneli sterowniczych i oprzyrządowania
• Montaży lutowanych na fali wymagających męskiego zakończenia D-Sub 15

Kluczowe specyfikacje

• Producent: Harting
• MPN: 09 65 261 6712
• EAN: 2050001836847
• Typ złącza: D-Sub 2, męskie
• Liczba styków: 15
• Prąd znamionowy: 6,5 A
• Materiał obudowy: żywica termoplastyczna, wypełniona włóknem szklanym (PBTP/PBT)
• Materiał styków: stop miedzi
• Pozostałe materiały: stal platerowana
• Terminacja: lutowanie na fali
• Waga: ok. 6,96 g
• RoHS: zgodny

Sposób użycia

Przygotować płytkę PCB do lutowania na fali zgodnie z wytycznymi producenta płytki i wyrównać męskie złącze D-Sub 2 na ścieżkach płytki. Upewnić się, że orientacja jest prawidłowa i zabezpieczyć złącze przed lutowaniem. Przeprowadzić lutowanie na fali, stosując parametry procesu odpowiednie dla obudów z PBT wypełnionego włóknem szklanym oraz lutowność platerowanych stalowych elementów i styków ze stopu miedzi. Po lutowaniu skontrolować spoiny pod kątem całkowitego zwilżenia i stabilności mechanicznej.

Zalecenia

Stosować odpowiednie profile lutowania i maskowanie tam, gdzie to konieczne, aby chronić termoplastyczną obudowę przed nadmiernym ciepłem. Sprawdzić, czy wartość znamionowa 6,5 A spełnia wymagania prądowe aplikacji i zapewnić odpowiednie odciążenie mechaniczne w zespołach kablowych.
