Złącze przewodowe DeLOCK 66322

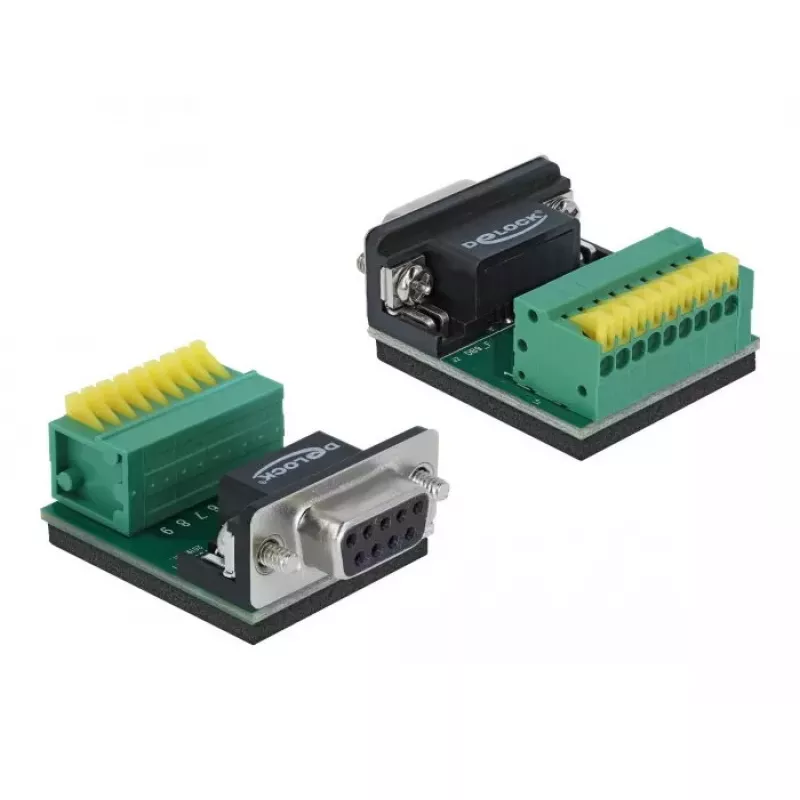

Złącze przewodowe DeLOCK 66322 to kompaktowy adapter listwy zaciskowej, przeznaczony do łączenia nieizolowanych przewodów z szeregowym interfejsem żeńskim Sub-D 9-pin. Dostępny jest w czterech kolorach (czarnym, zielonym, srebrnym i żółtym) i dostarczany pojedynczo w woreczku foliowym. Niewielkie wymiary (31 mm × 36 mm × 17 mm) sprawiają, że nadaje się do instalacji o ograniczonej przestrzeni, zapewniając wygodny sposób podłączania przewodów do żeńskiego złącza Sub-D 9.

Zalety

Adapter oferuje proste, kompaktowe rozwiązanie do łączenia gołych przewodów z gniazdem żeńskim Sub-D 9 bez lutowania. Wiele opcji kolorystycznych ułatwia szybką identyfikację wizualną w konfiguracjach wielozłączowych. Kompaktowe wymiary i znormalizowany interfejs żeński Sub-D 9 zapewniają zgodność ze sprzętem obsługującym 9-pinowe połączenia szeregowe.

Zastosowanie

• Panele sterowania przemysłowego i okablowanie maszyn wymagające żeńskiego złącza Sub-D 9
• Instalacje hobbystyczne i kolejek modelarskich potrzebujące niezawodnego 9-pinowego połączenia szeregowego
• Prototypowanie i małe projekty elektroniczne wymagające łatwego podłączania przewodów

Kluczowe specyfikacje

• Marka: DELOCK
• Numer katalogowy producenta (MPN): 66322
• EAN: 4043619663224
• Typ złącza: 1 × żeńskie Sub-D 9-pin
• Kolory produktu: czarny, zielony, srebrny, żółty
• Wymiary (szer. × gł. × wys.): 31 mm × 36 mm × 17 mm
• Opakowanie: pojedyncza sztuka w woreczku foliowym

Sposób użycia

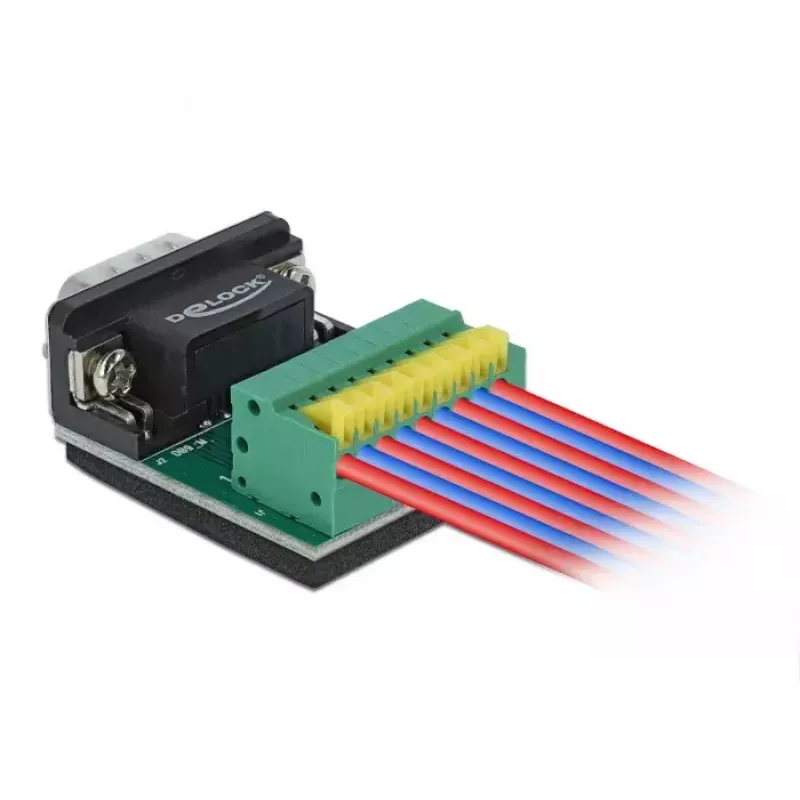

Zdejmij izolację z końcówek przewodów na odpowiednią długość, włóż każdy goły przewód do odpowiedniego punktu zaciskowego adaptera i zabezpiecz zgodnie z typem zacisku (np. dokręcając śrubę lub zacisk). Po podłączeniu wszystkich przewodów podłącz stronę żeńską Sub-D 9 do pasującej wtyczki męskiej w urządzeniu lub kablu. Przed włączeniem systemu sprawdź połączenia mechaniczne i elektryczne.

Zalecenia

Używaj przewodów o odpowiednim przekroju dla wartości znamionowej zacisku i unikaj nadmiernego dokręcania zacisków lub śrub, aby zapobiec uszkodzeniu przewodów. Dobieraj kolory złączy, aby uprościć identyfikację w zespołach wieloprzewodowych, oraz zapewnij odciążenie przewodów tam, gdzie spodziewane są ruchy lub wibracje.
