Złącze przewodowe EFB Elektronik 29415.1 — D-sub 9‑pinowe, czarne tworzywo sztuczne, Ø zewn. 6 mm, 31×32 mm

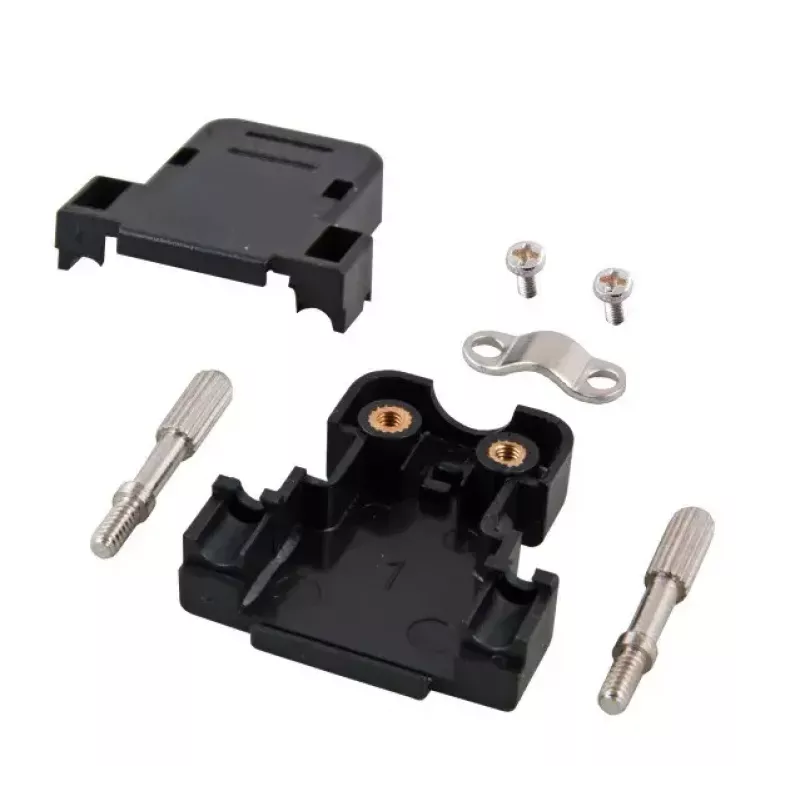

EFB Elektronik 29415.1 to złącze przewodowe przeznaczone do interfejsów D-sub 9‑pinowych. Pojedyncza obudowa z czarnego tworzywa sztucznego przyjmuje okablowanie o średnicy zewnętrznej do 6 mm i ma kompaktowe wymiary około 31×32 mm. Przeznaczone do montażu i naprawy połączeń D-sub 9, złącze to oferuje oszczędną przestrzeń i lekką opcję do okablowania szeregowego i sygnałowego w sprzęcie elektronicznym i systemach przemysłowych.

Zalety

Złącze ma prostą konstrukcję z tworzywa sztucznego, która zmniejsza wagę i zapewnia podstawową ochronę mechaniczną punktów stykowych. Jego format i wejście na kabel 6 mm sprawiają, że jest kompatybilne z szeregiem izolowanych kabli sygnałowych powszechnie stosowanych w RS-232 i innych połączeniach szeregowych. Kompaktowe wymiary ułatwiają instalację tam, gdzie przestrzeń w panelu lub obudowie jest ograniczona, i upraszczają prowadzenie przewodów w ciasnych zespołach.

Zastosowanie

• Naprawa i wymiana wtyków D-sub 9-pin w urządzeniach elektronicznych
• Montaż kabli komunikacji szeregowej (aplikacje RS-232/RS-422/RS-485)
• Zastosowanie w panelach sterowniczych, sprzęcie testowym i systemach automatyki przemysłowej
• Prototypowanie i produkcja kabli na małą skalę

Kluczowe specyfikacje

• Typ złącza: D-sub 9‑pinowe (konfiguracja męska/żeńska zależna od wkładki stykowej)
• Materiał obudowy: czarne tworzywo sztuczne
• Kompatybilna średnica zewnętrzna kabla: do 6 mm
• Wymiary całkowite: około 31 mm (szerokość) × 32 mm (głębokość)
• Ilość w opakowaniu: pojedyncza sztuka

Sposób użycia

Przygotuj kabel, zdejmując izolację zewnętrzną, aby odsłonić poszczególne żyły o rozmiarach i zakończeniach odpowiednich do wyprowadzeń D-sub wymaganych w twojej aplikacji. Włóż żyły do wkładki stykowej i zabezpiecz je zgodnie z typem styku (lutowane, zaciskane lub śrubowe, stosownie do przypadku). Dopasuj zmontowaną wkładkę stykową do obudowy z tworzywa sztucznego i zamknij obudowę zgodnie z konstrukcją montażową produktu. Upewnij się, że średnica zewnętrzna kabla nie przekracza 6 mm, aby zachować prawidłowe odciążenie i dopasowanie.

Zalecenia

Stosuj odpowiednie techniki zakończeń (lutowanie lub właściwe narzędzia do zaciskania), aby uzyskać niezawodny styk elektryczny. Przed ostateczną instalacją sprawdź wyprowadzenia, aby uniknąć błędów w okablowaniu, i zastosuj odciążenie mechaniczne lub zaciski kablowe tam, gdzie kable są narażone na ruch lub naprężenie.
