Złącze przewodowe RJ-12 EFB Elektronik 37518.1-100

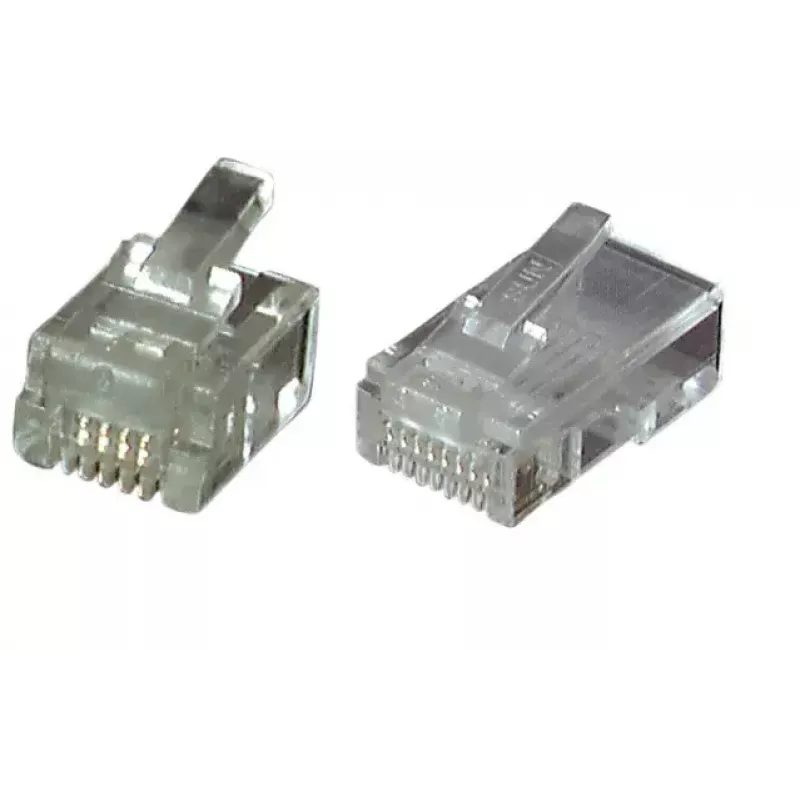

Złącze przewodowe EFB Elektronik 37518.1-100 to nieekranowana wtyczka modułowa RJ12 (6P6C) przeznaczona do stosowania z okrągłymi kablami U/UTP (UTP). Przezroczyste złącze jest dostarczane w opakowaniu zawierającym 100 sztuk i jest przeznaczone do zastosowań telekomunikacyjnych i sieciowych wymagających zakończeń RJ-12.

Zalety

Przezroczysta konstrukcja umożliwia wizualną kontrolę ułożenia przewodów. Format 6P6C RJ12 zapewnia kompatybilność ze standardowym okablowaniem telefonicznym RJ12 i niektórymi rodzajami okablowania danych. Ilość 100 sztuk w opakowaniu pozwala na wykonanie wielu zakończeń i realizację małych instalacji. Złącze jest przeznaczone do kabli okrągłych i kompatybilne z popularnymi narzędziami do zaciskania RJ, przeznaczonymi do RJ10/RJ11/RJ12 i RJ45.

Zastosowanie

• Połączenia telefoniczne z wykorzystaniem RJ12 (6P6C)
• Okablowanie głosowe i danych o niskiej prędkości w okrągłych kablach U/UTP (UTP)
• Partyjne zakończenia i instalacje wymagające wielu złączy

Kluczowe specyfikacje

• Typ złącza: RJ-12 (6P6C)
• Kolor produktu: Przezroczysty
• Typ kabla: Okrągły U/UTP (UTP)
• Ilość: 100 sztuk w opakowaniu
• Producent: EFB Elektronik
• Numer katalogowy producenta (MPN): 37518.1-100
• EAN: 4049759134556

Sposób użycia

Zdejmij zewnętrzną osłonę okrągłego kabla U/UTP, aby odsłonić poszczególne przewody, wyrównaj przewody zgodnie z wymaganym układem pinów dla RJ12 i całkowicie wsuń przewody do przezroczystego złącza RJ12, aż dotrą do końca. Użyj odpowiedniego narzędzia do zaciskania dla RJ10/RJ11/RJ12 (na przykład nr art. E-MUC410) lub kompatybilnej zaciskarki RJ, aby zakończyć złącze. Po zaciśnięciu sprawdź poprawność osadzenia i ciągłość elektryczną.

Zalecenia

Używaj określonych narzędzi do zaciskania, aby zapewnić niezawodne zakończenia; EFB Elektronik wskazuje nr art. E-MUC410 dla RJ10/RJ11/RJ12/RJ45 oraz nr art. 39945.2 dla RJ69 jako kompatybilne narzędzia. Unikaj stosowania złączy na typach kabli ekranowanych, które wymagają wtyków ekranowanych/uziemionych.
