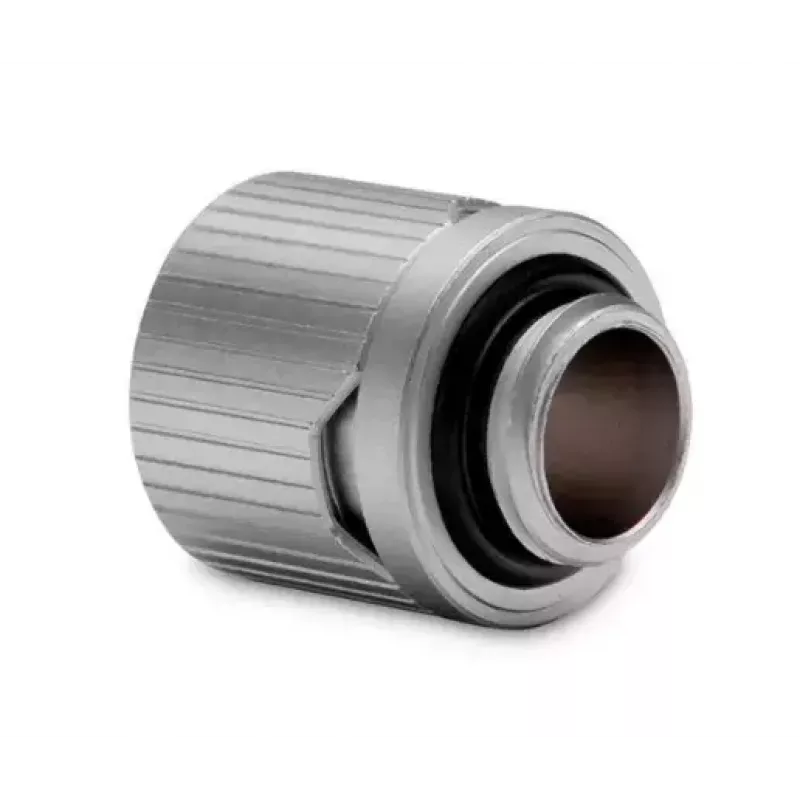

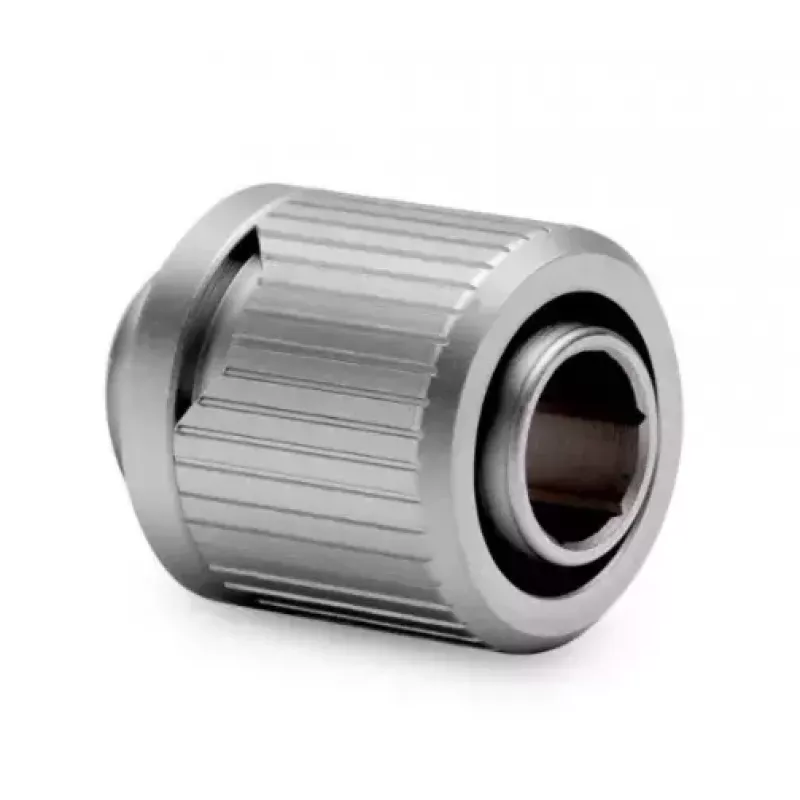

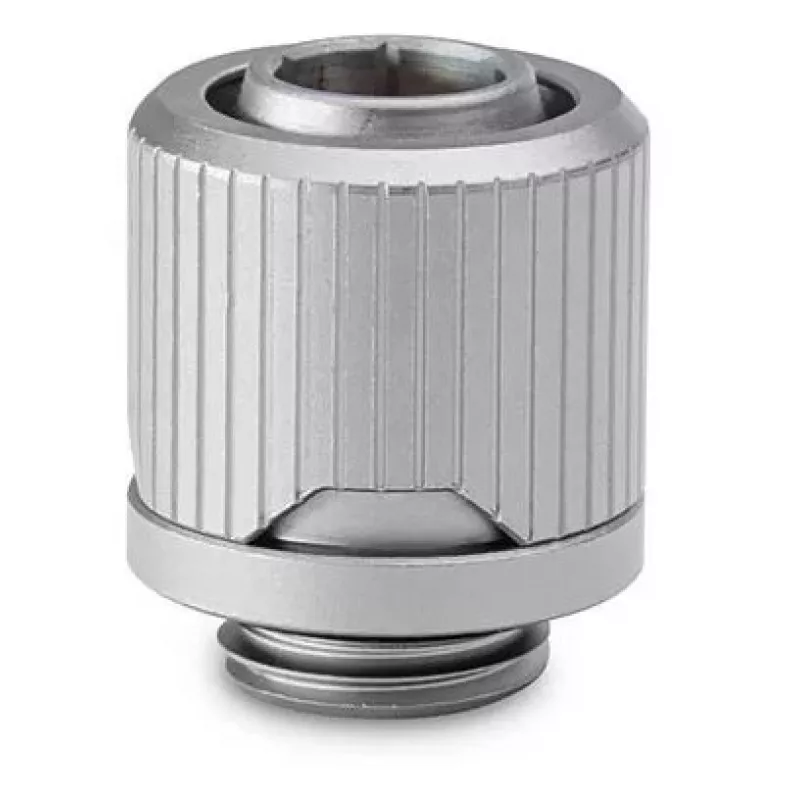

Złączka EK Water Blocks STC 10/13 Mosiądz Tytanowa Wysokość 19 mm Średnica 2 cm

Złączki zaciskowe EK-Quantum Torque STC 10/13 to minimalistyczne złączki kompresyjne do miękkich węży o średnicy 10/13 mm (ID/OD), wykonane z obrabianego CNC mosiądzu z satynowym wykończeniem w kolorze tytanu. Przeznaczone są do stosowania z elastycznymi wężami, takimi jak PVC, EPDM, Norprene, silikon lub inne kompatybilne miękkie węże, i zaprojektowane w celu zapewnienia bezpiecznego, odpornego na wycieki połączenia w pętlach chłodzenia cieczą. Króciec złączki i pierścień zaciskowy posiadają zewnętrzny wzór rowków ułatwiający ręczne dokręcanie, a pierścień zaciskowy zawiera wycięcia w charakterystycznym kształcie EK-Quantum, aby odsłonić opcjonalne kolorowe pierścienie estetyczne (sprzedawane oddzielnie). Uszczelnienie wewnętrzne zapewniają gumowe O-ringi, a złączki są kompatybilne z produktami EK Water Blocks.

Zalety

Złączka łączy satynowe wykończenie w kolorze tytanu i konstrukcję z mosiądzu obrabianego CNC dla trwałości i odporności na korozję, zachowując przy tym niski profil i wygląd bez markowych oznaczeń. Pierścień blokujący kompresję ściska ściankę węża, zapobiegając zsunięciu się węża z króćca, a zewnętrzne rowki poprawiają chwyt przy ręcznym dokręcaniu. Wymienne pierścienie estetyczne umożliwiają wizualną personalizację, a wnętrze pozostawiono niepomalowane, aby zmniejszyć ryzyko przedostania się zanieczyszczeń do obiegu chłodzącego.

Przeznaczenie

• Połączenia węży miękkich w pętlach chłodzenia cieczą PC (10/13 mm ID/OD)
• Rodzaje węży elastycznych: PVC, EPDM, Norprene, silikon i inne kompatybilne miękkie węże
• Systemy wymagające niskoprofilowych złączek bez oznaczeń z możliwością personalizacji wizualnej

Kluczowe specyfikacje

• Typ: Złączka zaciskowa do miękkich węży (STC)
• Kompatybilny rozmiar węża: 10/13 mm (ID/OD)
• Materiał: Mosiądz obrabiany CNC
• Wykończenie: Satynowy tytan (wnętrze celowo niepomalowane)
• Uszczelnienie: Gumowe O-ringi
• Wysokość: 19 mm
• Średnica: 20 mm
• MPN / EAN: 3831109823842

Sposób użycia

Nasuń miękki wąż na króciec złączki, aż oprze się o korpus złączki, następnie załóż pierścień zaciskowy i dokręć ręcznie, używając zewnętrznych rowków dla lepszego chwytu. W razie potrzeby przykręć opcjonalny kolorowy pierścień estetyczny przed zamontowaniem pierścienia blokującego. Aby uzyskać lepszą dźwignię podczas montażu i chronić opuszki palców, króciec złączki ma gniazdo na klucz imbusowy 8 mm — w razie potrzeby użyj klucza imbusowego 8 mm (sprzedawany oddzielnie), uważając, aby nie używać nadmiernej siły, aby nie uszkodzić złączki lub sąsiednich komponentów.

Zalecenia

Nie dokręcać zbyt mocno przy użyciu narzędzi; tam gdzie to możliwe, dokręcać ręcznie. Używać kompatybilnych miękkich węży (10/13 mm) i upewnić się, że O-ringi są prawidłowo osadzone. Pierścienie estetyczne są sprzedawane oddzielnie. Unikać malowania wnętrza lub stosowania powłok, które mogłyby zanieczyścić płyn chłodzący.
