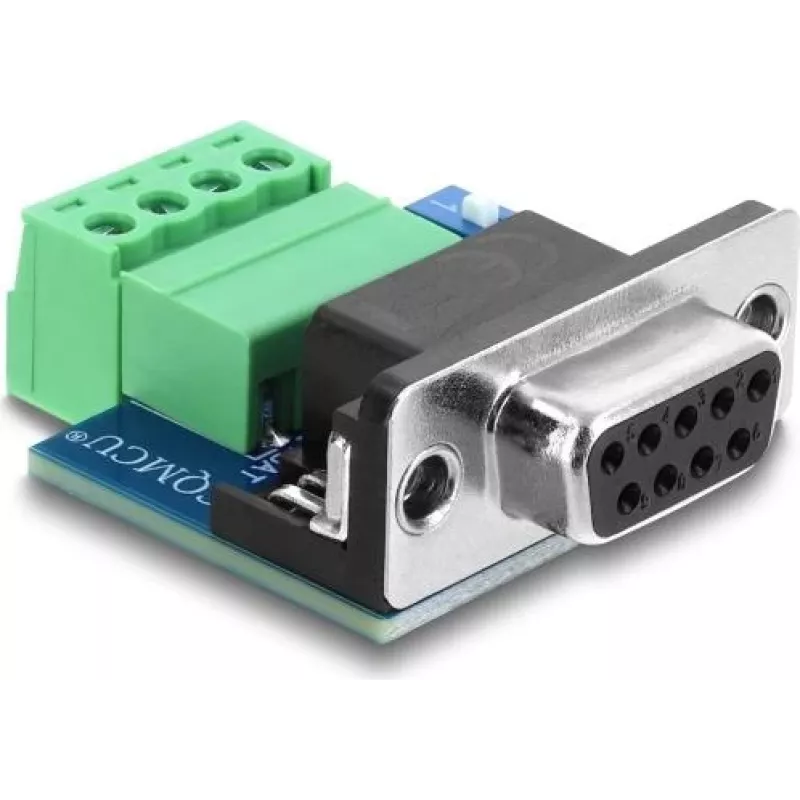

Adapter Delock D-Sub 9-pin żeński na 4-pinowy listwę zaciskową z przełącznikiem DIP i rezystorem terminującym 120 Ohm dla CAN / LIN (91294)

Ten adapter Delock konwertuje złącze D-Sub 9-pin żeńskie na 4-pinową listwę zaciskową śrubową, wyposażony w przełącznik DIP do włączania/wyłączania rezystora terminującego 120 Ohm. Zaprojektowany dla magistral CAN (Controller Area Network) i LIN (Local Interconnect Network), zapewnia prostą i niezawodną komunikację w zastosowaniach przemysłowych i motoryzacyjnych.

Zalety

Łatwa kontrola terminacji za pomocą przełącznika DIP; solidna listwa zaciskowa śrubowa dla bezpiecznego okablowania; kompaktowa obudowa z tworzywa sztucznego; obsługuje standardowy układ pinów CAN/LIN.

Zastosowanie

• Podłączanie urządzeń CAN/LIN do interfejsu D-Sub
• Prototypowanie i testowanie systemów magistral
• Automatyka przemysłowa i diagnostyka motoryzacyjna

Kluczowe specyfikacje

• Złącze 1: D-Sub 9-pin żeńskie
• Złącze 2: 4-pinowa listwa zaciskowa śrubowa
• Rezystor terminujący: 120 Ohm (przełączany za pomocą DIP)
• Obsługiwane magistrale: CAN, LIN
• Materiał obudowy: Tworzywo sztuczne
• Kolor: Czarny
• Temperatura pracy: -20 °C do 85 °C
• Zgodność: RoHS, CE

Zalecenia

Dla niezawodnych połączeń CAN/LIN należy zapewnić prawidłowe okablowanie: CAN_H do pinu 7, CAN_L do pinu 2, GND do pinu 3, V+ do pinu 9.
