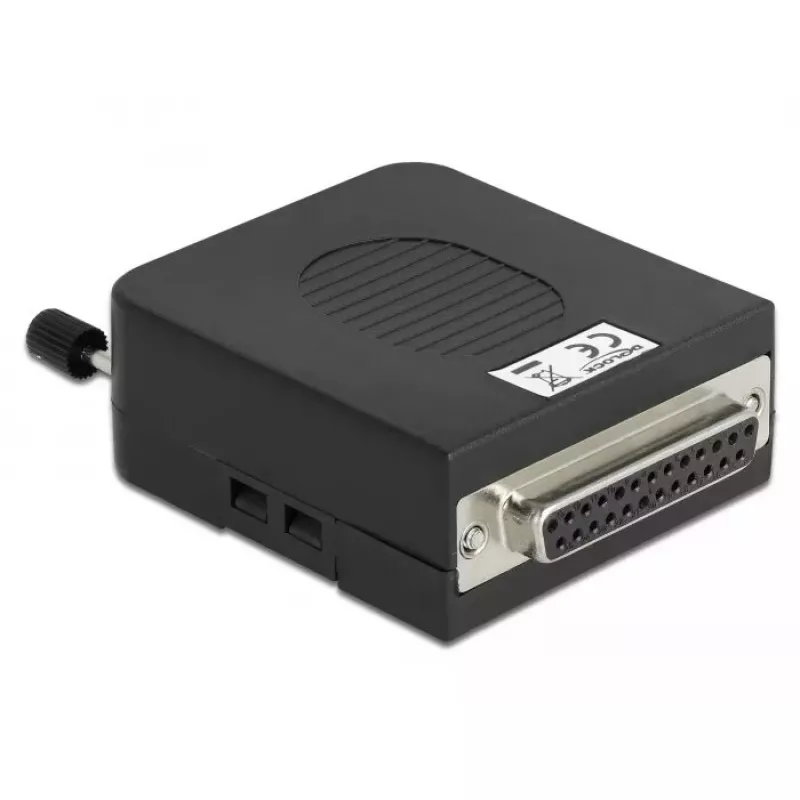

Adapter przewodowy Parallel DB25 DeLOCK 66267

Adapter przewodowy DeLOCK 66267 umożliwia adaptację złącza Parallel DB25 do 26‑pinowej listwy zaciskowej, pozwalając na bezpośrednie podłączenie gołych przewodów. Kompaktowa, czarna obudowa chroni płytkę drukowaną i zapewnia zintegrowane odciążenie przewodu, zabezpieczające kabel. Adapter obsługuje przewody o przekroju AWG 26–18 i nadaje się zarówno do zastosowań przemysłowych, jak i hobbystycznych, takich jak modelarstwo kolejowe.

Zalety

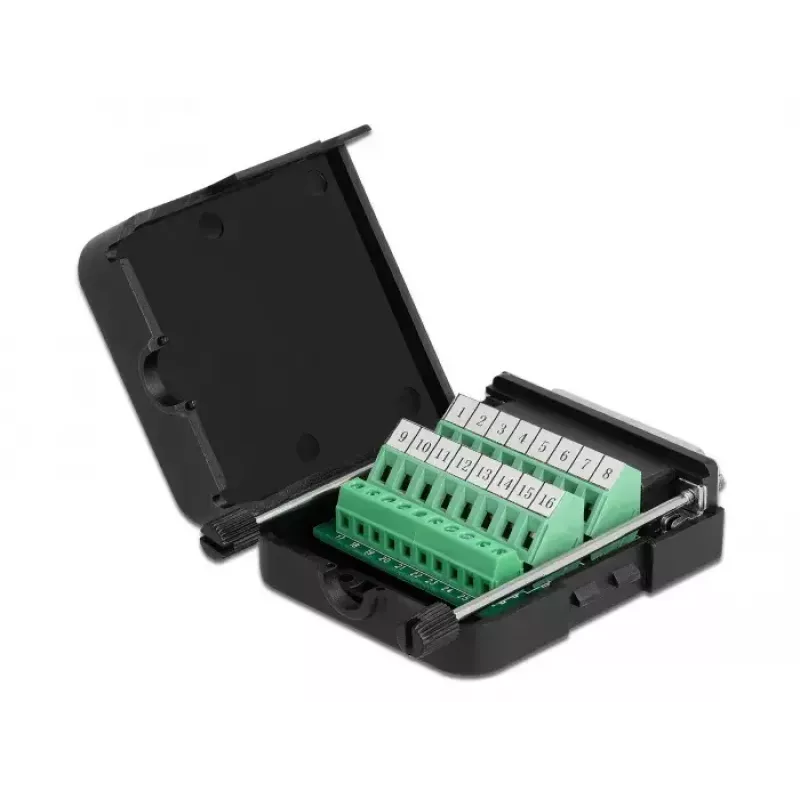

Plastikowa obudowa chroni płytkę PCB przed kurzem i uszkodzeniami mechanicznymi, zachowując przy tym niską wagę urządzenia. Wbudowane odciążenie przewodu unieruchamia kabel wewnątrz obudowy, zmniejszając naprężenia na złączach lutowanych i zaciskach. Listwa zaciskowa przyjmuje przewody o różnych przekrojach (AWG 26–18), co czyni złącze elastycznym w wielu scenariuszach okablowania.

Zastosowanie

• Podłączanie gołych przewodów do interfejsów Parallel DB25
• Okablowanie sterownicze i sygnałowe w przemyśle
• Elektronika hobbystyczna i modelarstwo kolejowe
• Stanowiska prototypowe i testowe

Kluczowe specyfikacje

• Producent: DELOCK
• Model / MPN: 66267
• EAN: 4043619662678
• Interfejs: Parallel DB25 na 26‑pinową listwę zaciskową
• Obsługiwany przekrój przewodu: AWG 26–18
• Kolor: Czarny
• Wymiary (szer. x gł. x wys.): 56,4 mm x 64,8 mm x 25 mm
• Opakowanie: 1 szt., woreczek foliowy

Sposób użycia

Zdejmij izolację z końcówek przewodów na odpowiednią długość dla listwy zaciskowej. Włóż każdy odsłonięty przewód do odpowiedniego zacisku i zamocuj go zgodnie z metodą mocowania listwy (śruba/zacisk). Podłącz wtyk Parallel DB25 do gniazda DB25 w swoim urządzeniu. Upewnij się, że kabel jest osadzony w zintegrowanym odciążeniu i dokręć śruby lub zaciski odciążenia, aby zapobiec przemieszczaniu się.

Zalecenia

Używaj wyłącznie przewodów AWG 26–18 i sprawdź biegunowość oraz mapowanie pinów przed włączeniem zasilania. Prowadź kable tak, aby zminimalizować naprężenia mechaniczne i unikaj narażenia na działanie cieczy lub nadmiernego ciepła. W przypadku stałych instalacji okresowo sprawdzaj zaciski i odciążenie pod kątem pewnych połączeń.
