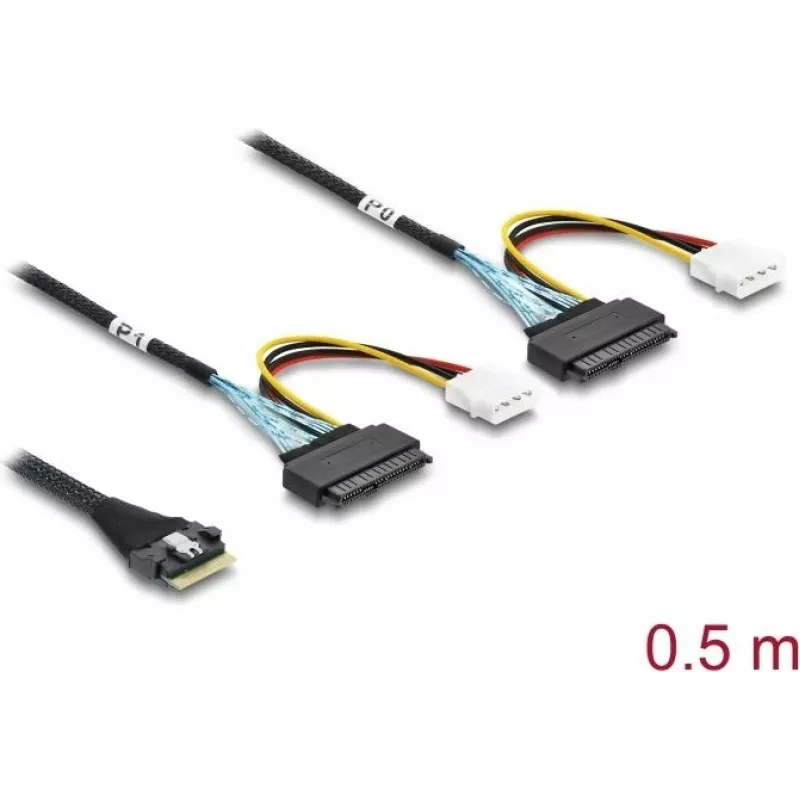

DELOCK PCIe 4.0 cienki SAS kabel SFF-8654 8i do 2× gniazd U.2 SFF-8639 z wtykiem zasilania 0,5 m

Kabel DELOCK PCIe 4.0 cienki SAS SFF-8654 8i do 2× gniazd U.2 SFF-8639 z wtykiem zasilania 0,5 m to wewnętrzny przewód połączeniowy zaprojektowany do łączenia pojedynczego portu hosta SFF-8654 8i z dwoma napędami U.2 (SFF-8639). Kabel o długości 0,5 metra obsługuje transmisję PCIe 4.0 dla dysków SSD NVMe/U.2 i integruje wtyk zasilania do zasilania podłączonych napędów, umożliwiając kompaktowe i niezawodne wewnętrzne prowadzenie kabli w serwerach i stacjach roboczych.

Zalety

Kabel obsługuje prędkości transmisji danych PCIe 4.0, umożliwiając szybką komunikację NVMe między hostem a napędami U.2 przy zachowaniu integralności sygnału w smukłej obudowie. Konstrukcja z dwoma gniazdami umożliwia współdzielenie pojedynczego połączenia hosta SFF-8654 przez dwa napędy U.2, a wbudowany wtyk zasilania eliminuje potrzebę oddzielnego okablowania zasilającego z zasilacza. Krótka długość 0,5 m zmniejsza bałagan i jest odpowiednia do gęstych układów wewnętrznych, gdzie przestrzeń i przepływ powietrza mają znaczenie.

Zastosowanie

• Podłączanie dwóch dysków SSD NVMe U.2 do pojedynczego portu hosta SFF-8654 w serwerach
• Wewnętrzne konfiguracje stacji roboczych wymagające kompaktowych, szybkich łączy pamięci masowej
• Środowiska, w których potrzebne są krótkie odcinki kabli i schludne zarządzanie okablowaniem
• Wysokowydajne konfiguracje pamięci masowej wykorzystujące kontrolery i dyski zgodne z PCIe 4.0

Kluczowe specyfikacje

• Typ kabla: cienki SAS z SFF-8654 8i na dwa gniazda SFF-8639 (U.2)
• Długość: 0,5 m
• Obsługa interfejsu: transmisja PCIe 4.0 odpowiednia dla dysków SSD NVMe/U.2
• Zawiera zintegrowany wtyk zasilania do dostarczania zasilania do napędów
• Przeznaczenie: wewnętrzne instalacje w serwerach i stacjach roboczych

Sposób użycia

Zainstaluj kabel wewnątrz obudowy, podłączając wtyk SFF-8654 8i do kontrolera hosta lub portu backplane. Poprowadź kabel do kieszeni napędów i podłącz każde gniazdo SFF-8639 do odpowiedniego dysku SSD U.2. Podłącz zintegrowany wtyk zasilania do odpowiedniego wewnętrznego złącza zasilania lub kabla, aby dostarczyć zasilanie do napędów. Upewnij się, że złącza są w pełni osadzone, a kabel jest poprowadzony tak, aby nie zasłaniać wentylatorów ani innych komponentów.

Zalecenia

Używaj kabla wyłącznie do połączeń wewnętrznych w kompatybilnych systemach z kontrolerami zgodnymi z PCIe 4.0 i dyskami NVMe U.2. Sprawdź, czy port hosta obsługuje bifurkację lub wymagane mapowanie linii dla dwóch napędów, zgodnie z potrzebami kontrolera. Utrzymuj właściwy przepływ powietrza i unikaj ciasnych zagięć w pobliżu końcówek złączy, aby zachować integralność sygnału.
