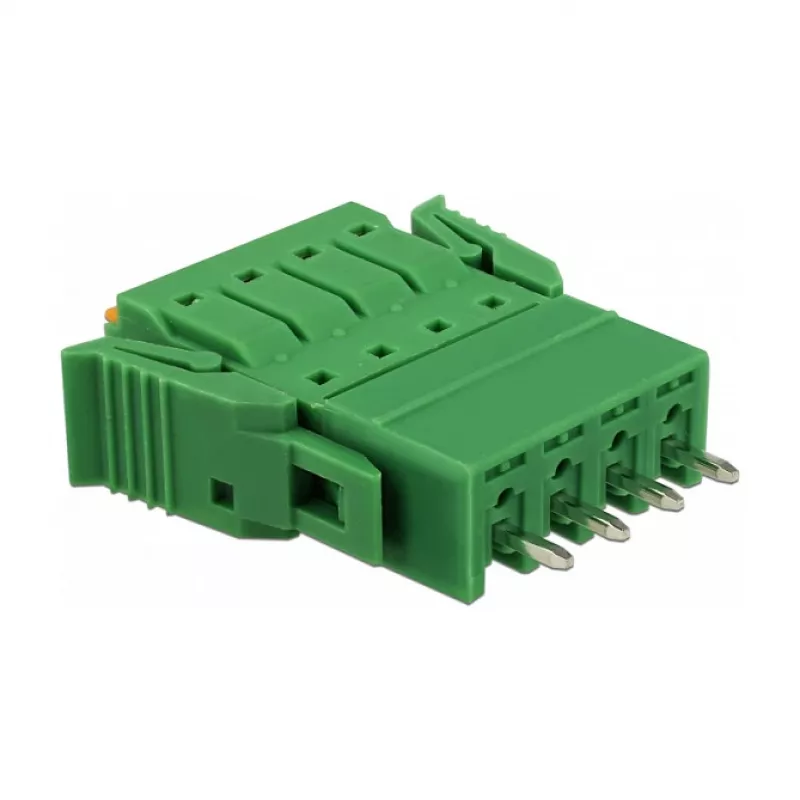

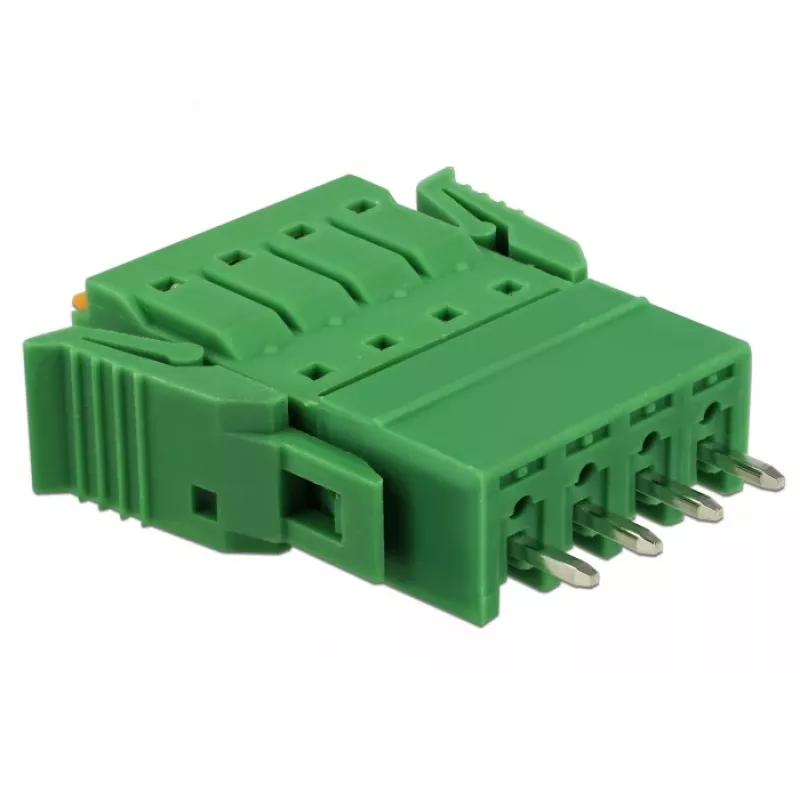

Delock Zestaw Złączy Zaciskowych do PCB 4-pinowe, raster 3,81 mm, pionowe (65970)

Podczas prototypowania lub naprawy elektroniki podłączanie przewodów do płytki drukowanej może być nieuporządkowane i zawodne. Ten zestaw złączy zaciskowych Delock zapewnia bezpieczny, śrubowy punkt połączenia dla Twojej płytki PCB, dzięki czemu mocowanie przewodów jest czyste i powtarzalne.

Dla kogo jest przeznaczony

Dla hobbystów elektroniki, techników i inżynierów, którzy potrzebują niezawodnego sposobu podłączania przewodów do płytki PCB bez lutowania. Idealny do płytek rozwojowych, sterowania przemysłowego i projektów własnych.

Główne cechy

• 4-biegunowe złącze zaciskowe o rastrze 3,81 mm, orientacja pionowa dla łatwego dostępu.
• Połączenie śrubowe akceptuje przewody jednodrutowe lub linkowe od 28 do 16 AWG (0,08–1,5 mm²).
• Prąd znamionowy 8 A i napięcie 300 V, odpowiednie do zastosowań niskonapięciowych zasilających i sygnałowych.
• Trwały izolator PA66 o klasie palności UL94V-0 i styki mosiężne.
• Zestaw zawiera 10 pojedynczych złączy, wystarczająco dla wielu płytek lub na części zamienne.

Specyfikacje

• Typ produktu: Złącze zaciskowe
• Typ montażu: Przewlekany przez PCB
• Liczba pozycji: 4
• Raster: 3,81 mm
• Orientacja: Pionowa
• Metoda połączenia: Zacisk śrubowy
• Prąd znamionowy: 8 A
• Napięcie znamionowe: 300 V
• Przekrój przewodu: 28 - 16 AWG
• Przekrój poprzeczny przewodu: 0,08 - 1,5 mm²
• Rozmiar śruby: M2
• Moment dokręcania: 0,2 Nm
• Materiał izolatora: PA66
• Materiał styków: Mosiądz
• Temperatura pracy: -40 °C do 105 °C
• Kolor: Zielony
• Klasa palności: UL94V-0
• Liczba sztuk w zestawie: 10
• Wymiary na złącze (dł. x szer. x wys.): 15,24 x 7,50 x 10,00 mm
• Długość odizolowania: 5-6 mm

Wskazówki

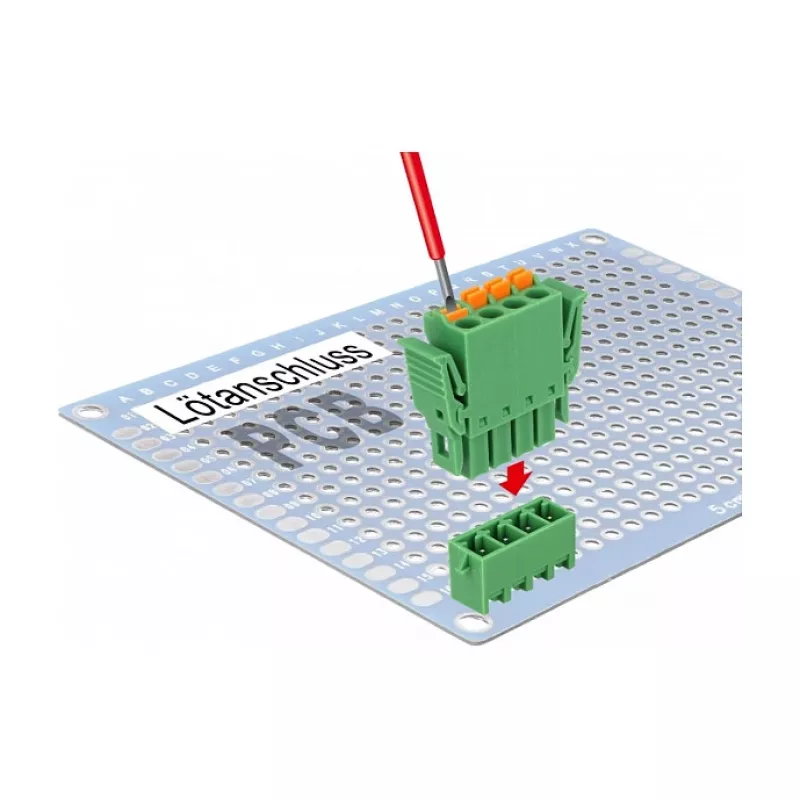

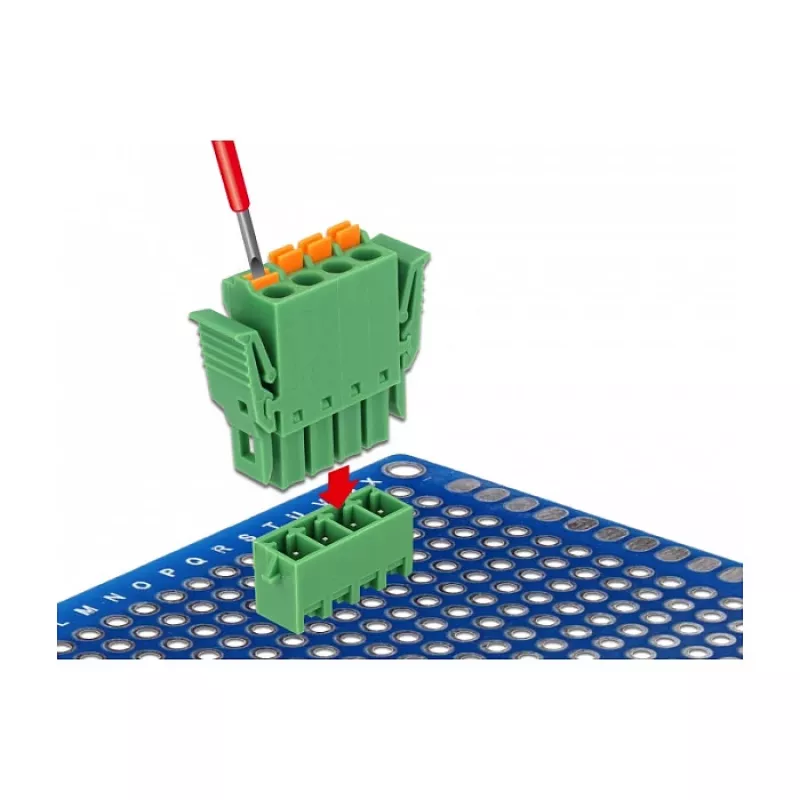

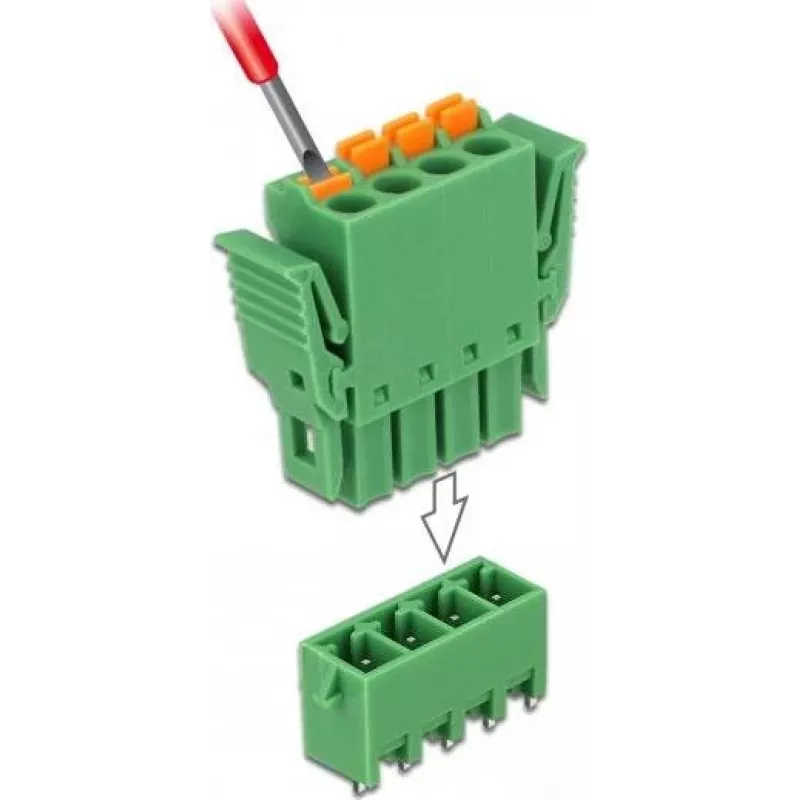

Użyj małego wkrętaka płaskiego, aby dokręcić śruby do zalecanego momentu 0,2 Nm. Zdejmij izolację przewodu na długości 5-6 mm, aby uzyskać niezawodne połączenie. Te złącza można rozdzielić, jeśli potrzebna jest mniejsza liczba biegunów.
